11
Pose encastrée sur une surface horizontale
1. Ôtez l'étiquette apposée sur le connecteur du capteur (pièce A) (voir Figure 4).
2. Appliquez du frein filet résistance moyenne sur les deux goujons. Vissez les
goujons via la face inférieure du support.
3. À l'aide d'un niveau de menuisier, vérifiez que la surface de pose est
raisonnablement horizontale. Si nécessaire, utilisez les cales pour aplanir la
surface ou sélectionnez un autre emplacement.
4. Utilisez le joint (pièce B) comme gabarit en le positionnant à l'envers à
l'emplacement d'installation avec la flèche orientée vers l'avant et parallèlement
à l'axe longitudinal du véhicule/navire. Marquez l'emplacement des deux trous
de fixation et du passage central du câble.
5. Percez les deux avant-trous à l'aide d'un foret Ø 3 mm ou 1/8". Percez les deux
trous de fixation à l'aide d'un foret Ø 6 mm ou 1/4". Découpez le passage du
câble à l'aide d'une scie cloche Ø 38 mm ou 1½".‘‘‘‘‘‘‘‘‘‘‘
Fibre de verre—Palliez les risques de craquelure de la surface en faisant tourner
la perceuse en sens inverse (vers la gauche) pour traverser le gelcoat.
6. Insérez le connecteur du câble côté instrument dans le trou central du joint puis
dans la découpe centrale de l'emplacement de pose sur le véhicule/navire.
7. Raccordez fermement le connecteur au capteur.
8. Orientez le joint de sorte que la flèche pointe vers l'avant dans la même
direction que l'inscription 'FORWARD' sur le capteur. Enfilez le joint sur les
goujons et sur le connecteur.
REMARQUE: Le joint se pose dans un seul sens. L'onglet d'alignement du
connecteur s'insère dans la rainure du joint.
9. Orientez l'inscription 'FORWARD' vers l'avant parallèlement à l'axe longitudinal
du véhicule/navire et insérez les goujons dans la surface de pose. Vérifiez que
la lèvre du capteur recouvre correctement le joint. Depuis la face intérieure de
la surface de pose, enfilez une rondelle plate et une rondelle frein sur chaque
goujon. Serrez à l'aide des écrous moletés avec le côté métallique contre la
rondelle. Serrez à la main uniquement. Ne serrez pas exagérément.

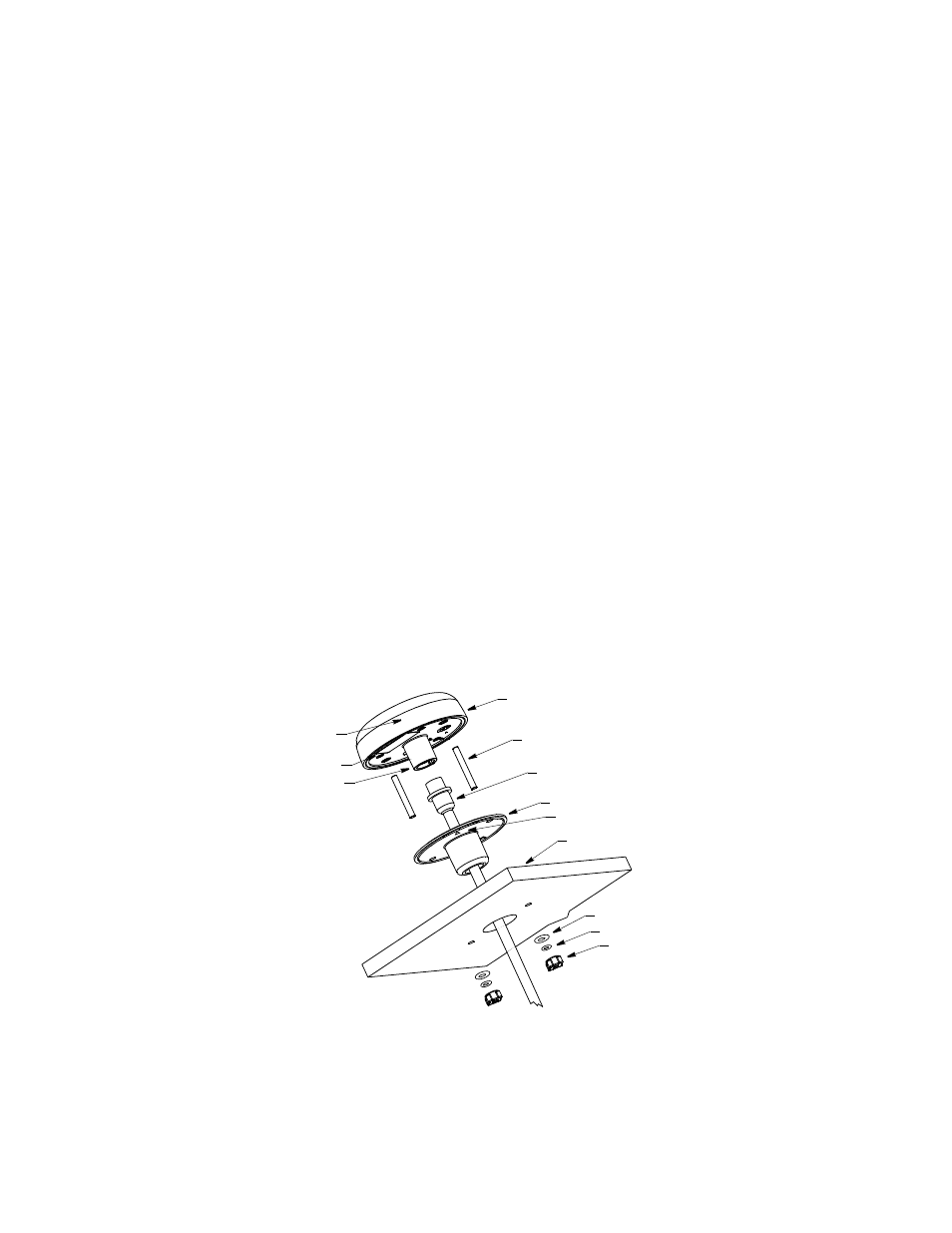

Figure 4. Pose encastrée
Copyright © 2008 Airmar Technology Corp.
socle de connexion
n° série
onglet
d’alignement
capteur
flèche
gougon M5 (2)
fiche capteur
joint (pièce B)
surface de pose
écrou moleté (2)
rondelle frein (2)
(pièce A)
rondelle plate (2)
