Airmar DST800 Retractable without Valve—TRIDUCER® Multisensor - Manuel

Applications
• Passe-coque plastique recommandé uniquement pour les
coques en fibre de verre ou métalliques. Ne jamais installer un
passe-coque plastique sur une coque en bois au risque que le
gonflement du bois la fissure.
• Passe-coque bronze recommandé pour les coques en fibre de
verre ou bois. Ne jamais installer un passe-coque bronze sur
une coque en aluminium en raison des risques de corrosion
électrolytique.
• Passe-coque acier inox compatible avec tous les matériaux de
construction de coque. Recommandé pour prévenir les risques de
corrosion électrolytique sur les coques en aluminium sous réserve
de veiller à isoler le passe-coque inox de la coque métallique.
• Accepte jusqu’à 22° d’angle d’inclinaison
Outillage et accessoires de pose
Lunettes de sécurité
Masque à poussière
Antifouling en base aqueuse (obligatoire en eau de mer)
Perceuse électrique avec mandrin 10 mm (3/8") ou supérieur
Foret:
3 mm ou 1/8"
Scie cloche: 51 mm ou 2" (passe-coque plastique ou métal sur coque
non-métallique)
57 mm ou 2-1/4" (passe-coque acier inox sur une coque
métallique)
Fraise (pour passe-coque affleurant)
Papier abrasif
Détergent neutre ou solvant peu agressif (alcool, par ex.)
Lime (installation sur une coque métallique)
Mastic d’étanchéité marine (compatible avec installation immer-
gée)
Rondelle supplémentaire (pour coque aluminium de moins de
6 mm (1/4") d’épaisseur)
Pinces motoriste (pinces deux positions) (installation d’un passe-
coque bronze)
Passe-fil (pour certaines installations)
Attache-câble
Installation sur une coque en sandwich de stratifié de fibre de verre
(voir page 3):
Scie cloche pour peau intérieure: 60 mm ou 2-3/8"
Tissu de verre et résine
ou cylindre, cire, ruban adhésif et époxy de moulage
17
-3
55
-1
3 re
v.
0
6
05
/29
/12

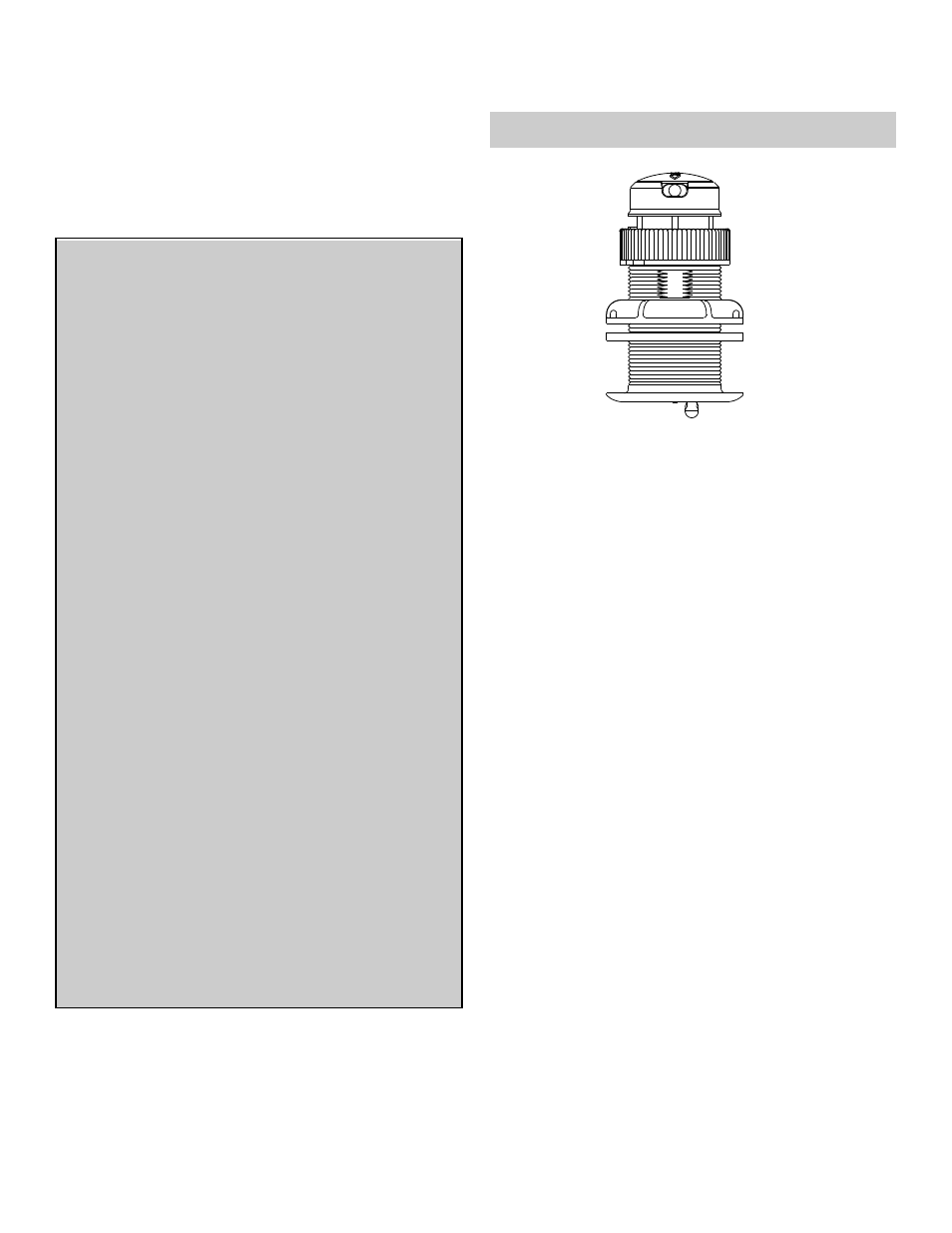

Traversante, rétractable
Trisonde TRIDUCER ®
Modèle DST800
Brevets US: 6 904 798, 7 110 908, 7 352 171. Brevets Royaume-Uni: 2 407 874, 2 409 527
Recopiez ci-dessous le contenu de l’étiquette du câble pour une future utilisation.
Réf._________________Date___________Fréquence________kHz
Pré-test
Connectez la trisonde à l’instrument et faites tourner la roue à
aubes. Vérifiez que l’écran affiche une valeur de vitesse et une
valeur approximative de température de l’air. Vérifiez les
connexions et renouvelez le test si l’écran reste vide ou si les va-
leurs affichées sont significativement imprécises. Renvoyez le
produit au point de vente si les dysfonctionnements précédem-
ment constatés persistent.
Respectez les consignes de sécurité ci-dessous
pour atténuer les risques d’altération des
performances de l’instrument, de dommages
matériels, de blessures corporelles et/ou de mort.
AVERTISSEMENT: Pour écarter les risques de blessures,
portez toujours des lunettes de sécurité et un masque à
poussière pendant l’installation.
AVERTISSEMENT: Les joints toriques doivent être intacts
et bien lubrifiés pour assurer une parfaite étanchéité.
AVERTISSEMENT: Fixez toujours le fil de sécurité pour
prévenir tout risque d’extraction inopinée de la sonde ou de
l’obturateur dans le cas improbable d’une rupture ou d’un
vissage inapproprié de l’écrou-capuchon.
AVERTISSEMENT: Vérifiez immédiatement l’absence d’in-
filtration d’eau lors de la mise à l’eau du bateau. Ne laissez
pas le bateau sans surveillance pendant plus de trois heu-
res. Toute infiltration même faible, crée une importante ac-
cumulation d’eau.
AVERTISSEMENT: Passe-coque acier inox sur une coque
métallique — Veillez à ce que la rondelle soit au contact de la
coque. Ne serrez pas l’écrou de passe-coque avec la rondelle
contre la bague isolante au risque de ne pas immobiliser fer-
mement le passe-coque. Si nécessaire, poncez la bague iso-
lante de sorte que la rondelle s’appuie contre la coque.
ATTENTION: Ne jamais installer une trisonde métallique
sur une coque avec polarité positive à la masse.
ATTENTION: Ne jamais utiliser une cale profilée avec un
passe-coque plastique au risque d’exposer la sonde saillan-
te à des chocs.
ATTENTION: Ne jamais extraire, transporter ou tenir la son-
de par le câble au risque d’endommager les connexions in-
ternes.
ATTENTION: Ne jamais utiliser de solvants. Les nettoyants,
carburants, mastics d’étanchéité, peintures, et autres pro-
duits peuvent contenir de puissants solvants, tels que l’acé-
tone, qui attaquent de nombreux plastiques et en altèrent la
résistance.
ATTENTION: Sur une coque métallique il faut isoler le passe-
coque en acier inox de la coque pour écarter tout risque de
corrosion électrolytique. Utilisez la bague isolante fournie.
IMPORTANT: Veuillez lire intégralement les instructions
avant d’entreprendre l’installation. Ces instructions annulent
et remplacent toutes les instructions contenues dans le ma-
nuel de l’appareil si celles-ci sont différentes.
GUIDE DU PROPRIÉTAIRE& INSTRUCTIONS D’INSTALLATION
Passe-coque
plastique extra-
plat P17
