Connexion au réseau NMEA 2000 ®
ATTENTION: Seuls deux bouchons sont nécessaires sur un réseau NMEA 2000. Un
nombre supérieur de bouchons entraîne une dégradation des performances du bus.
Faites cheminer le câble du capteur jusqu’au réseau NMEA 2000. Raccordez le
connecteur NMEA 2000 au nœud de réseau (voir Figure 6). Enroulez tout excès
de câble et attachez l’ensemble avec des attaches de câble pour prévenir toute
dégradation ultérieure.
REMARQUE: Le connecteur de capteur des câbles d’une longueur supérieure à
6 m (20') est équipé d’origine d’un bouchon de réseau (voir Figure 7).

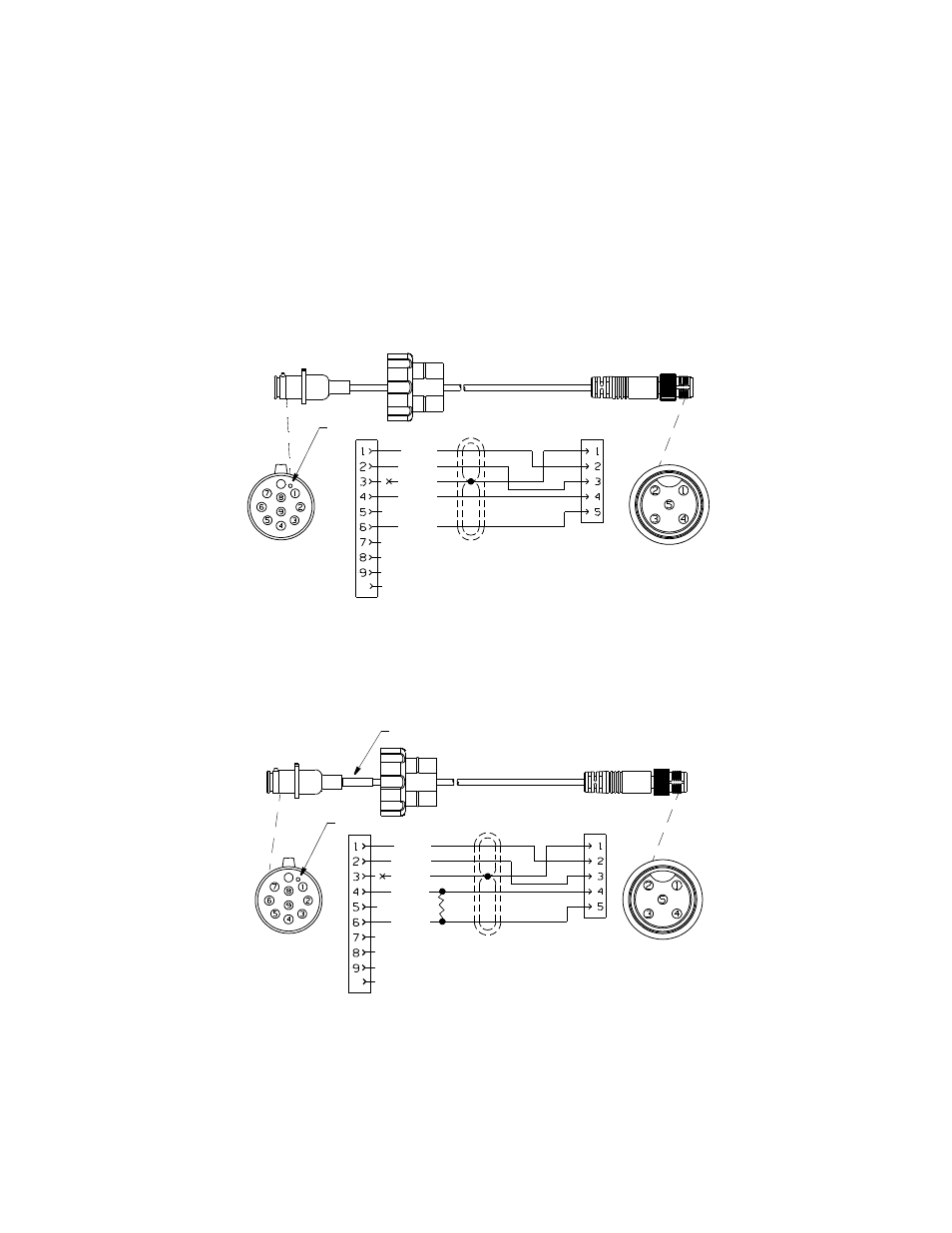

Figure 6. Câble du capteur NMEA® 2000 [modèle illustré: 6 m (20’)]
Copyright © 2008- 2011 Airmar Technology Corp.
10
connecteur
connecteur
détrompeur
10
ROUGE
NOIR
BLANC
BLEU
DÉNUDÉ
du capteur
réseau
NMEA 2000
Figure 7. Câble du capteur NMEA® 2000 [modèle illustré: 10 m (33’)]
Copyright © 2009- 2011 Airmar Technology Corp.
10
connecteur
détrompeur
120 Ω
bouchon sur connecteur
du capteur
connecteur
réseau
NMEA 2000
ROUGE
NOIR
BLANC
BLEU
DÉNUDÉ
10
