13
Pas de connecteur côté afficheur: câblage
Connectez directement le câble du capteur s’il n’est pas équipé d’un connecteur
côté afficheur. En vous référant aux instructions du manuel fourni avec l’afficheur,
connectez les fils selon leur couleur comme illustré en Figure 5.
ATTENTION: Votre capteur a soit une RS422 ou RS232. Vous devez suivre le
schéma de câblage de la Figure 5 qui correspond à votre capteur. Si il est câblé
pour la mauvaise interface, il ne sera pas transmettre et recevoir des données
correctement.
REMARQUE: Les fils jaune et orange ne sont pas nécessaires si l’afficheur ne
comprend pas un port de sortie NMEA 0183. Protégez chaque fil non utilisé avec
une longueur de gaine thermorétractable. (Alternativement, les fils jaune et
orange peuvent être connectés à un capteur externe).
REMARQUE: L’alimentation de l’écran peut être directement raccordée au câble
du capteur ou être câblée séparément.
1. Coupez le câble en laissant une longueur libre supplémentaire de 25 cm (10").
2. Dénudez 60 mm (2-1/2") d’isolant extérieur et repliez le blindage de l’extrémité
dénudée (voir Figure 5).
3. Dénudez chaque fil de couleur sur 10 mm (3/8").
4. Protégez le blindage dénudé à l’aide d’une longueur de gaine thermorétractable
pour éviter que le blindage dénudé ne provoque un court-circuit. La gaine doit
recouvrir les fils sur une longueur minimale de 6 mm (1/4"). Rétractez la gaine à
l’aide d’un décapeur thermique.
5. Vérifiez que l’alimentation électrique est coupée avant de connecter les fils à
l’afficheur.
6. Fixez le câble en place.
7. L’installation est terminée. Pour démarrer la réception des données, reportez-
vous au manuel fourni avec l’afficheur.

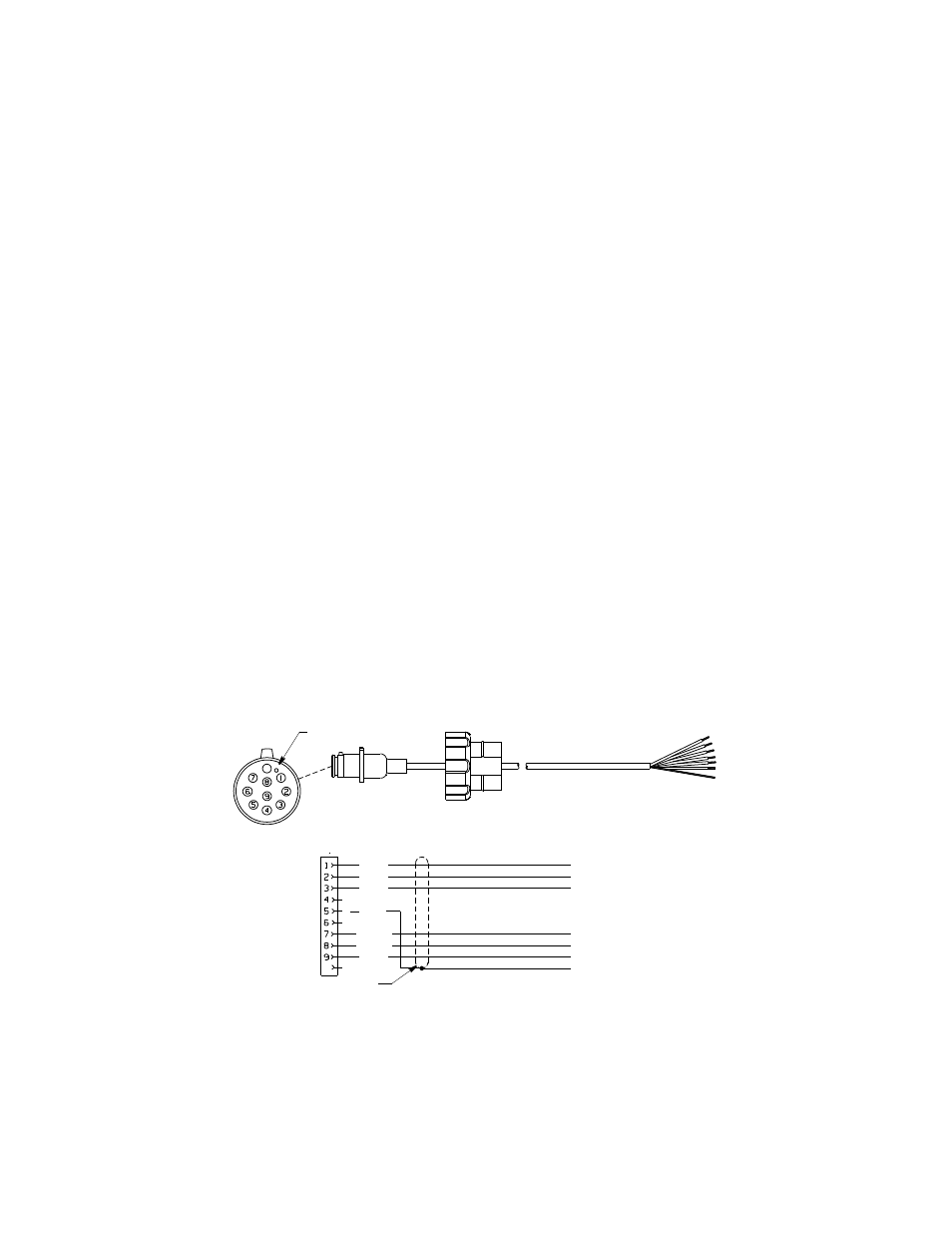

Figure 5. Câble du capteur NMEA 0183
Copyright © 2007 - 2014 Airmar Technology Corp.
connecteur option
x
10
10
RS422 du capteur
option
RS232
V+
V-
Sortie TX
Entrée RX
Pas de connexion
Pas de connexion
Bindage
détrompeur
V+
V-
Sortie A / +
Entrée A / +
Entrée B / -
Sortie B / -
Rouge
Noir
Blanc
Dénudé
Jaune
Orange
Bleu
V+
V-
Sortie A / +
Entrée A / +
Entrée B / -
Sortie B / -
Bindage
ou
Blindage
