6-8

Installation et maintenance des LY 1001, LY 2001 et LY 300

FCD LMFIM1501-00

6.5

Fonctionnement du moteur

ATTENTION : ne forcez pas le levier de débrayage en position de fonctionnement motorisé. Le levier de
débrayage reprend automatiquement sa position de fonctionnement motorisé lorsque le moteur est alimenté.

Les numéros des pièces se réfèrent aux figures 6.5, 6.6 et 6.7 pour le LY 1001 et aux figures 6.8, 6.9, 6.10 et 6.11

pour les LY 2001 / 3001.

L’engrenage à pignon du moteur (pièce n° 54) fait tourner l’engrenage à pignon de l’arbre de vis sans fin

(pièce n° 53), qui fait partie de l’arbre de vis sans fin d’entrée (pièce n° 31). L’arbre de vis sans fin d’entrée entraîne

la roue à vis sans fin d’entrée (pièce n° 18) elle-même est entraînée par le manchon baladeur (pièce n° 13). La roue

à vis sans fin d’entrée entraîne l’arbre de vis sans fin par le biais des saillies et des cannelures du manchon

baladeur. La vis sans fin de sortie (pièce n° 15) de l’arbre de vis sans fin fait tourner le manchon d’entraînement

(pièce n° 10). Le manchon d’entraînement accepte l’écrou autobloquant (pièce n° 32) qui présente un alésage et

une rainure adaptés pour faire tourner la tige de vanne particulière.

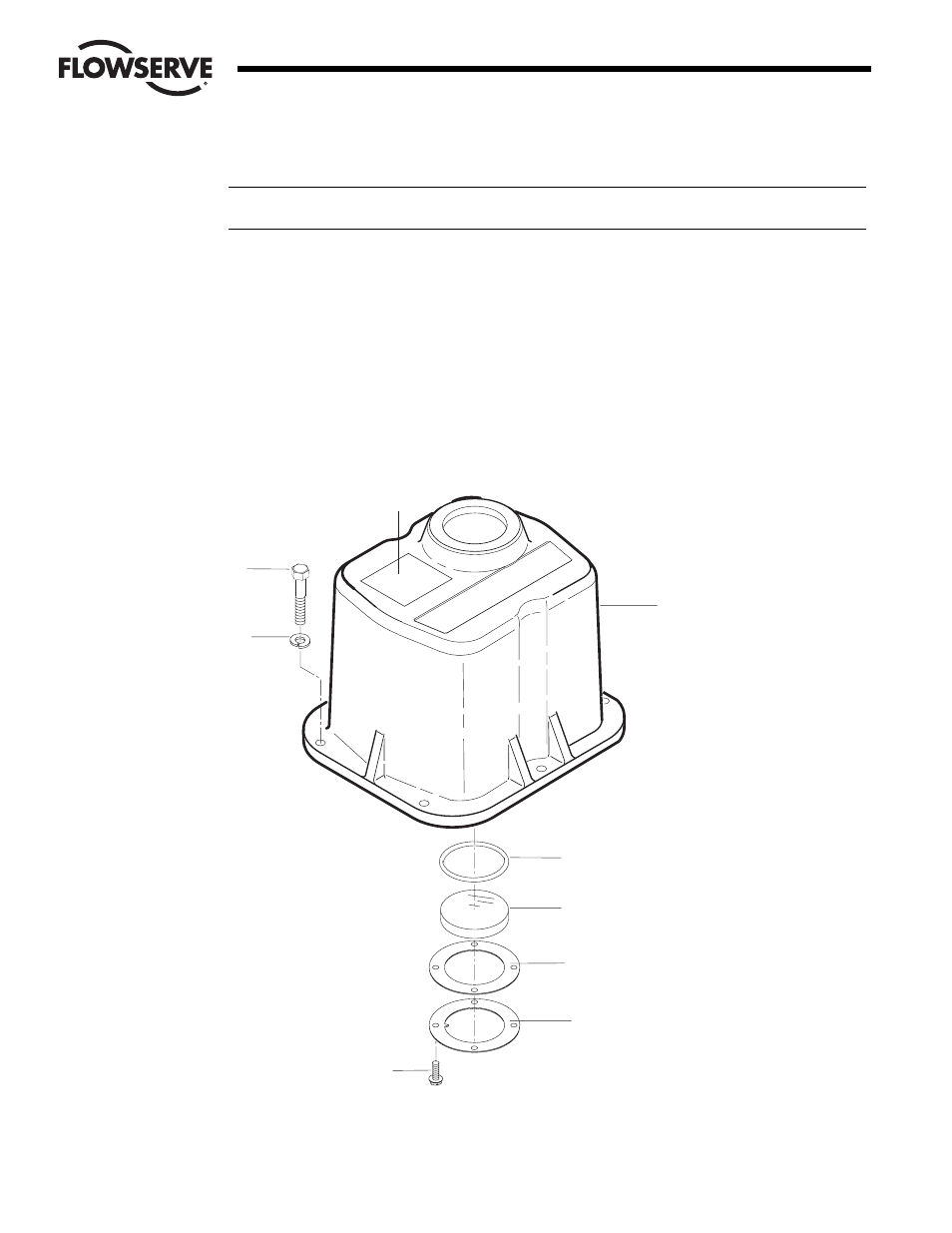

Figure 6.5 : couvercle LY 1001 et pièces associées

L i

m i

t o

r q

u e

Remarque: consultez les données
certifiées pour des fins de construction
01-458-0019-Rév. A.

186

67

68

3

86

106

145

109

108
