5-8 Installation et maintenance des LY 1001, LY 2001 et LY 300 FCD LMFIM1501-00

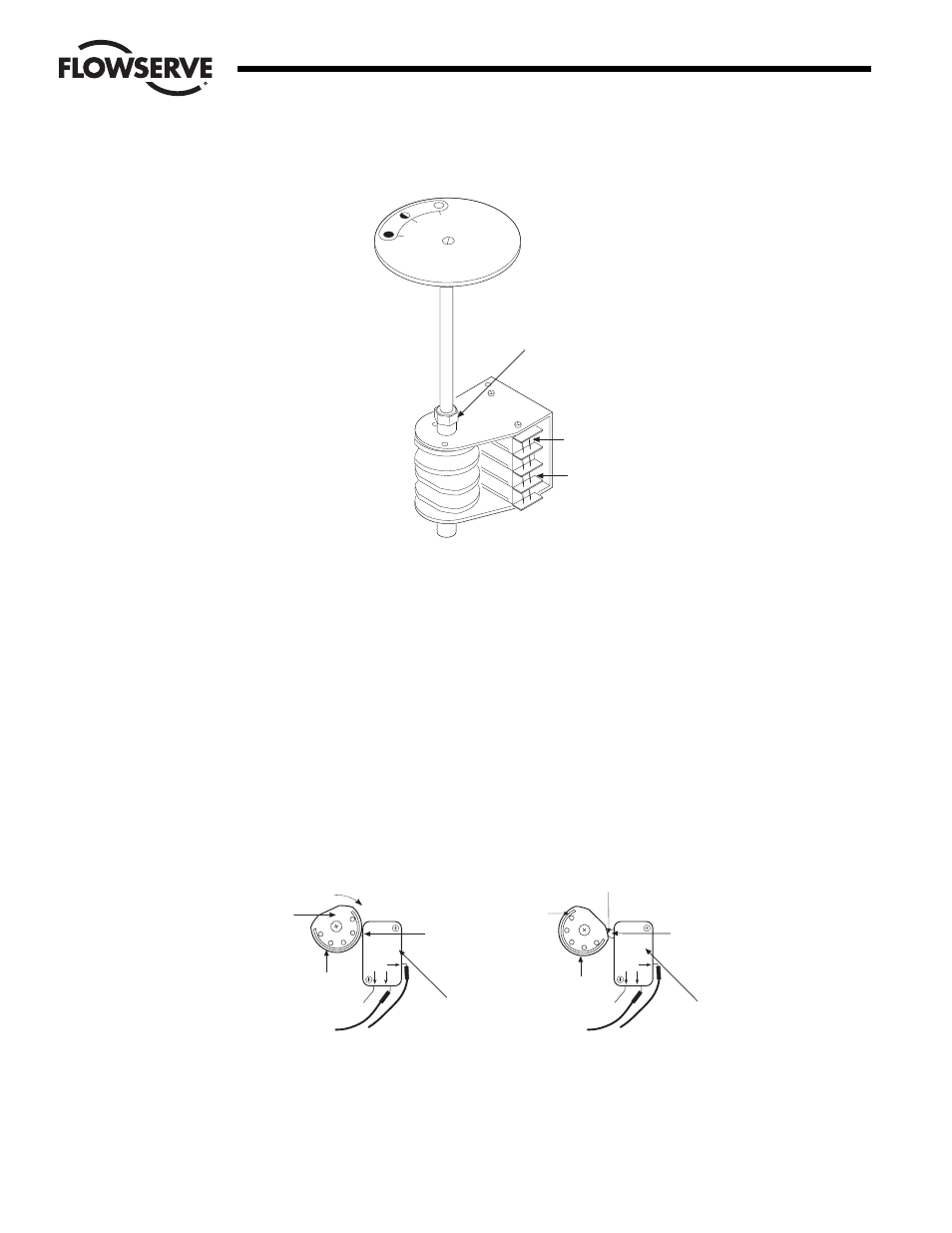

Figure 5.7 : écrou de réglage de l’interrupteur de fin de course
4. Tournez la came de limitation de course FERMÉ vers la droite par l’extrémité supérieure jusqu’au point de
déclenchement de sorte que le piston de l’interrupteur soit libéré. Cela entraîne l’ouverture du contact N.O.
(normalement ouvert).
REMARQUE : si vous mesurez à l’aide d’un ohmmètre, vous ne décèlerez aucune continuité électrique au point
de déclenchement entre le raccord réel et le raccord N.O.. Un léger déclic peut également se faire entendre au
niveau du point de déclenchement.
REMARQUE : alors que l’actionneur est en état de marche et lorsque le piston de l’interrupteur se déclenche, le
contact N.O. est libéré, entraînant ainsi l’arrêt de l’actionneur par l’interrupteur de fin de course en position FERMÉ.
Figure 5.8 : réglage de la came de limitation de course FERMÉ
5. Resserrez l’écrou de réglage (pièce n° 7-10)
Position fermée du
microrupteur pendant
le mouvement de la
vanne de la position
ouverte vers la position
fermée
Extrémité
supérieure
Rotation vers
la droite vers le
point de
déclenchement
FERMÉ
Came de
limitation de
course FERMÉ
Position fermée du
microrupteur une fois
que la vanne est en
position fermée et après
le déclenchement du
microrupteur.
High Side
Position du point
de déclenchement
FERMÉ (déclic))
CLOSE
Limit Cam
Piston de
l’interrupteur
Piston de
l’interrupteur
NO NC
COM
NO NC
COM
PERCENT
OPEN
0
50 100
Limitorque
7-10
Emplacement fermé du
microrupteur typique
Emplacement ouvert du
microrupteur typique
