FCD LMFIM1501-00

Installation et maintenance des LY 1001, LY 2001 et LY 300

5-3

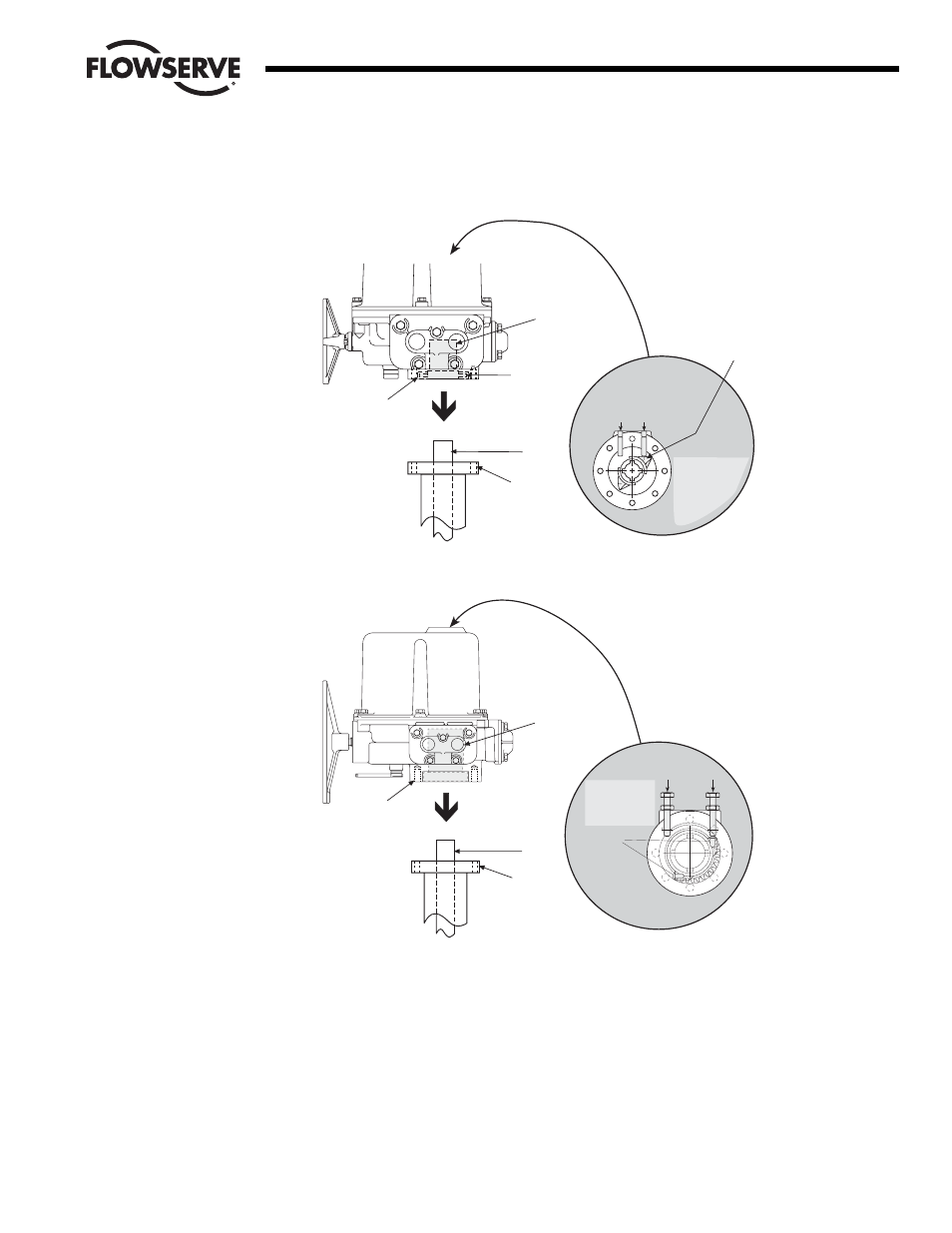

Figure 5.3 : sens de l’écrou autobloquant de commande des LY 1001, 2001 et 3001

Vis de butée
mécanique

D

C

B

A

Rotation vers
la gauche
pour
l’ouverture

Base de
montage de
l’actionneur

N° 32 Écrou
autobloquant

Ergots de blocage
de l’écrou
autobloquant

Adaptateur
de montage
de l’actionneur

Tige de
vanne

Lignes de réglage des
ergots de blocage
face aux vis de
butée mécanique

Coupe horizontale
des butées
mécaniques
du LY 1001

Fermé

D

C

B

A

Goupilles de
butée situées
dans la capsule de
l’actionneur sur
la roue du manchon
d’entraînement

Coupe horizontale
des butées
mécaniques
des LY 2001 / 3001

Ouvert

LY

1001

LY 2001/3001

Rotation vers
la gauche
pour
l’ouverture

N° 32 Écrou
autobloquant

Base de
montage de
l’actionneur

Tige de
vanne

Adaptateur
de montage
de l’actionneur

Vis de butée
mécanique

Fermé

Ouvert
