Dans aucun cas, ne calorifuger le purgeur
complet.
Dans le cas du recuit au gaz, le régulateur
00 doit être enlevé auparavant, sinon il y a
le risque qu’il se déforme par la chaleur et
ne puisse plus fonctionner correctement.
Entretien
Le BK 29 ne demande pas d’entretien spé-
cial. Cependant l’encrassement peut dimi-
nuer le débit et entraver son fonctionne-
ment.
Nettoyage du purgeur et
replacement du régulateur
Thermovit
1. Fermer le circuit amont, en cas de
contre-pression isoler aussi le circuit
aval.
2. Dévisser les écrous hexagonaux des
goujons et ôter le capot .
3. Dévisser le régulateur Thermovit et
enlever le filtre .
4. Nettoyer le corps , le régulateur , le
capot et le filtre .
5. Remplacer le joint plat .
6. Nettoyer les portées d’étanchéité du
régulateur et du corps, étanchéité métal/
métal.
7. Remettre le filtre . Enduire le filetage
du régulateur d’un lubrifiant résistant à
la température, pour éviter le grippage.
Visser le régulateur et le serrer avec
100 Nm.
8. Replacer le capot . Enduire les file-
tages des goujons d’un lubrifiant
résistant à la température. Insérer les
goujons et serrer les écrous uni-
formément en diagonale avec 80 Nm.
GESTRA ® Purgeurs
BK 29
Instructions de montage et de mise en service
Purgeur GESTRA
® Duo BK 29
PN 160, DN 15-25
Installation
Le sens de passage est indiqué par une
flèche sur le corps et par la plaque d’iden-
tification sous forme d’une flèche. Le pur-
geur se monte en toute position. Prévoir
une hauteur libre d’env. 80 mm pour pouvoir
retirer le capot .
Avis important
Traitement thermique des cordons de
soudure
Nous recommandons de n’effectuer le re-
cuit que par recuit à résistance. Limiter le
recuit à l’ètendue des cordons de soudure.
Fonctionnement
Purgeur thermostatique/thermodynamique
avec régulateur Thermovit, résistant à la
corrosion et insensible aux coups de bélier.
Le purgeur ouvre et ferme quelques de-
grés en-dessous de la température de satu-
ration. Il assure une désaération automa-
tique tant au démarrage qu’en service con-
tinu.
La tuyère étagée du régulateur Thermovit
agit, en même temps, comme sécurité de
non-retour.
3
4.5
4.4
4.5
4.3
4.2
2
1
Plage d’utilisation
(DIN 2401) PN 160, 13 CrMo 4 4
Pression de service
153 110 35
max. PMA [bar]
Température de
service TMA [°C]
350 505 550
Pression différentielle
max.
∆
PMX [bar]
(pression amont moins
110
pression aval du purgeur)

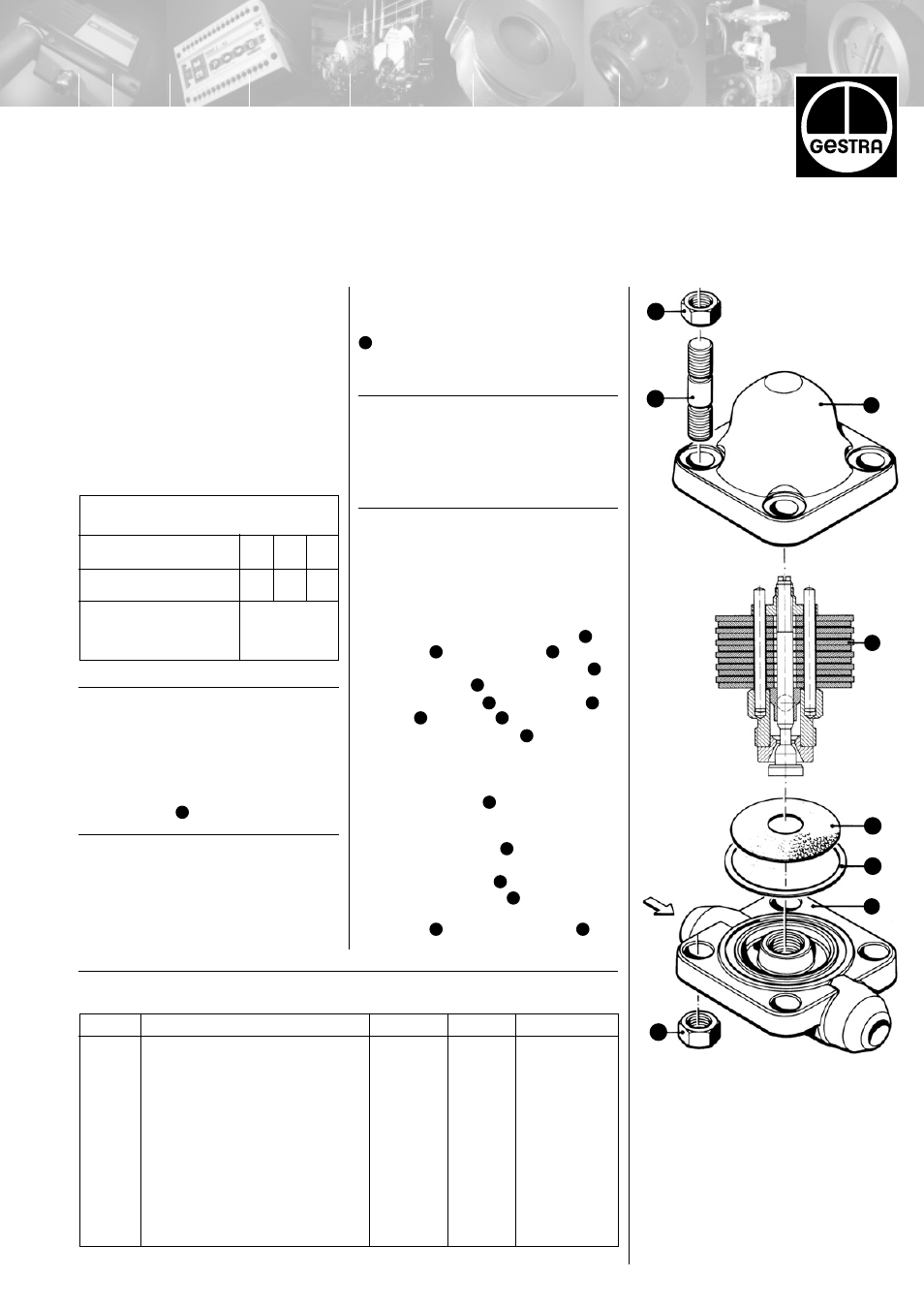

Repère Désignation Référence Nombre Remarques
1 Corps – 1
pas de pièce
détachée
2*) Régulateur Thermovit
370281 1
comlet y inclus pièce 4.2
3 Capot – 1
pas de pièce
détachée
4.2*) Join plat A 65 x 74 x 1,0 086519 1 Graphite/CrNi
4.3 Filtre 096701 1
4.4 Goujon fileté M 16 x 75, DIN 2509 010167 4 1.7709
4.5 Ecrou hexagonal M 16, DIN 934 010168 8 1.7258
Liste des pièces détachées
3
4.4
4.5
1
2
3
3
3
2
4.2
4.4
4.5
4.3
4.3
4.3
2
2
*) Pièces d’usure. Nous vous recommandons de les tenir en stock.
4.4
