616 Mode manuel et réglages
14.9 Initialisation du point d'or
igine a
v
e
c palpeur

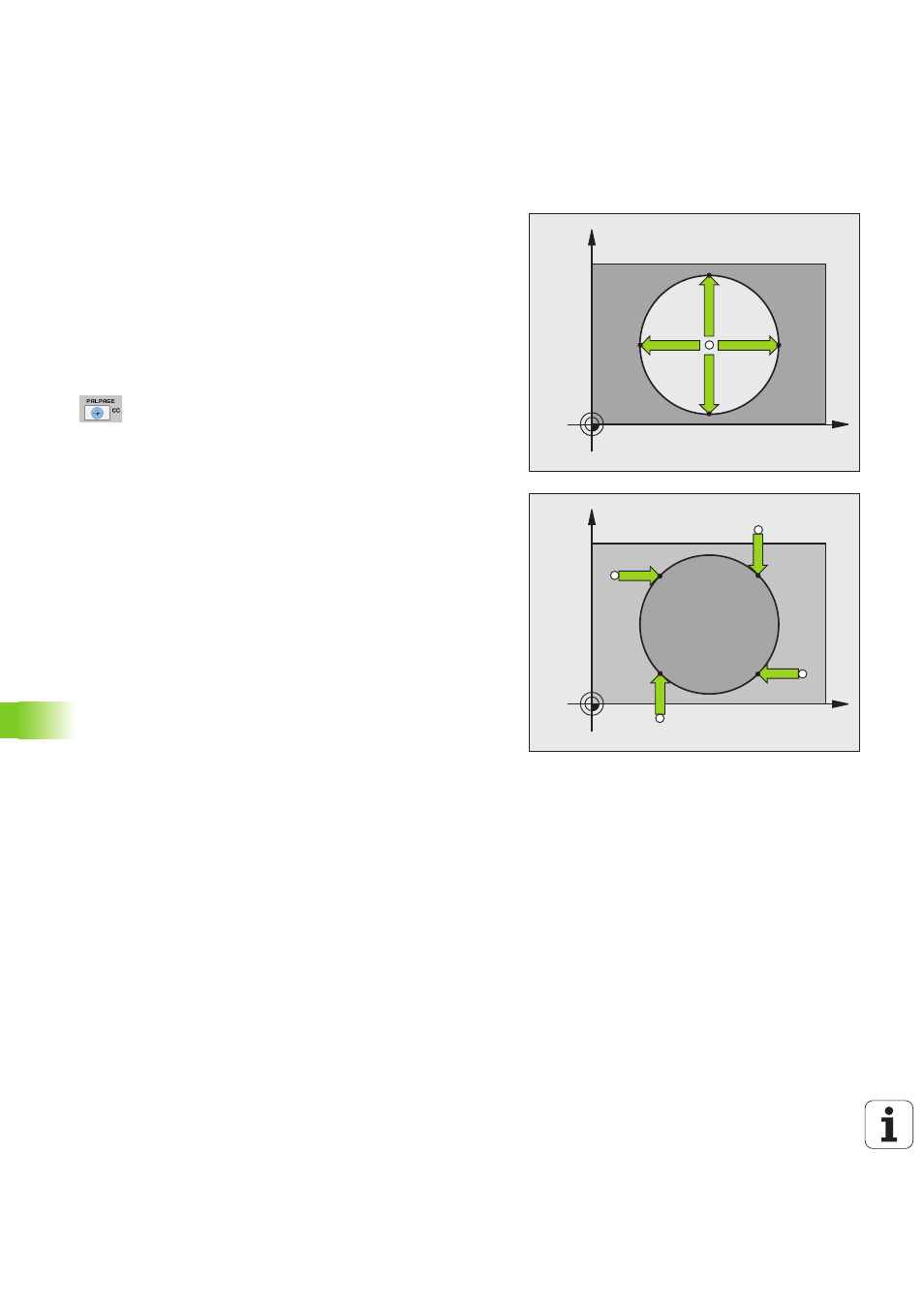

Centre de cercle comme point d'origine
Vous pouvez utiliser comme points d'origine les centres de trous,
poches/îlots circulaires, cylindres pleins, tenons, îlots circulaires, etc..
Cercle intérieur :
La TNC palpe automatiquement la paroi interne dans les quatre
directions des axes de coordonnées.
Pour des secteurs angulaires (arcs de cercle), vous pouvez
sélectionner au choix le sens du palpage.
 Positionner la bille du palpeur approximativement au centre du
cercle
 Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE CC
 Palpage : appuyer 4 fois sur la touche Marche CN. Le
palpeur palpe successivement 4 points de la paroi
circulaire interne
 Si vous travaillez avec rotation à 180° dans les 2 sens
(seulement sur machines avec orientation broche,
dépend de PM6160), appuyer sur la softkey 180° puis
palper à nouveau 4 points de la paroi circulaire interne
 Si vous souhaitez travailler sans rotation à 180° dans
les deux sens : appuyez sur la touche END
 Point d'origine : dans la fenêtre de menu, entrer les
deux coordonnées du centre du cercle et valider avec
la softkey INITIAL. POINT D'ORIGINE ou entrer les
valeurs dans un tableau (Voir „Ecrire les valeurs de
mesure des cycles palpeurs dans un tableau de
points-zéro”, page 602 ou Voir „Enregistrer les
valeurs mesurées avec les cycles palpeurs dans le
tableau des points d'origine”, page 603)
 Terminer la fonction de palpage : appuyer sur la
touche END
Cercle extérieur :
 Positionner la bille de palpage à proximité du premier point de
palpage, à l’extérieur du cercle
 Sélectionner le sens de palpage : appuyer sur la softkey adéquate
 Palpage : appuyer sur la touche Marche CN
 Répéter la procédure de palpage pour les 3 autres points. voir figure
en bas et à droite
 Point d'origine : entrer les coordonnées du point d'origine et
valider avec la softkey INITIAL. POINT D'ORIGINE ou entrer les
valeurs dans un tableau (Voir „Ecrire les valeurs de mesure des
cycles palpeurs dans un tableau de points-zéro”, page 602 ou Voir
„Enregistrer les valeurs mesurées avec les cycles palpeurs dans le
tableau des points d'origine”, page 603 ou Voir „Enregistrer les
valeurs de mesure dans le tableau des points d'origine des
palettes”, page 604)
 Quitter la fonction de palpage : appuyer sur la touche END
A l'issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
