11.3 Contrôle des éléments de
serrage (option logicielle
DCM)
Principes de base

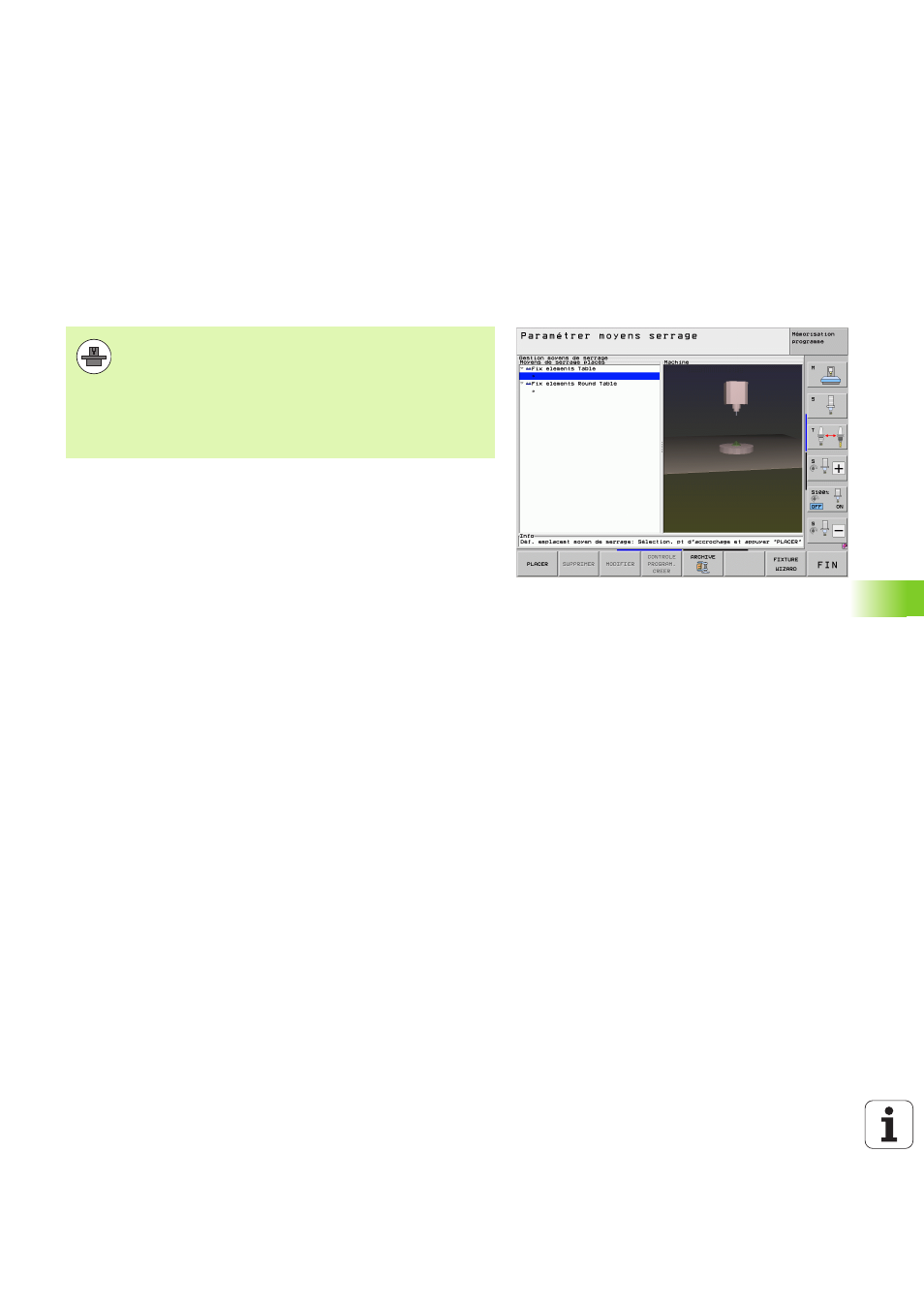

Grâce au gestionnaire des éléments de serrage en mode Manuel,
vous pouvez placer des éléments de fixation standards dans la zone
d'usinage de la machine. Vous réalisez ainsi un contrôle anticollision
entre l'outil et l'élément de serrage.
Pour pouvoir placer des éléments de serrage, plusieurs étapes sont
nécessaires :
 Créer des modèles d'éléments de serrage
Sur son site, HEIDENHAIN présente dans une bibliothèque
appropriée de modèles d'éléments de fixation (étaux ou mandrins à
mâchoires) (voir „Modèles d'éléments de serrage” à la page 419)
créés avec un logiciel pour PC (KinematicsDesign). Le constructeur
de votre machine peut aussi créer d'autres modèles d'éléments de
serrage et les mettre à votre disposition. Les fichiers de modèles
d'éléments de serrage possèdent l'extension cft
 Paramétrer les éléments de serrage : FixtureWizard
Avec le FixtureWizard (fixture = fixation), vous définissez les
dimensions exactes des éléments de serrage en paramétrant le
modèle. FixtureWizard est un outil pour PC également disponible
dans le gestionnaire des éléments de fixation de la TNC. Il permet
de créer des éléments de fixation à positionner et de dimensions
définies (voir „Paramétrer les éléments de serrage : FixtureWizard”
à la page 419). Les fichiers des éléments de serrage à positionner
ont l'extension cfx
Pour pouvoir utiliser le contrôle des éléments de serrage,
le constructeur de votre machine doit définir des points de
placement autorisés dans la description cinématique.
Consultez le manuel de la machine!
Pour contrôler les pièces, votre machine doit disposer
d'un palpeur à commutation. Sinon, vous ne pouvez pas
placer d'éléments de serrage sur votre machine.
