7.1 Traitement des fichiers DXF
(option de logiciel)
Application

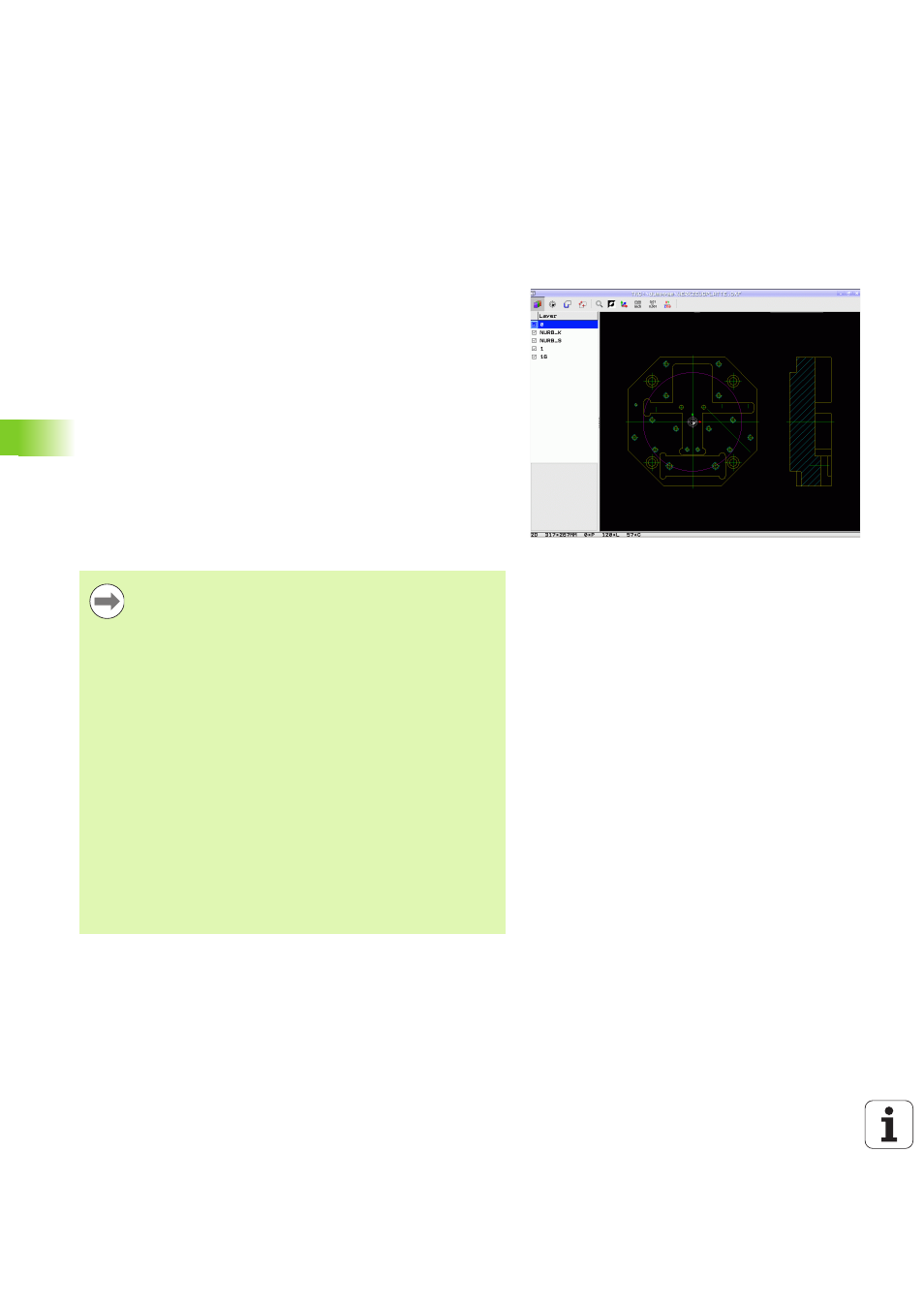

Dans la TNC, vous pouvez ouvrir directement des fichiers DXF créés
sur un système CAO pour en extraire des contours ou des positions
d'usinage, et les mémoriser sous forme de programmes dialogue
texte clair ou de fichiers de points. Les programmes dialogue texte
clair obtenus en sélectionnant le contour peuvent être également
traités sur d'anciennes commandes TNC dans la mesure où les
programmes de contour ne contiennent que des séquences L et CC/C.
Si vous traitez des fichiers DXF en mode Mémorisation/Edition de
programme
, la TNC génère des programmes de contour avec
l'extension .H et des fichiers de points avec l’extension .PNT. Si vous
traitez des fichiers DXF en mode smarT.NC, la TNC génère des
programmes de contour avec l'extension .HC et des fichiers de points
avec l’extension .HP. Lors du dialogue de mémorisation, vous pouvez
sélectionner le type de fichier. D'autre part, vous pouvez enregistrer le
contour sélectionné ou les positions d'usinage dans la mémoire
intermédiaire de la TNC, pour ensuite les insérer directement dans le
programme CN.
Le fichier DXF à traiter doit être sauvegardé sur le disque
dur de la TNC.
Avant l'importation dans la TNC, veiller à ce que le nom du
fichier DXF ne comporte ni espace, ni caractères spéciaux
non autorisés (voir „Noms de fichiers” à la page 122).
Le fichier DXF à ouvrir doit posséder au moins une couche
(layer).
La TNC supporte le format DXF R12 le plus répandu
(correspondant à AC1009).
La TNC ne supporte pas le format binaire DXF. Lors de la
création du fichier DXF à partir du programme de CAO ou
de DAO, veiller à enregistrer le fichier dans le format
ASCII.
Eléments DXF sélectionnables comme contour :
 LINE (droite)
 CIRCLE (cercle entier)
 ARC (arc de cercle)
 POLYLINE (polyligne)
