14.8 Dégauchir la pièce avec un
palpeur 3D
Introduction

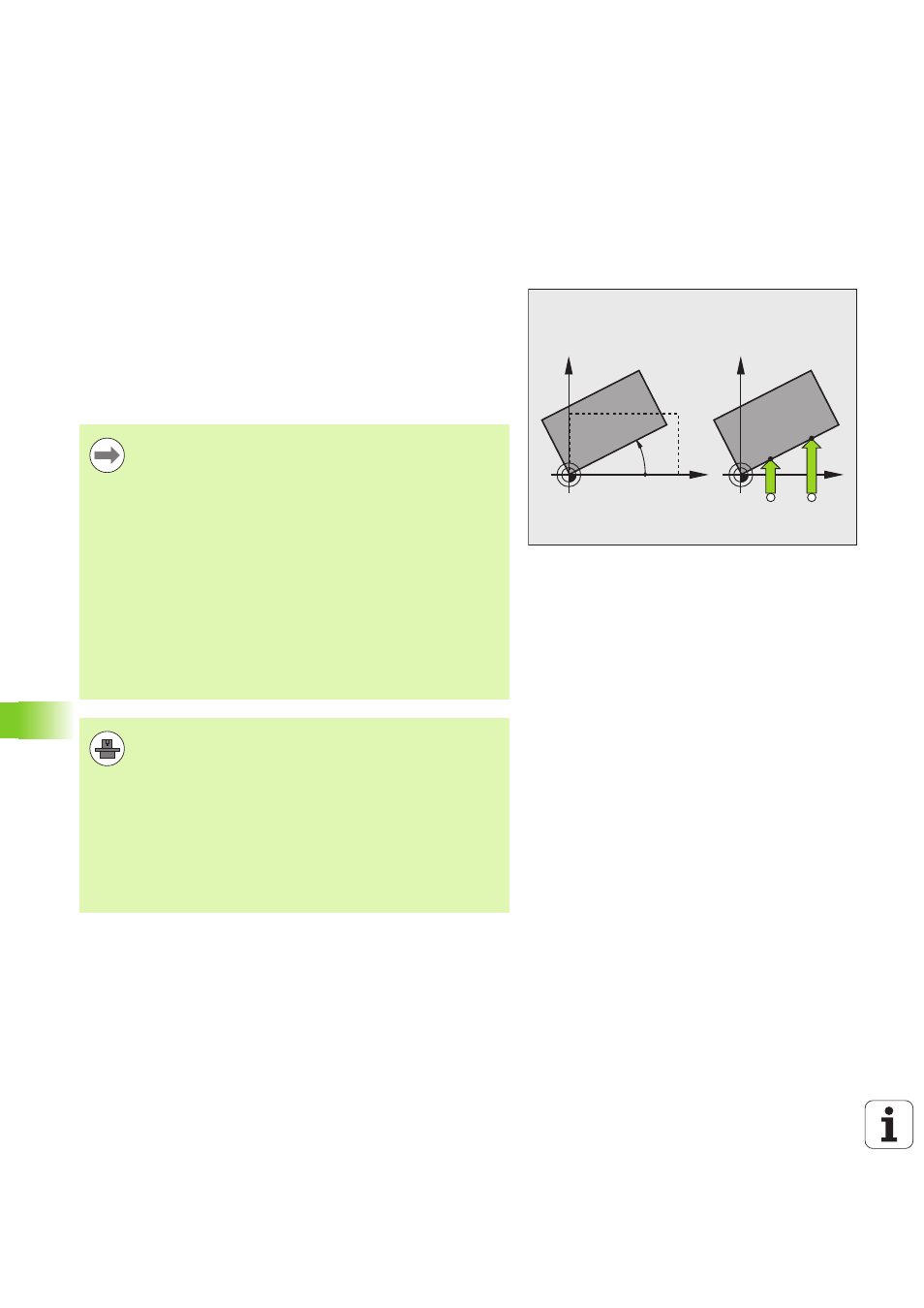

La TNC peut compenser un désalignement de la pièce au moyen
d'une „rotation de base“.
Pour cela, la TNC initialise l'angle de rotation avec la valeur d'un angle
que forme une face de la pièce avec l'axe de référence angulaire du
plan. Voir figure de droite.
En alternative, vous pouvez dégauchir la pièce par une rotation du
plateau circulaire.
X
Y
PA
X
Y
A B
Pour mesurer le défaut d'alignement de la pièce,
sélectionner le sens de palpage toujours perpendiculaire à
l'axe de référence angulaire.
Pour que la rotation de base soit calculée correctement
lors du déroulement du programme, vous devez
programmer les deux coordonnées du plan d'usinage dans
la première séquence de déplacement.
Vous pouvez aussi utiliser une rotation de base en
combinaison avec la fonction PLANE. Dans ce cas, activez
d'abord la rotation de base, ensuite la fonction PLANE.
Lorsque vous modifiez la rotation de base, la TNC
demande, au moment de quitter le menu, si vous
souhaitez également mémoriser cette nouvelle rotation de
base dans la ligne active du tableau des points d'origine. Si
oui, appuyez sur la touche ENT.
La TNC peut également exécuter une réelle compensation
de serrage 3D si votre machine intègre cette fonction. Si
nécessaire, prenez contact avec le constructeur de votre
machine.
L'initialisation du bit #18 dans MP7680 permet d'inhiber le
message d'erreur Angle axe diff. angle d'inclin qui
apparaît lors de la détermination d'une rotation de base et
du dégauchissage de la pièce par un axe rotatif avec les
cycles de palpage manuels. Vous pouvez ainsi déterminer
la rotation de base à des emplacements qui ne sont pas
accessibles sans inclinaison de la tête.
