286 Programmation : importation de données d'un fichier DXF
7.
1 T
rait
e
ment des fic
h
iers DXF (option de logiciel)
Sélection individuelle

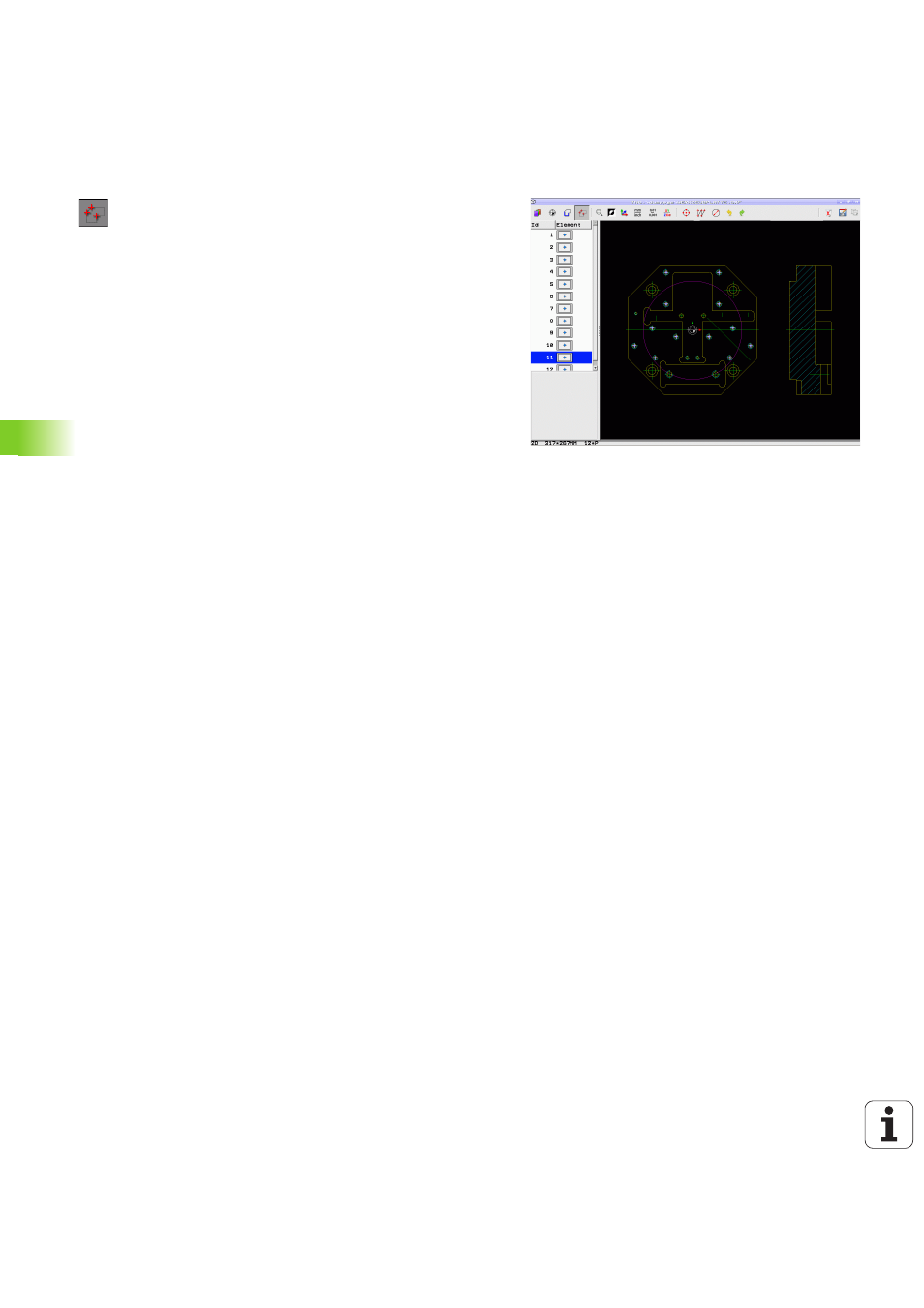

 Choisir le mode de sélection de la position d'usinage.
La TNC masque alors les couches affichées dans la
fenêtre de gauche et active la fenêtre de droite pour
la sélection de la position.
 Pour sélectionner une position d’usinage, sélectionner
l'élément de votre choix avec le bouton gauche de la
souris. La TNC affiche alors les positions d’usinage
sélectionnables, symbolisées par des étoiles, sur
l'élément sélectionné. Cliquer sur l'une des étoiles.
La TNC reprend alors la position sélectionnée dans la
fenêtre de gauche (affichage d'un symbole en forme
de point). En cliquant sur un cercle, la TNC reprend
directement le centre du cercle comme position
d'usinage.
 Au besoin, vous pouvez désactiver des éléments déjà
sélectionnés en cliquant à nouveau sur le ou les
élément(s) de votre choix dans la fenêtre de droite
tout en maintenant la touche CTRL enfoncée (cliquer
dans la sélection).
 Si vous souhaitez définir une intersection de deux
éléments comme position d’usinage, cliquez sur le
premier élément avec le bouton gauche de la souris.
La TNC affiche alors les positions possibles,
symbolisées par des étoiles.
 Cliquer sur le deuxième élément (droite, cercle entier
ou arc de cercle) avec le bouton gauche de la souris.
La TNC reprend alors le point d'intersection des
éléments dans la fenêtre de gauche (affichage d'un
symbole en forme de point).
