510 Programmation : usinage multiaxes
12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option
d
e
logiciel
1)
Définir le comportement de positionnement de
la fonction PLANE
Résumé
Indépendamment de la fonction PLANE utilisée pour définir le plan
d'usinage incliné, vous disposez toujours des fonctions suivantes pour
le mode opératoire :
 inclinaison automatique
 Sélection d'autres possibilités d'inclinaisons
 Sélection du mode de transformation

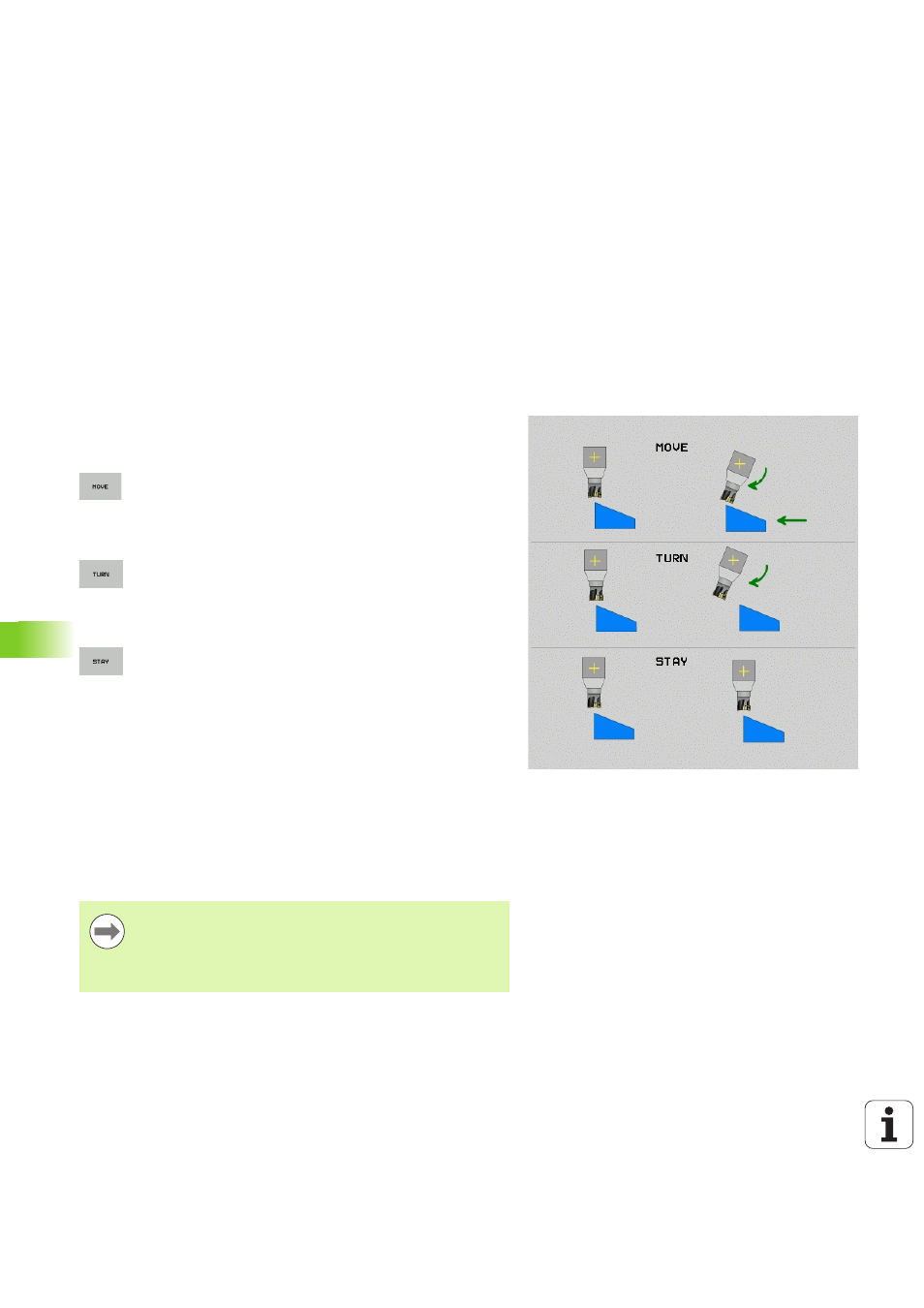

inclinaison automatique : MOVE/TURN/STAY (introduction
impérative)
Après avoir introduit tous les paramètres de définition du plan, vous
devez définir la manière dont les axes rotatifs doivent être inclinés aux
valeurs calculées :
 La fonction PLANE doit incliner automatiquement les
axes rotatifs aux valeurs calculées. Dans ce
processus, la position relative entre la pièce et l'outil
ne change pas. La TNC exécute un déplacement de
compensation sur les axes linéaires
 La fonction PLANE doit incliner automatiquement les
axes rotatifs aux valeurs calculées. Dans ce cas, seuls
les axes rotatifs sont positionnés. La TNC n'exécute
pas de mouvement de compensation sur les axes
linéaires
 Vous inclinez les axes rotatifs dans une séquence de
positionnement suivante
Quand vous avez sélectionné l'option MOVE (la fonction PLANE doit
effectuer automatiquement l'inclinaison avec mouvement de
compensation), vous devez définir encore les deux paramètres
suivants Dist. pt rotation de pointe outil et Avance? F= à définir.
Si vous avez sélectionné l'option TURN (la fonction PLANE doit effectuer
automatiquement l'inclinaison sans déplacement de compensation),
vous devez ensuite encore définir le paramètre Longueur de retrait
MB
et Avance? F= à définir.
En alternative à une avance F définie directement avec une valeur
numérique, vous pouvez également faire exécuter le mouvement
d'inclinaison avec FMAX (avance rapide) ou FAUTO (avance à partir de la
séquence TOOL CALL.
Si vous utilisez la fonction PLANE AXIAL avec STAY, vous
devez alors incliner les axes rotatifs dans une séquence de
positionnement séparée après la fonction PLANE (voir
„inclinaison des axes rotatifs dans une séquence
séparée” à la page 512).
