554 Programmation : Gestion des palettes
13.2 Mode de f
o
nctionnement palet
te a
v
e
c usinag
e or
ienté v
e
rs l'outil
13.2 Mode de fonctionnement
palette avec usinage orienté
vers l'outil
Utilisation

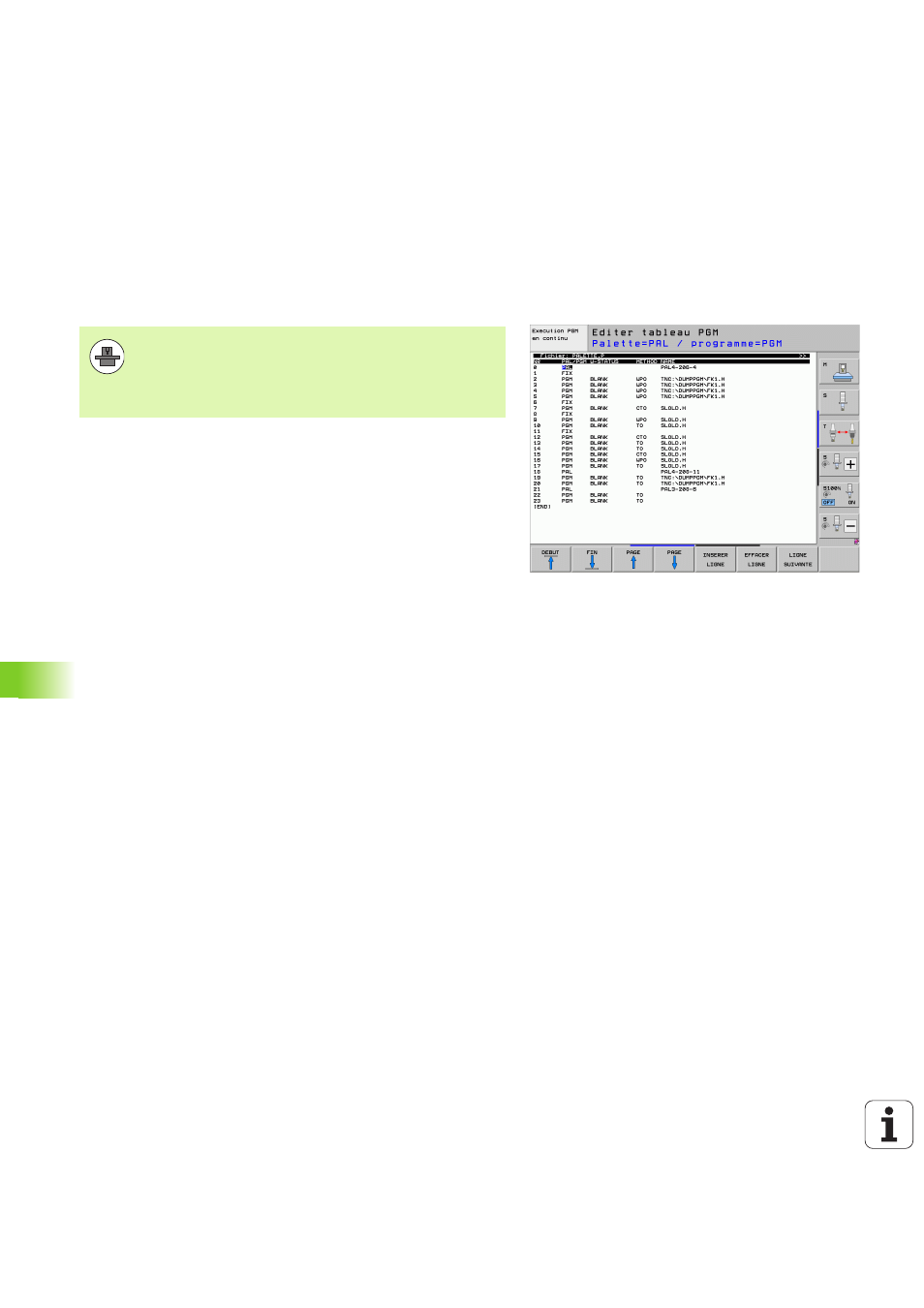

Les tableaux de palettes sont utilisés sur les centres d’usinage
équipés de changeurs de palettes. Pour les différentes palettes, le
tableau appelle les programmes d'usinage qui lui appartiennent et
active les décalages de points zéro ou les tableaux de points zéro
correspondants.
Vous pouvez également utiliser les tableaux de palettes pour exécuter
les uns après les autres divers programmes avec différents points
d'origine.
Les tableaux de palettes contiennent les données suivantes :
 PAL/PGM (introduction impérative):
L'introduction PAL définit l'identification d'une palette, FIX désigne
un plan de bridage et PGM vous permet d'indiquer une pièce
 W-STATE :
Etat d'usinage en cours. Avec l'état d'usinage, vous définissez
l'avancement de l'usinage. Pour la pièce non usinée, introduisez
BLANK
. La TNC affiche INCOMPLETE en cours d'usinage et ENDED
lorsque l'usinage est terminé. EMPTY désigne un emplacement sans
aucune pièce fixée. Avec SKIP, vous définissez si une pièce ne doit
pas être usinée par la TNC.
 METHOD (introduction impérative) :
Indication de la méthode d'optimisation du programme. Avec WPO,
l'usinage est exécutée en mode orienté pièce. Avec TO, la pièce est
usinée en mode orienté outil. Pour intégrer les pièces suivantes
dans l'usinage orienté vers l'outil, vous devez utiliser la donnée CTO
(continued tool oriented). L'usinage orienté outil est également
possible pour plusieurs bridages d'une palette, mais pas pour
plusieurs palettes.
 NAME (introduction indispensable) :
Nom de la palette ou du programme. C'est le constructeur de la
machine qui définit le nom des palettes (consulter le manuel de la
machine). Les programmes doivent être enregistrés dans le même
répertoire que celui du tableau de palettes. Sinon, il vous faut
introduire le chemin d'accès complet
Le gestionnaire de palettes en liaison avec l'usinage
orienté vers l'outil est une fonction qui dépend de la
machine. L'étendue des fonctions standards est décrite
ci-après. Consultez également le manuel de votre
machine.
