HEIDENHAIN iTNC 530

391

1

0

.4 F

o

nctions auxiliair

es agissant sur le cont

our

nag

e

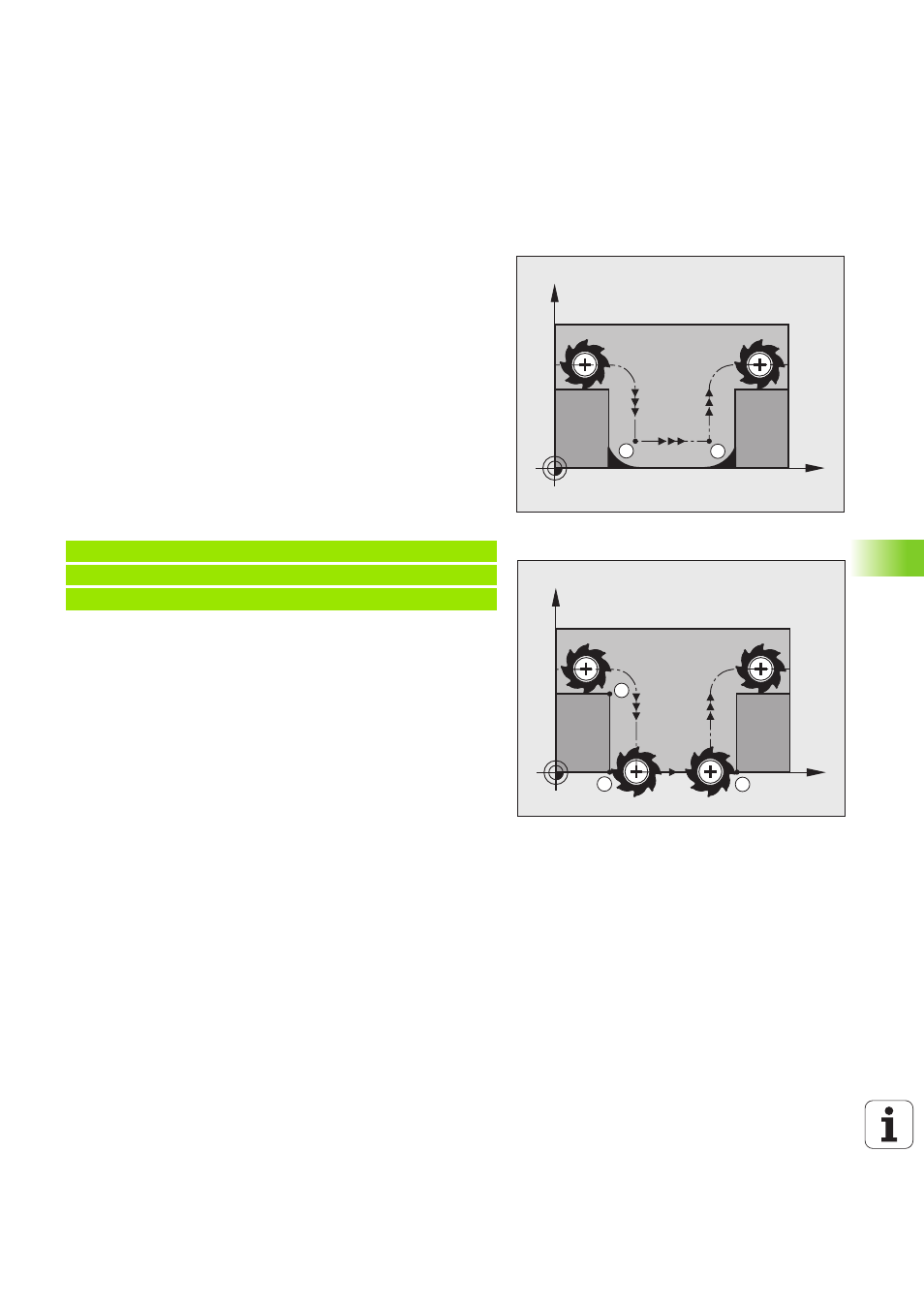

Usinage complet aux angles d'un contour
ouvert

:

M98

Comportement standard

Dans les angles internes, la TNC calcule le point d’intersection des
trajectoires de la fraise et déplace l’outil à partir de ce point, dans la
nouvelle direction.

Lorsque le contour est ouvert aux angles, l'usinage est alors
incomplet :

Comportement avec M98

Avec la fonction auxiliaire M98, la TNC déplace l'outil jusqu'à ce que
chaque point du contour soit réellement usiné :

Effet

M98 n'est active que dans les séquences où elle a été programmée.

M98 est active en fin de séquence.

Exemple de séquences CN

Accoster les points 10, 11 et 12 du contour les uns après les autres :

X

Y

S

S

X

Y

11

12

10

10 L X... Y... RL F

11 L X... IY... M98

12 L IX+ ...
