HEIDENHAIN iTNC 530 205
5.2 Données d'outils

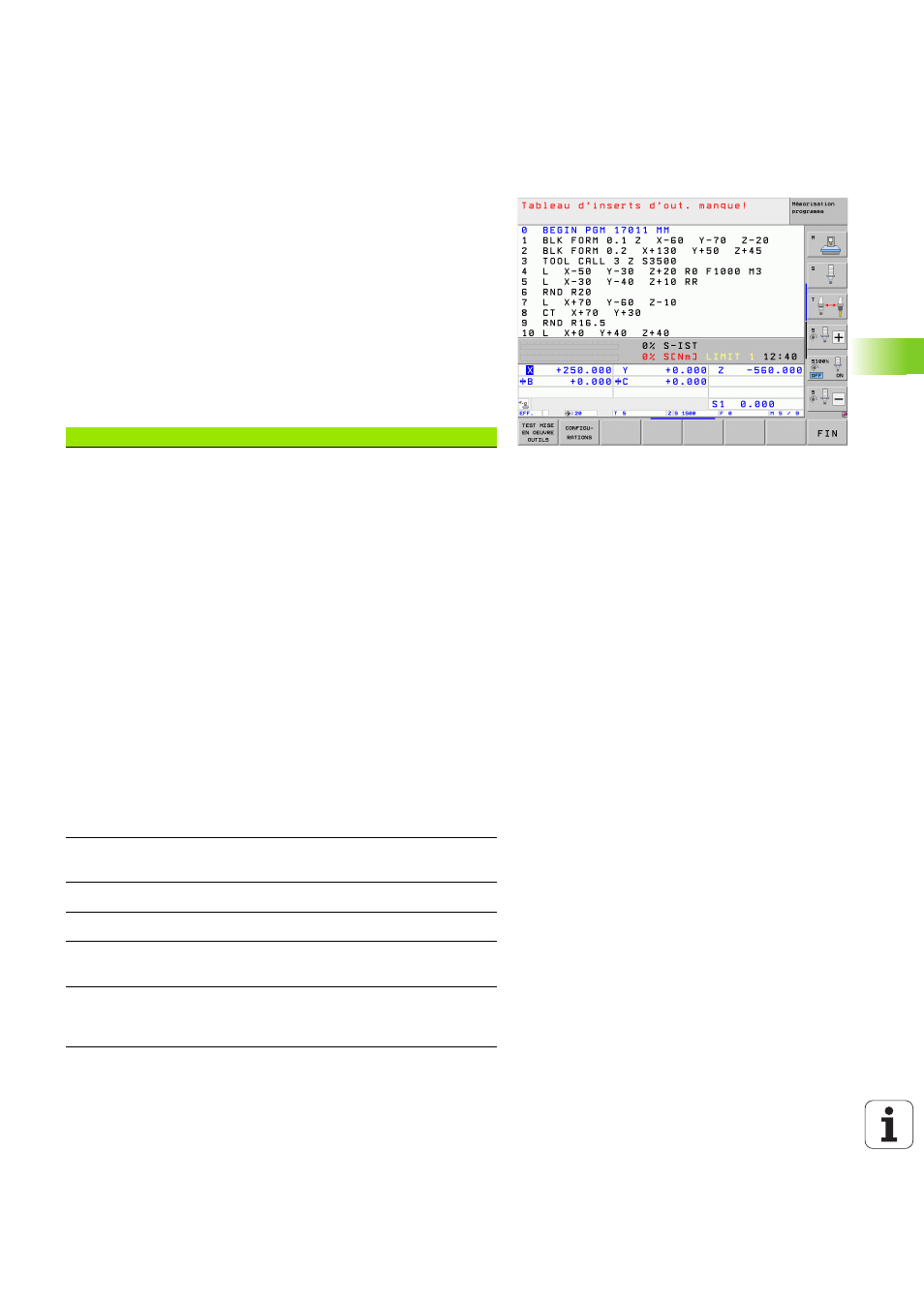

Utiliser le Test d'utilisation des outils
En mode Exécution de programme, et avec les softkey UTILISATION
OUTILS et TEST D'UTILISATION DES OUTILS, vous pouvez vérifier,
avant le start du programme, si les outils utilisés disposent d'une
durée d'utilisation restante suffisante. La TNC compare les valeurs
effectives de durée d'utilisation du tableau d'outils avec les valeurs
nominales du fichier d'utilisation d'outils.
Lorsque vous appuyez sur la softkey TEST D'UTILISATION D'OUTILS,
la TNC affiche le résultat du test d'utilisation d'outils dans une fenêtre
auxiliaire. Fermer la fenêtre auxiliaire avec la touche CE.
La TNC mémorise les durées d'utilisation d'outils dans un fichier
séparé portant l'extension pgmname.H.T.DEP. (voir „Modifier la
configuration MOD de fichiers dépendants” à la page 686). Le fichier
d'utilisation d'outils contient les informations suivantes :
Colonne Signification
TOKEN  TOOL : durée d'utilisation d'outil pour
chaque TOOL CALL. Les enregistrements
sont classés par ordre chronologique
 TTOTAL : durée d'utilisation totale d'un outil
 STOTAL : appel d'un sous-programme (y
compris les cycles) ; les enregistrements
sont classés par ordre chronologique
 TIMETOTAL : la durée d'usinage totale du
programme CN est affichée dans la colonne
WTIME
. Dans la colonne PATH, la TNC
enregistre le chemin d'accès du programme
CN concerné. La colonne TIME contient la
somme de toutes les lignes TIME
(seulement avec Marche broche et sans
déplacements en avance rapide). La TNC
met à 0 toutes les autres colonnes
 TOOLFILE : dans la colonne PATH, la TNC
enregistre le chemin d'accès au tableau
d’outils que vous avez utilisé pour le test du
programme. Lors du test d’utilisation
d'outils, la TNC peut ainsi déterminer si
vous avez exécuté le test du programme
avec TOOL.T
TNR Numéro d'outil (–1: aucun outil encore
remplacé)
IDX Indice d'outil
NAME Nom d'outil du tableau
TIME Durée d'utilisation de l'outil en secondes
(temps d'avance)
WTIME Durée d'utilisation de l'outil en secondes
(durée d'utilisation totale entre deux
changements d'outils)
