290 Programmation : importation de données d'un fichier DXF
7.
1 T
rait
e
ment des fic
h
iers DXF (option de logiciel)

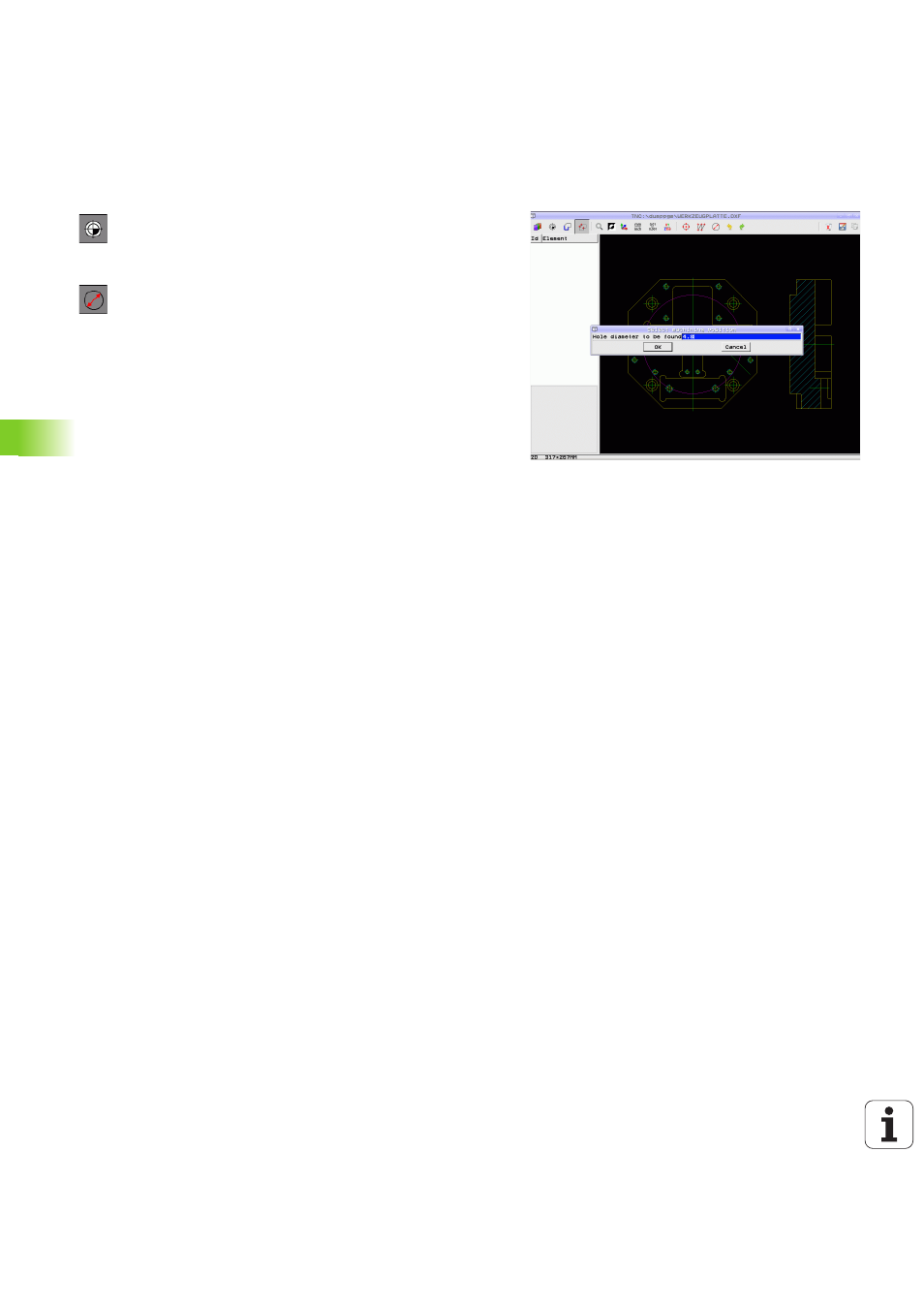

Sélection rapide des positions de perçage avec introduction du
diamètre
 Choisir le mode de sélection de la position d'usinage.
La TNC masque alors les couches affichées dans la
fenêtre de gauche et active la fenêtre de droite pour
la sélection de la position.
 Ouvrir la boîte de dialogue pour entrer la valeur de
diamètre. La TNC affiche alors une fenêtre auxiliaire
dans laquelle vous pouvez entrer le diamètre de votre
choix.
 Indiquer le diamètre de votre choix et valider avec la
touche ENT. La TNC recherche le diamètre dans le
fichier DXF et affiche une fenêtre dans laquelle
apparaît le diamètre le plus proche de celui que vous
avez indiqué. Vous avez également la possibilité de
filtrer ultérieurement les trous en fonction de leur
taille.
 Au besoin, configurer les paramètres de filtre (voir
„Configuration du filtre” à la page 292) et valider avec
le bouton Utiliser. La TNC reprend alors les
positions sélectionnées dans la fenêtre de gauche
(affichage d'un symbole en forme de point).
 Au besoin, vous pouvez désélectionner les éléments
déjà sélectionnés en définissant à nouveau un cadre
de sélection avec la souris, tout en maintenant la
touche CTRL enfoncée.
