508

Programmation : usinage multiaxes

12.2 La f

onction PLANE: Inclinaison du plan d'usinag

e (option

d

e

logiciel

1)

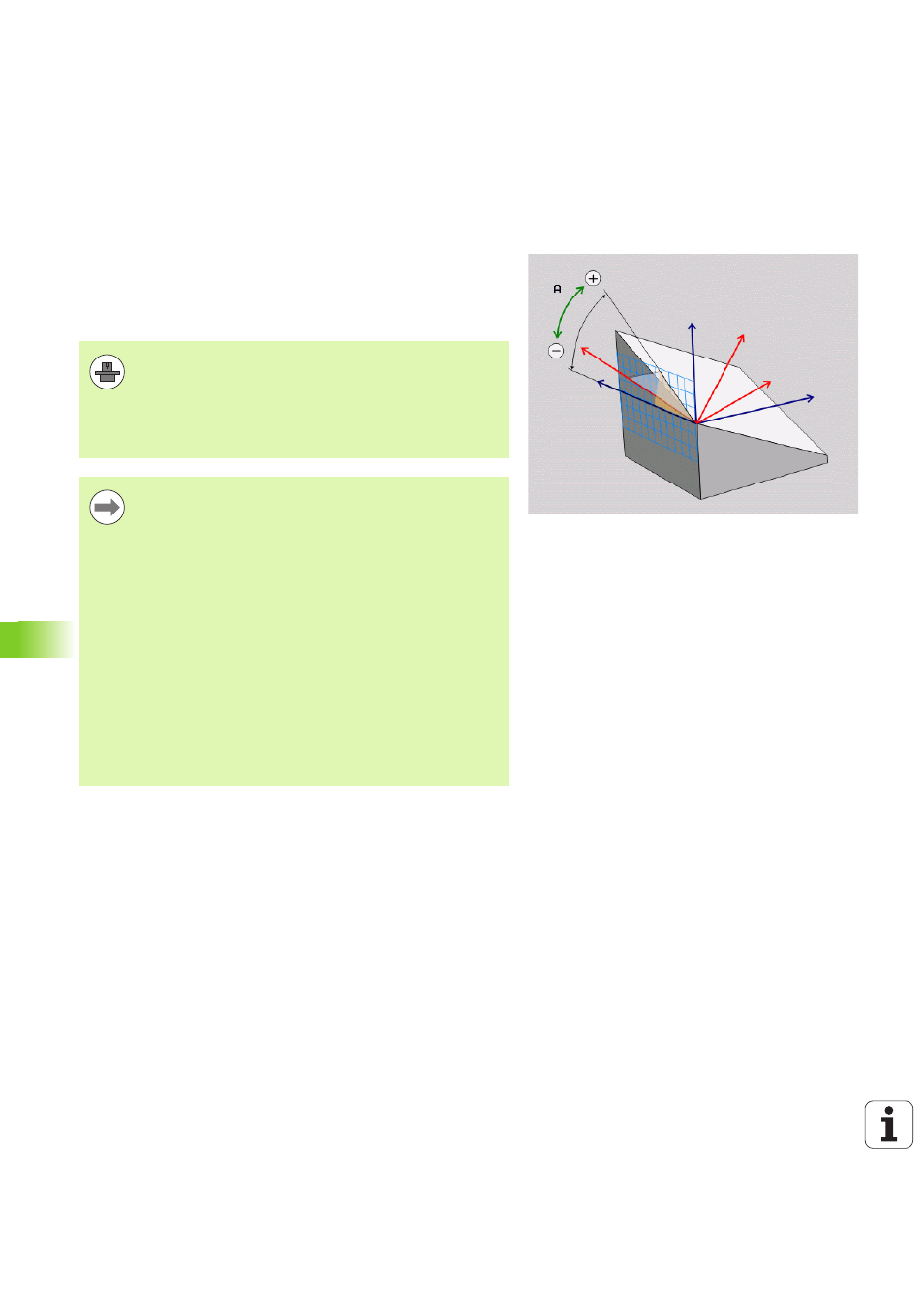

Plan d'usinage défini avec angles d'axes

:

PLANE AXIAL (fonction FCL 3)

Application

La fonction PLANE AXIAL définit à la fois la position du plan d’usinage
et les coordonnées nominales des axes rotatifs. Cette fonction est
facile à mettre en œuvre, notamment sur les machines avec
cinématiques orthogonales et avec cinématiques avec un seul axe
rotatif actif.

Vous pouvez aussi utiliser la fonction PLANE AXIAL si un
seul axe rotatif est actif sur votre machine.

Vous pouvez utiliser la fonction PLANE RELATIV après la
fonction PLANE AXIAL si votre machine autorise des
définitions d'angles dans l'espace. Consultez le manuel de
votre machine.

Remarques avant de programmer

N'introduire que des angles d'axes réellement présents
sur votre machine, sinon la TNC délivre un message
d'erreur.

Les coordonnées d’axes rotatifs définies avec PLANE
AXIAL

sont modales. Les définitions multiples se cumulent

donc, l'introduction de valeurs incrémentales est
autorisée.

Pour annuler la fonction PLANE AXIAL, utiliser la fonction
PLANE RESET

. Une annulation en introduisant 0 ne

désactive pas PLANE AXIAL.

Les fonctions SEQ, TABLE ROT et COORD ROT sont inactives
avec PLANE AXIAL.

Description des paramètres pour le comportement de
positionnement : voir „Définir le comportement de
positionnement de la fonction PLANE”, page 510
