14.7 Etalonnag
e du palpeur
Afficher les valeurs d'étalonnage
La TNC mémorise la longueur et le rayon effectifs ainsi que la valeur
de désaxage du palpeur et les prendra en compte lors des utilisations
ultérieures du palpeur 3D. Pour afficher les valeurs mémorisées,
appuyez sur ETAL L et ETAL R.
Gérer plusieurs séquences de données
d'étalonnage
Si vous utilisez sur votre machine plusieurs palpeurs ou touches de
palpage en croix, vous devez éventuellement avoir recours à plusieurs
séquences de données d'étalonnage.
Pour pouvoir utiliser plusieurs séquences de données d'étalonnage,
vous devez paramétrer le paramètre-machine MP 7411=1. La
définition des données d'étalonnage est identique à la procédure
employée lors de l'utilisation d'un seul palpeur, à ceci près que la TNC
enregistre les données d'étalonnage dans le tableau d'outils lorsque
vous quittez le menu d'étalonnage et validez avec la touche ENT
l'écriture des données d'étalonnage dans le tableau.
La TNC mémorise les données d'étalonnage dans les colonnes
suivantes du tableau d'outils :
 Rayon de bille actif : colonne R
 Excentrement X : CAL-OF1
 Excentrement Y : CAL-OF2
 Angle d'étalonnage : ANGLE
 Excentrement moyen (actif seulement pour le cycle 441) : DR
Le numéro d'outil actif définit la ligne du tableau d'outils dans lequel la
TNC enregistre les données.
Si vous utilisez plusieurs palpeurs ou différentes données
d'étalonnage : voir „Gérer plusieurs séquences de
données d'étalonnage”, page 607
Assurez vous que le bon numéro d'outil soit actif lorsque
vous utilisez le palpeur et ce, indépendamment du fait
d'utiliser un cycle palpeur en mode Automatique ou en
mode Manuel.

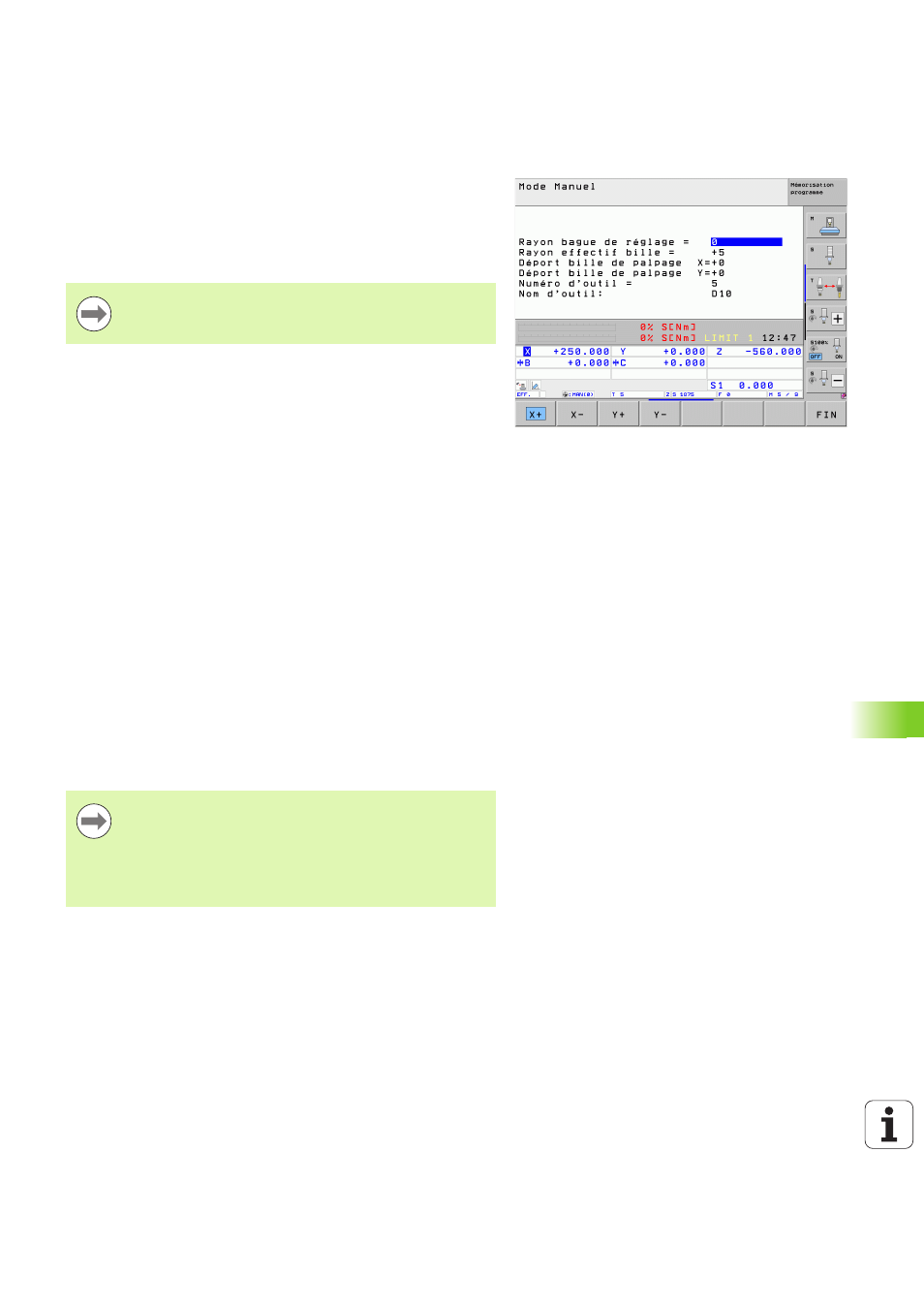

La TNC indique dans le menu de calibration le numéro et
le nom de l'outil, si le paramètre machine 7411=1.
