HEIDENHAIN iTNC 530 497
12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option
d
e
logiciel
1)

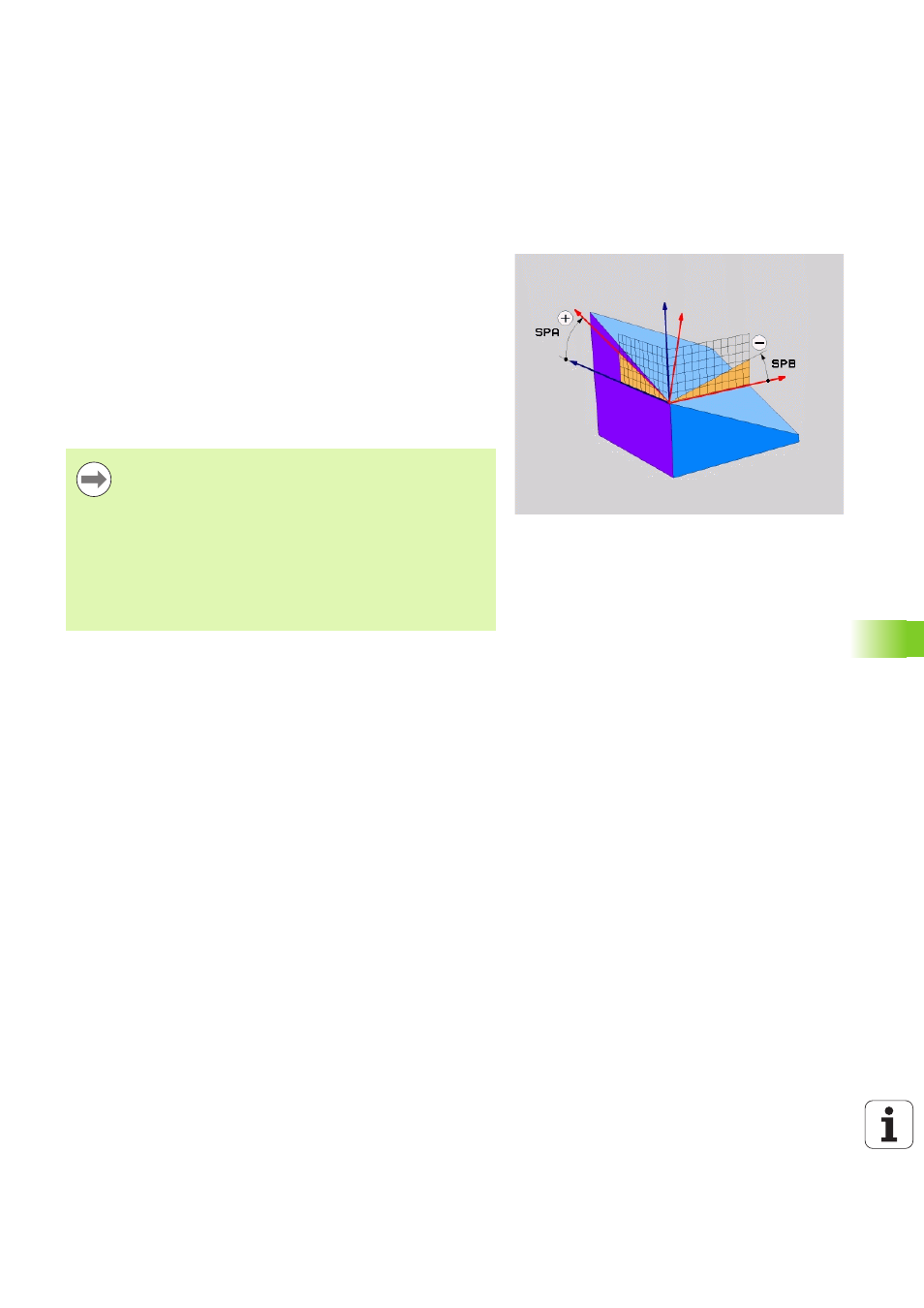

Définir le plan d'usinage avec les angles dans
l'espace
: PLANE SPATIAL
Application
Un angle dans l'espace défini un plan d'usinage avec jusqu'à trois
rotations du système de coordonnées. Deux méthodes de
construction mènent au même résultat.
 Rotations dans le référentiel fixe de la machine :
Dans l'ordre, il y a d'abord une rotation autour de l'axe machine C,
puis de l'axe machine B et enfin de l'axe machine A.
 Rotations dans chaque référentiel orienté :
Dans l'ordre, il y a d'abord une rotation autour de l'axe machine C,
puis de l'axe orienté B et enfin de l'axe orienté A. Ce point de vue
est en général plus compréhensible, car le suivi des rotations du
référentiel avec des axes rotatifs fixes est plus facile.
Remarques avant de programmer
Vous devez toujours définir les trois angles dans l'espace
SPA
, SPB et SPC, même si l'un d'entre eux est égal à 0.
La méthode correspond au cycle 19, à condition que les
données introduites dans le cycle 19 se réfèrent aux
angles dans l'espace.
Description des paramètres pour le comportement de
positionnement : voir „Définir le comportement de
positionnement de la fonction PLANE”, page 510
