506 Programmation : usinage multiaxes
12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option
d
e
logiciel
1)

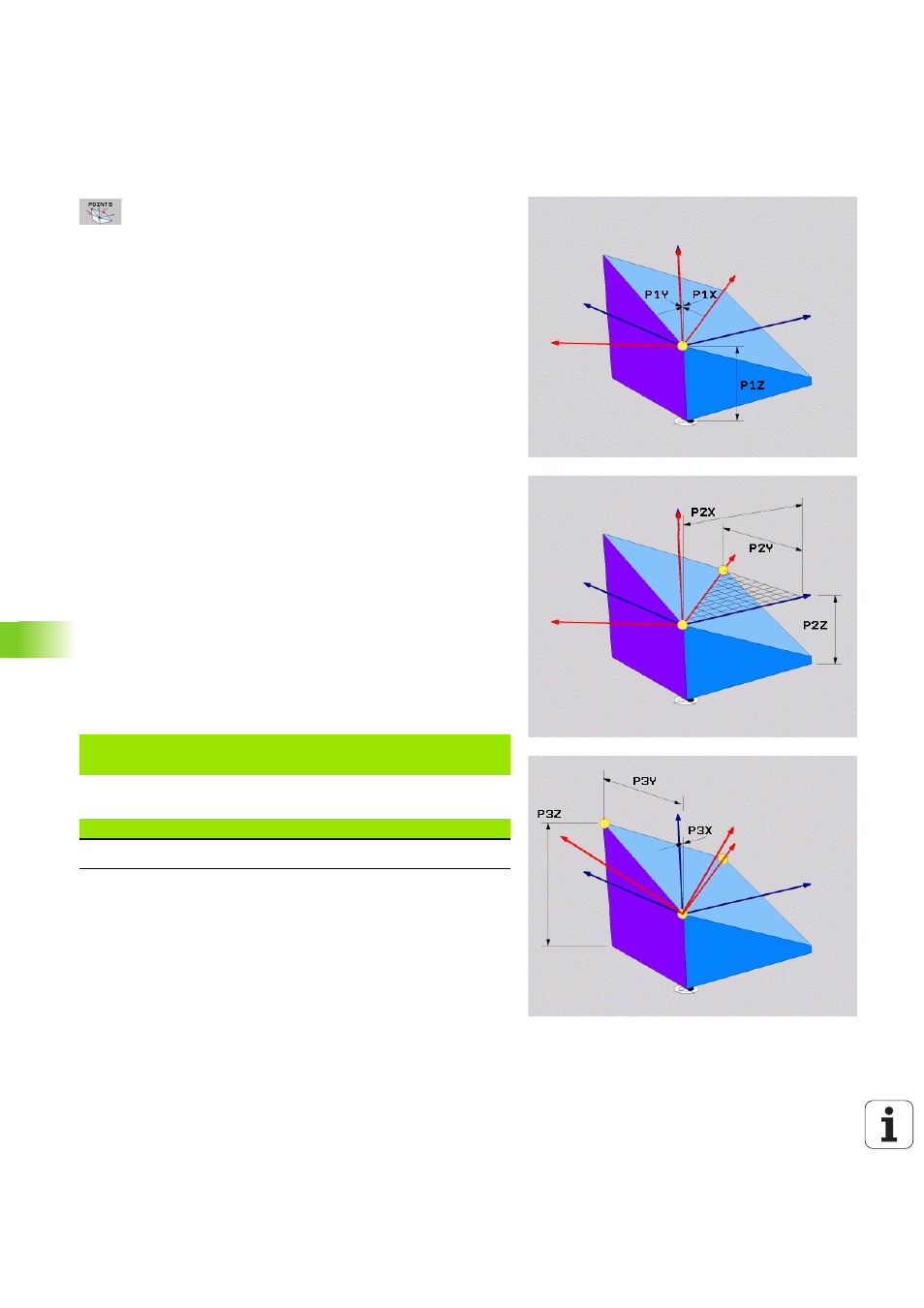

Paramètres à renseigner
 Coordonnée X 1er point du plan? : coordonnée X P1X
du premier point du plan (voir figure en haut à droite)
 Coordonnée Y 1er point du plan? : coordonnée Y P1Y
du premier point du plan (voir figure en haut à droite)
 Coordonnée Z 1er point du plan? : coordonnée Z P1Z
du 1er point du plan (voir figure en haut à droite)
 Coordonnée X 2ème point du plan? : coordonnée X
P2X du 2ème point du plan (voir figure de droite, au
centre)
 Coordonnée Y 2ème point du plan? : coordonnée Y
P2Y du 2ème point du plan (voir figure de droite, au
centre)
 Coordonnée Z 2ème point du plan? : coordonnée Z
P2Z du 2ème point du plan (voir figure de droite, au
centre)
 Coordonnée X 3ème point du plan? : coordonnée X
P3X du 3ème point du plan (voir figure en bas et à
droite)
 Coordonnée Y 3ème point du plan? : coordonnée Y
P3Y du 3ème point du plan (voir figure en bas et à
droite)
 Coordonnée Z 3ème point du plan? : coordonnée Z
P3Z du 3ème point du plan (voir figure en bas et à
droite)
 Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 510)
Séquence CN
Abréviations utilisées
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Abréviation Signification
POINTS De l'Anglais points = points
