HEIDENHAIN iTNC 530 235
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes
6.4 Contournages - Coordonnées
cartésiennes

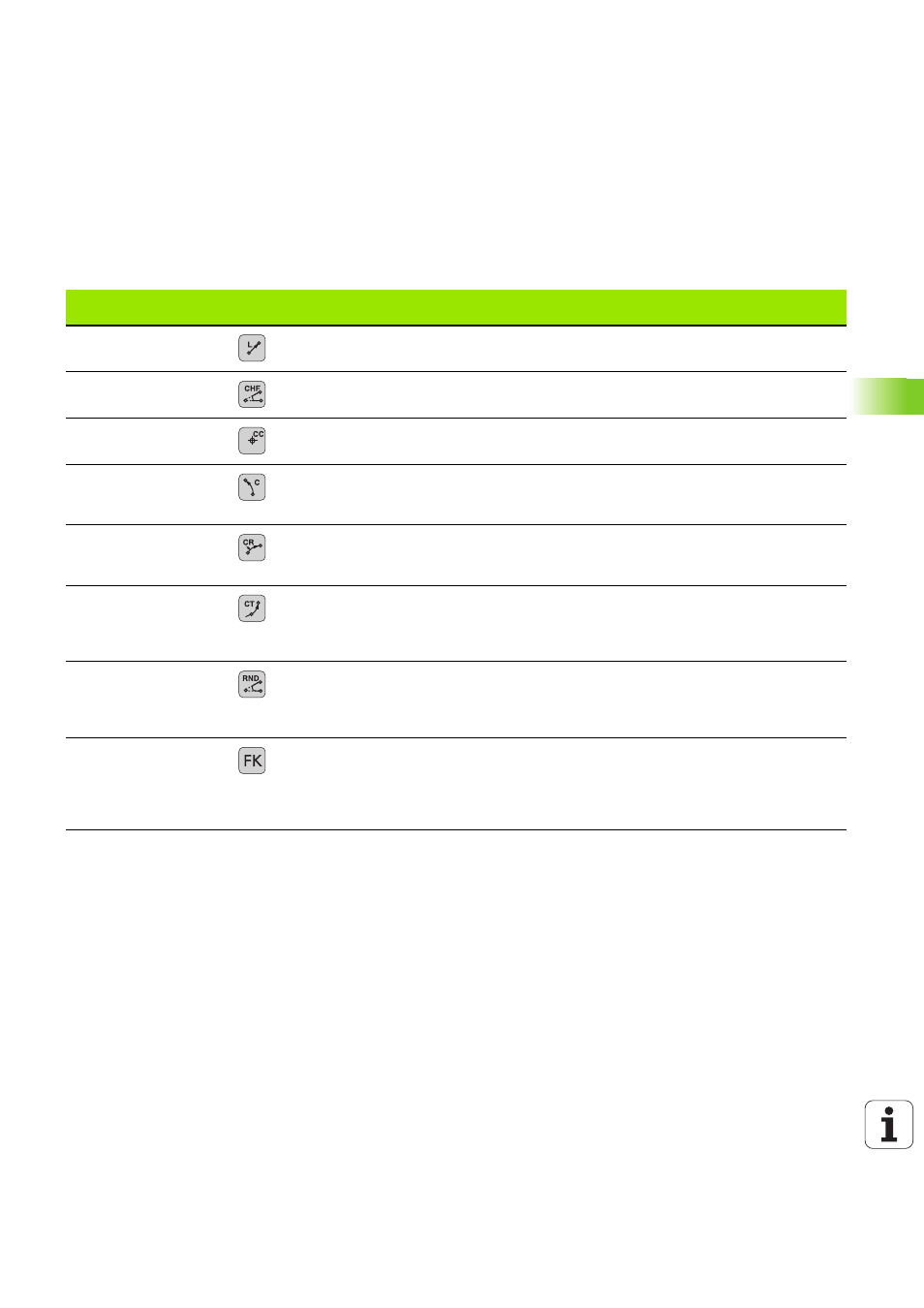

Résumé des fonctions de contournage
Fonction
Touche de
contournage
Mouvement d'outil Introductions requises Page
Droite L
angl. : Line Droite Coordonnées du point final
de la droite Page 236
Chanfrein : CHF
angl. : CHamFer Chanfrein entre deux
droites Longueur du chanfrein Page 237
Centre de cercle CC ;
angl. : Circle Center Aucun Coordonnées du centre du
cercle ou du pôle Page 239
Arc de cercle C
angl. : Circle Trajectoire circulaire au
point final de l'arc de cercle
avec centre du cercle CC Coordonnées du point final
du cercle, sens de rotation Page 240
Arc de cercle CR
angl. : Circle by Radius Trajectoire circulaire avec
rayon Coordonnées du point final
du cercle, rayon, sens de
rotation Page 241
Arc de cercle CT
angl. : Circle
Tangential Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent et suivant Coordonnées du point final
du cercle Page 243
Arrondi d'angle RND
angl. : RouNDing of
Corner Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent et suivant Rayon d’angle R Page 238
Programmation flexible
de contours FK Droite ou trajectoire
circulaire avec
raccordement quelconque
à l'élément de contour
précédent voir "Contournages –
Programmation flexible de
contours FK", page 256 Page 261
