HEIDENHAIN iTNC 530

539

12.6 Cor

rection d'outil tr

idimensi

onnelle (option de logiciel 2)

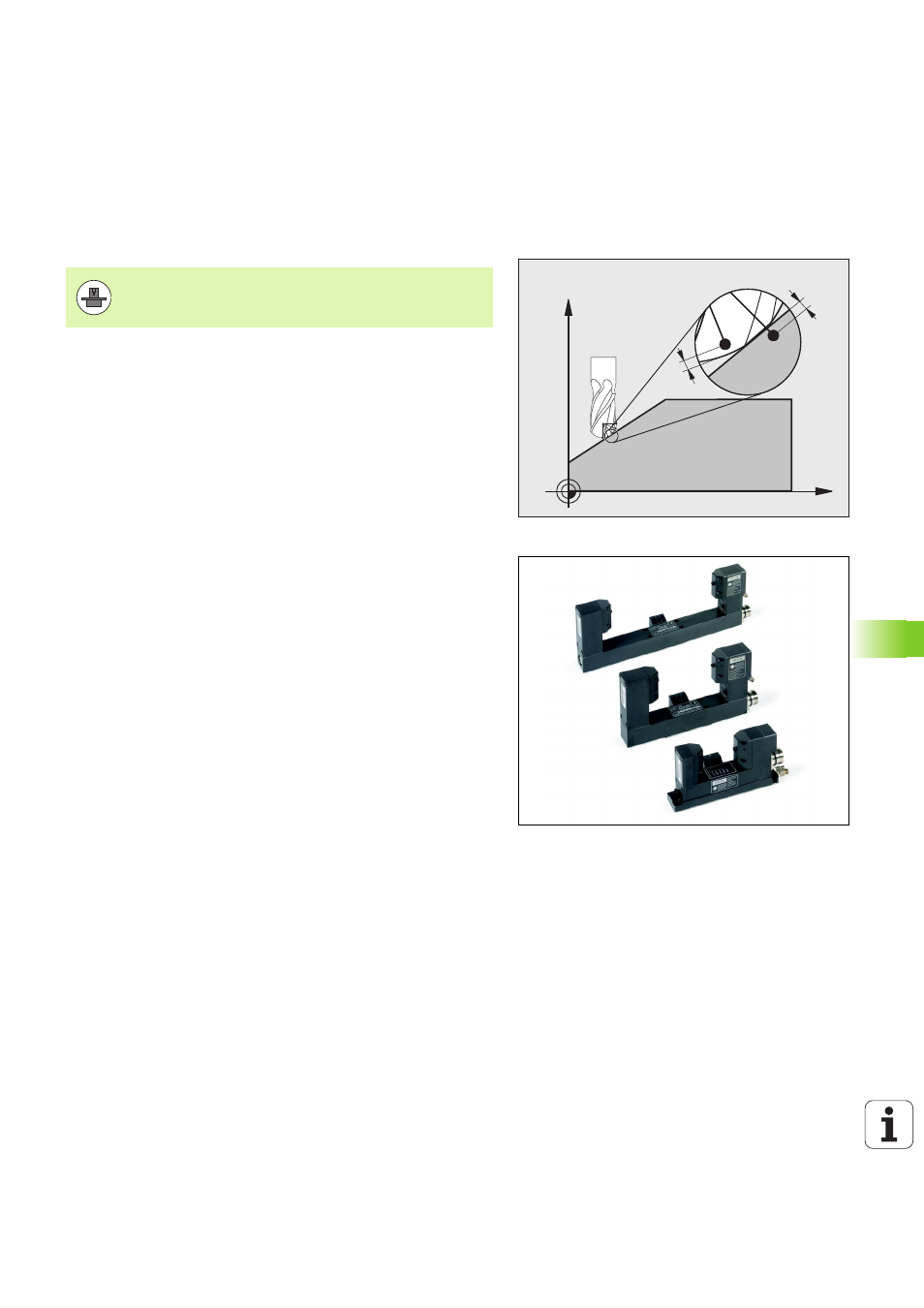

Correction de rayon d'outil 3D en fonction de
l'angle d'attaque (option de logiciel 3D-
ToolComp)

Le rayon effectif de la fraise hémisphérique s'écarte de la forme idéale
à cause des conditions d'usinage. L'erreur de forme maximale est
fournie par le fabricant d'outils, les écarts courants sont compris entre
0,005 et 0,01 mm.

L'erreur de forme peut être déterminée avec un système laser associé
à des cycles laser de la TNC et est mémorisée sous forme d'un
tableau de valeur de correction. Le tableau contient les valeurs
angulaires et l'écart mesuré par rapport au rayon nominal R2 à chaque
position angulaire.

Avec l'option logicielle 3D-ToolComp, la TNC peut, indépendamment
du point de contact de l'outil, compenser la valeur de correction définie
dans la table correspondante.

Conditions requises

L'option logicielle 3D-ToolComp est activée

L'option logicielle 2 Usinage 3D est activée

Au paramètre machine 7680, le bit 6 doit avoir la valeur 1 : la TNC
tient compte de R2 du tableau d'outils pour la correction de la
longueur d'outil.

La colonne DR2TABLE du tableau d'outils TOOL.T est activée
(paramètre-machine 7266.42)

L'outil a été mesuré avec un système laser et le tableau des valeurs
de correction est disponible dans un répertoire de TNC:\. Sinon,
vous pouvez créer manuellement le tableau de valeurs de correction
(voir „Tabl. de valeurs de correction” à la page 540).

Les dimensions d'outils L, R et R2 sont enregistrées dans le tableau
d'outils TOOL.T.

La colonne DR2TABLE du tableau d'outils TOOL.T contient le chemin
du tableau de valeurs de correction pour l'outil à corriger (sans
extension) (voir „Tableau d'outils : données d'outils standard” à la
page 184).

Programme CN : les séquences CN avec vecteurs normaux aux
surfaces sont indispensables (voir „Programme CN” à la page 542)

X

Z

DR2–0.004

DR2+0.002

Pour pouvoir utiliser l'option logicielle 92, 3D-ToolComp,
vous avez également besoin de l'option logicielle 2.
