HEIDENHAIN iTNC 530 281
7.
1 T
rait
e
ment des fic
h
iers DXF (option de logiciel)

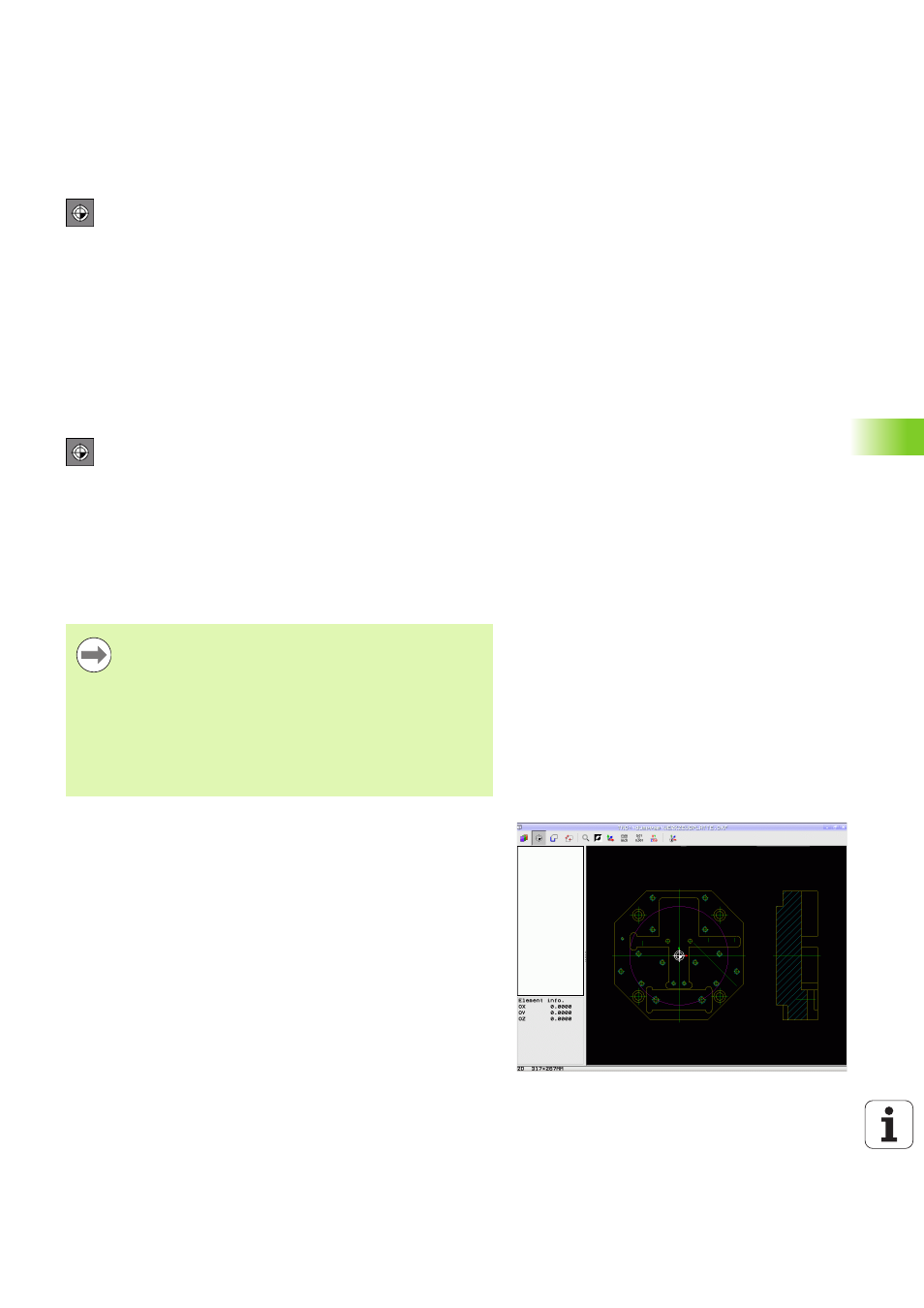

Sélection d'un point d'origine sur un seul élément
 Sélectionner le mode pour définir le point d'origine
 Utiliser le bouton gauche de la souris pour
sélectionner l'élément sur lequel vous voulez définir
le point d'origine. La TNC affiche alors les points
d'origine possibles, symbolisés par des étoiles, sur
l'élément sélectionné.
 Cliquer sur l'étoile correspondant au point d'origine de
votre choix. La TNC affiche alors le symbole du point
d'origine à l'endroit sélectionné. Au besoin, vous
pouvez utiliser la fonction zoom pour agrandir la taille
de l'élément sélectionné.
Sélection d'un point d'intersection entre deux éléments comme
point d'origine
 Sélectionner le mode permettant de définir le point
d'origine
 Cliquer sur le premier élément (droite, cercle entier ou
arc de cercle) avec le bouton gauche de la souris. La
TNC affiche alors les points d'origine possibles,
symbolisés par des étoiles, sur l'élément sélectionné.
 Cliquer sur le deuxième élément (droite, cercle entier
ou arc de cercle) avec le bouton gauche de la souris.
La TNC affiche alors le symbole du point d'origine au
niveau du point d'intersection.
Informations sur les éléments
La TNC affiche en bas, à gauche de l'écran, la distance entre le point
d'origine sélectionné et le point zéro du dessin.
La TNC calcule également le point d'intersection entre
deux éléments, même si celui-ci se trouve dans le
prolongement d'un des deux éléments.
S'il existe plusieurs points d'intersection, la TNC
sélectionne alors le point d'intersection le plus proche de
l'endroit sélectionné par la souris sur le deuxième
élément.
Si le calcul du point d'intersection n'est pas possible, la
TNC annule la sélection du premier élément.
