Axe Y
8
2.2.1 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)

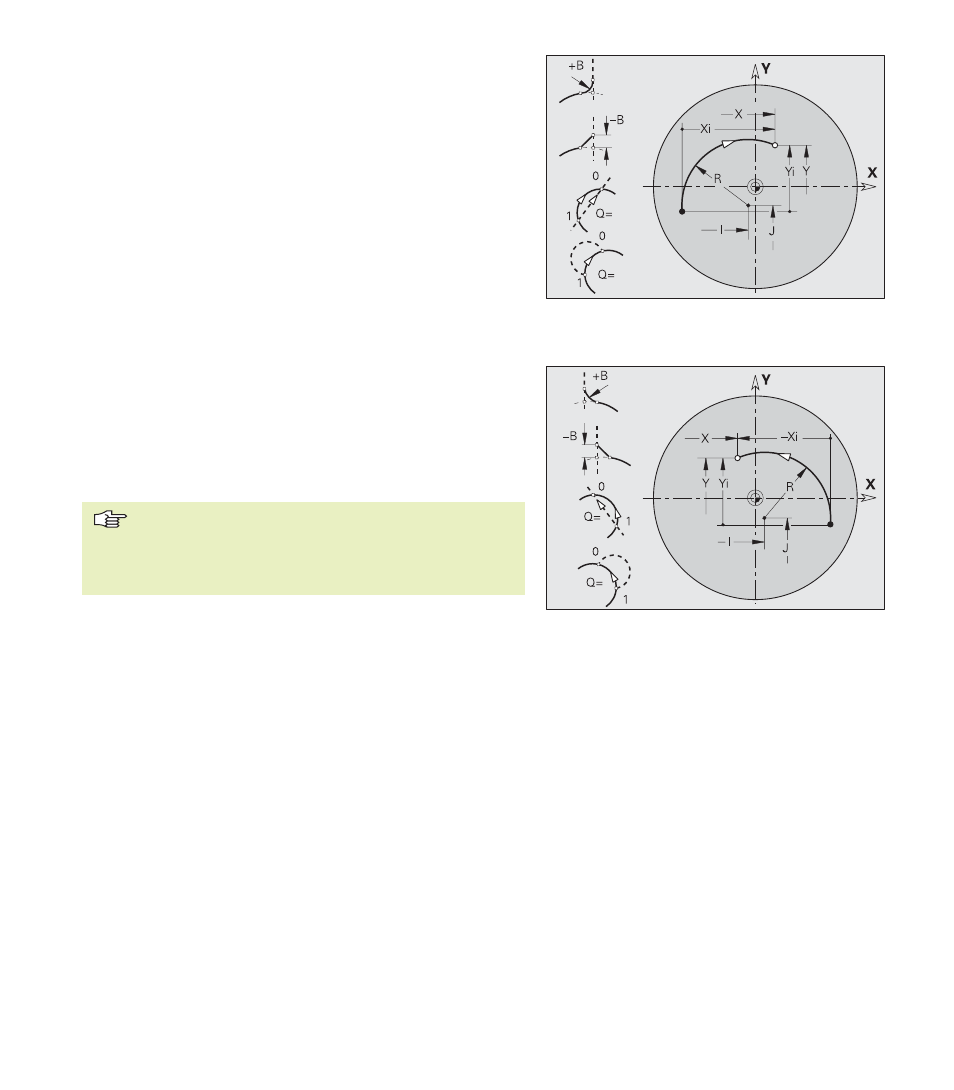

Arc de cercle G172-/G173-Géo
G172/G173 définit un arc de cercle dans un contour du plan XY.
Sens de rotation: cf. figure d'aide.
„Chanfrein/arrondi B“ définit la transition vers l'élément de contour
suivant. Programmez le point final théorique de l'élément de
contour si vous indiquez un chanfrein/arrondi.
Le „point d'intersection Q“ définit le point final si la droite coupe
un arc de cercle et si le point final n'est pas défini.
Paramètres
X, Y:
Point final (cote de rayon X)
I, J:
Centre (I=axe X, J=axe Y; I cote de rayon)
R:
Rayon
Q:
Point d'intersection – par défaut: 0
■
pour transition par une droite, on a:
Q=0: point d'intersection proche
Q=1: point d'intersection éloigné
■
pour transition par arc de cercle, on a:
Q=0: point d'intersection éloigné
Q=1: point d'intersection proche
B:
Chanfrein/arrondi
■
B aucune introduction: raccordement tangentiel
■
B=0: raccordement non tangentiel
■
B>0: rayon de l'arrondi
■
B<0: largeur du chanfrein
Programmation
■
X, Y: en absolu, incrémental, avec effet modal ou „?“
■
I, J: en absolu ou incrémental
■
le point final ne doit pas être sur le point initial (pas de
cercle entier).
G172
G173
