4.1.1 Définition des données de
référence
Vous définissez la position du contour sur la face
frontale, la face arrière ou le pourtour dans la boîte
de dialogue „données de référence“.

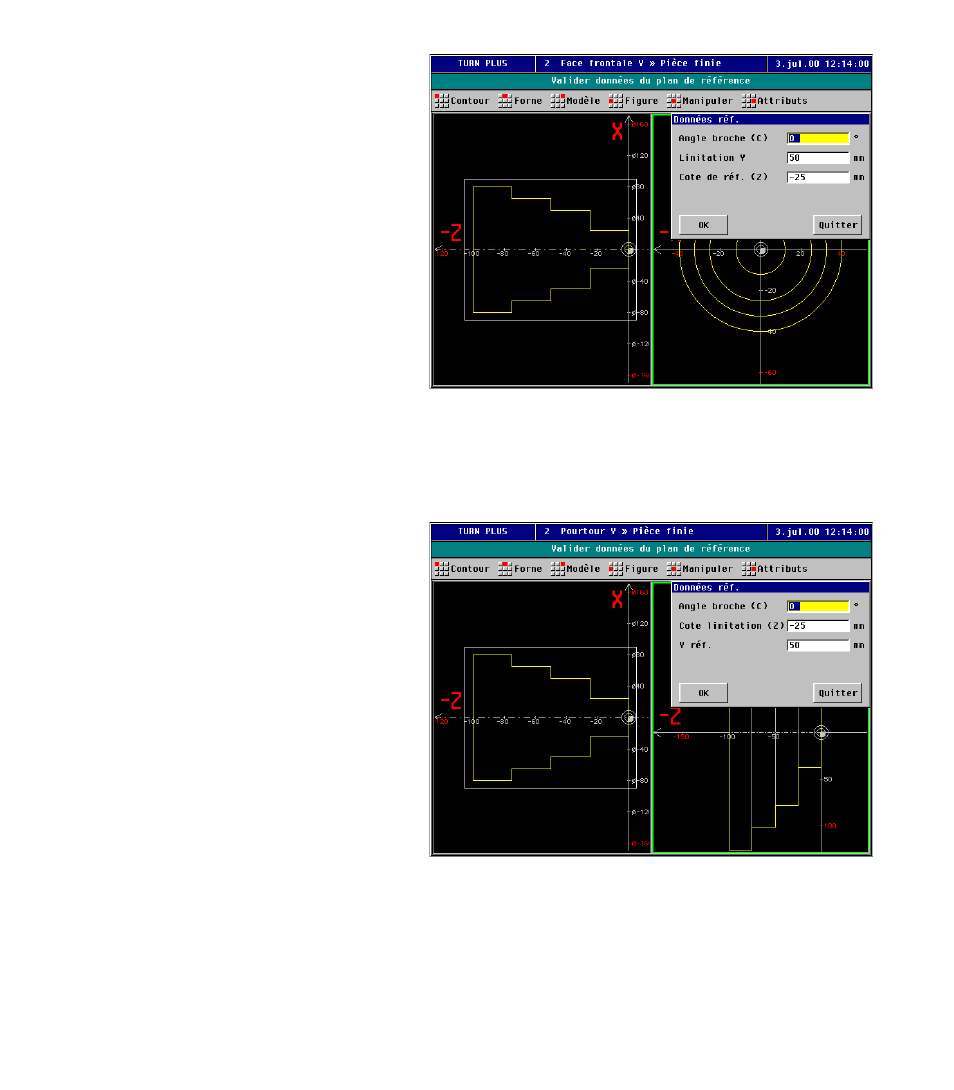

Paramètres face frontale Y/face arrière Y
C:
Angle de broche (position broche) – par
défaut: 0
Diamètre de limitation: sert à la limitation de coupe
lorsque la figure déborde de la pièce
Z: Cote de référence (position du plan de
référence)
4.1
.1 Définition des données de référ
ence
Paramètres du pourtour Y
C:
Angle de broche (position broche) – par
défaut: 0
Z: Limitation – position de référence pour
surfaces délimitées ou polygonales
Diamètre de référence:
■ Position de référence pour les figures/
contours
■ sert à la limitation de coupe lorsque la
figure déborde de la pièce
