CNC PILOT 4290 HEIDENHAIN 29

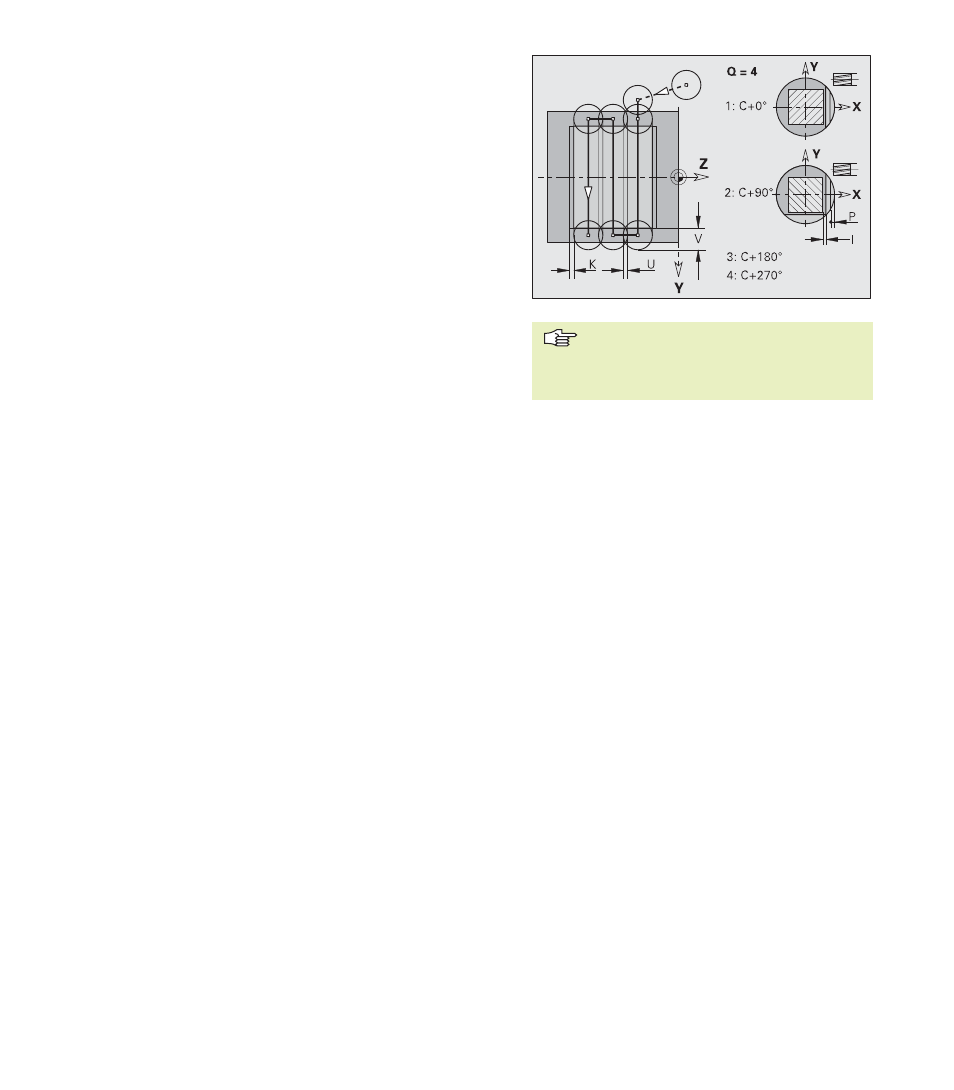

Lingots polygonaux, ébauche G843
G843 effectue l'ébauche avec G477-Géo (plan XY) ou G487-Géo
(plan YZ) de lingots polygonaux définis. Le cycle fraisage de
l'extérieur vers l'intérieur.
„U“ définit le recouvrement des trajectoires de fraisage. „V“ définit
la valeur en fonction de laquelle la fraise doit dépasser le rayon ex-
terne („U, V“ se réfèrent au diamètre de la fraise).
L'approche de la fraise a lieu en dehors de la matière.
Exécution du cycle
1 Position initiale (X, Y, Z, C) correspondant à la position avant le
cycle
2 calcule la répartition des passes (passes surfaces de fraisage,
passes fraisage en profondeur) et les positions de la broche
3 fait tourner la broche tourne à la première position; déplace la
fraise à la distance de sécurité et avance pour la première
profondeur de fraisage
4 fraise la surface
5 relève l'outil à la distance de sécurité, se déplace et plonge pour
la profondeur de fraisage suivante
6 répète 4...5 jusqu'à ce que la totalité de la surface soit fraisée
7 rétracte l'outil en fonction du „plan de retrait J“; la broche tourne
à la position suivante, la fraise se déplace à la distance de
sécurité et avance pour le plan de fraisage suivant
8 répète de 4...7 jusqu'à ce que toutes les faces soient fraisées
9 rétracte l'outil en fonction du „plan de retrait J“
Paramètres
NS:
Numéro de séquence – référence à la définition du contour
P: Profondeur de fraisage (max.) (plongée sur le plan de
fraisage)
I, K: Surépaisseur dans le sens X, Z
U: Facteur (min.) de recouvrement (recouvrement =
U*diamètre de la fraise) – par défaut: 0,5
V: Facteur de dépassement (dépassement = V*diamètre de la
fraise) – par défaut: 0,5
F: Avance de plongée (pour plongée en profondeur) – par
défaut: avance active
J: Plan de retrait – pas d'introduction: l'outil retourne à la
position initiale
■ plan XY: position de retrait dans le sens Z
■ plan YZ: position de retrait dans le sens X (cote de
diamètre)
2.3.4 Cycles de fraisage
Les surépaisseurs sont prises en
compte (G57:
sens X, sens Z; G58: surépaisseur
équidistante dans le plan de fraisage).
