Axe Y
12

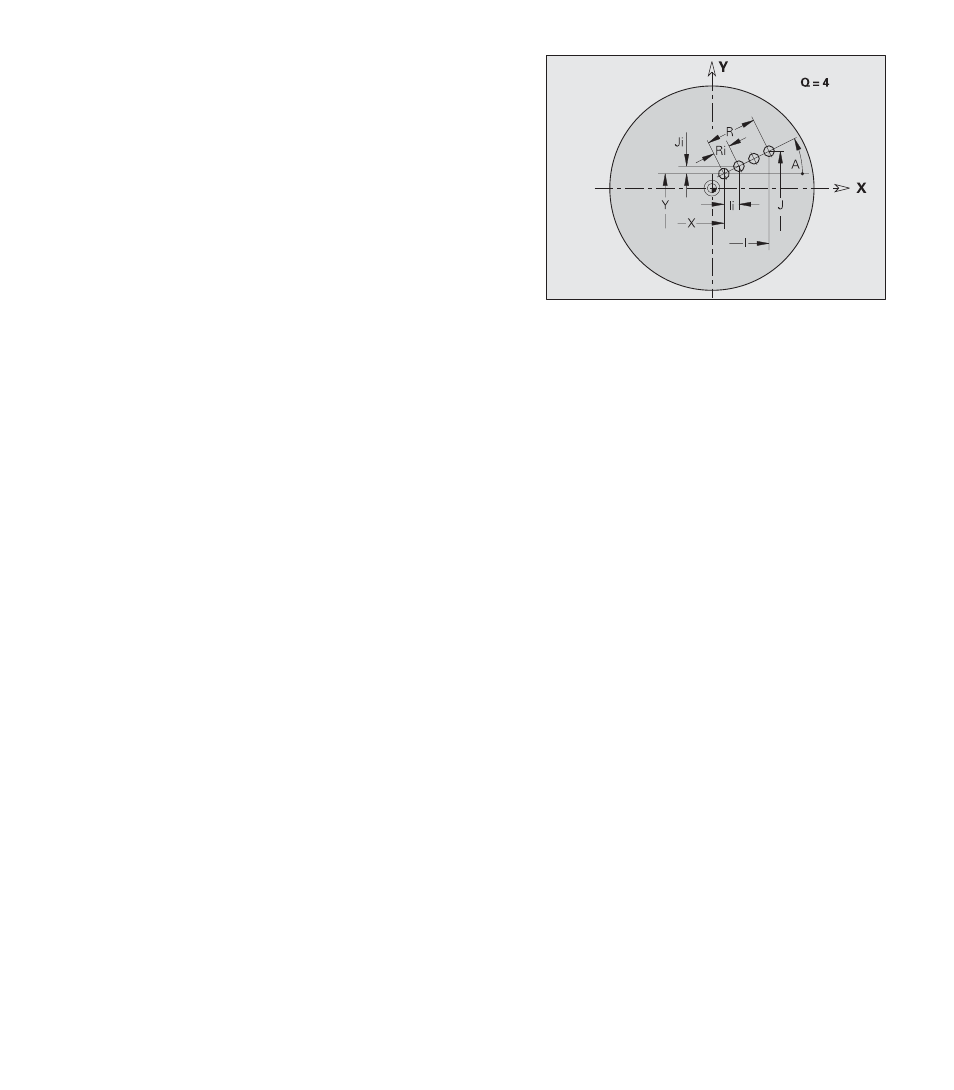

Modèle linéaire plan XY G471-Géo
G471 définit un modèle de trous linéaire dans le plan XY. G471 agit
sur le trou ou la figure défini(e) dans la séquence suivante
(G370..375, G377).
Remarques concernant la programmation
■
Programmer le trou/la figure dans la séquence suivante sans
centre.
■
Le cycle de fraisage (section USINAGE) appelle le trou/la figure
dans la séquence suivante – et non pas la définition du modèle.
Paramètres
Q:
Nombre de figures
X, Y:
Point initial du modèle (cote de rayon X)
I, J:
Point final du modèle (I=axe X, J=axe Y; I cote de rayon)
Ii, Ji:
Distance entre deux figures (dans le sens X/Y)
A:
Angle axe longitudinal du modèle (référence: axe X positif)
R:
Longueur totale du modèle
Ri:
Distance entre deux figures (distance modèle)
2.2.1 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)
