Axe Y 4
2
A
x
e
Y en DIN PLUS
2 Axe Y en DIN PLUS

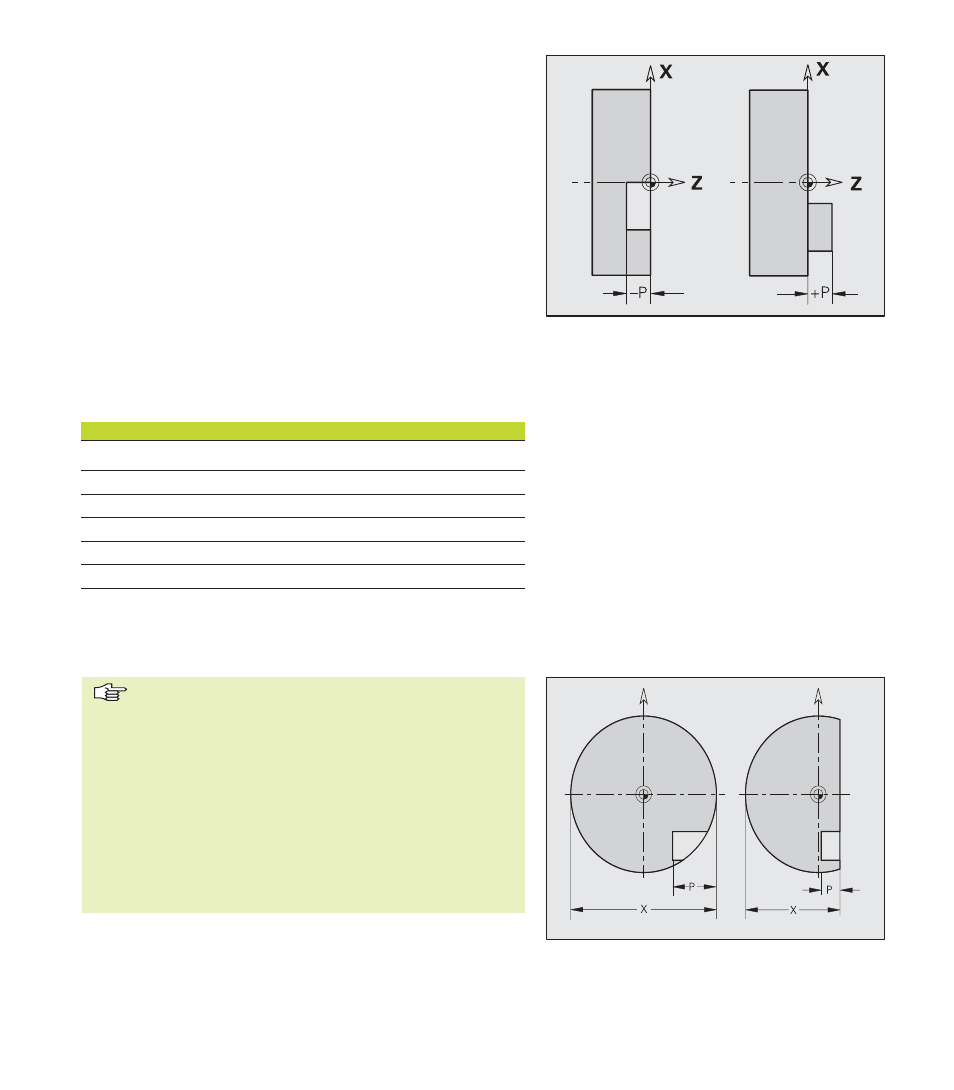

Profondeur de fraisage, position du contour
Vous définissez le „plan de référence“ ou le „diamètre de
référence“ dans l'indicatif de section. Vous définissez la profondeur
et la position d'un contour de fraisage (poche, îlot) dans la définition
du contour:
■ avec „Profondeur P“ dans la fonction G308 précédemment
programmée
■ en alternative pour les figures: paramètre de cycle
„Profondeur P“
Le signe de „Profondeur P“ détermine la position du contour de
fraisage:
■ P<0: poche
■ P>0: îlot
Le tableau illustre la relation entre l'indicatif de section et le signe
de „Profondeur P“ pour la position du contour de fraisage. Les
cycles de fraisage usinent en partant de la „surface“ pour aller vers
le „fond du fraisage“.
Section P Surface Fond frais.
FRONT_Y P<0 Z Z+P
FRONT_Y P>0 Z+P Z
FACE_ARR._Y P<0 Z Z–P
FACE_ARR._Y P>0 Z–P Z
POURTOUR_Y P<0 X X+(P*2)
POURTOUR_Y P>0 X+(P*2) X
X: Diamètre de référence dans l'indicatif de section
Z: Plan de référence dans l'indicatif de section
P: „Profondeur“ dans G308 ou dans les paramètres du cycle
Pour „P“, notez que: l'addition d'un nombre négatif
diminue le résultat – la soustraction d'un nombre négatif
augmente le résultat.
Îlots: Les cycles surfaçage usinent la totalité de la
surface décrite dans la définition du contour. Les îlots
définis à l'intérieur de cette surface ne sont pas pris en
compte.
PlanYZ (POURTOUR_Y):
■ La „profondeur P“ se réfère au „diamètre de
référence“.
■ Si le contour est fraisé sur une surface préalablement
usinée, la surface est considérée comme „diamètre de
référence“.
