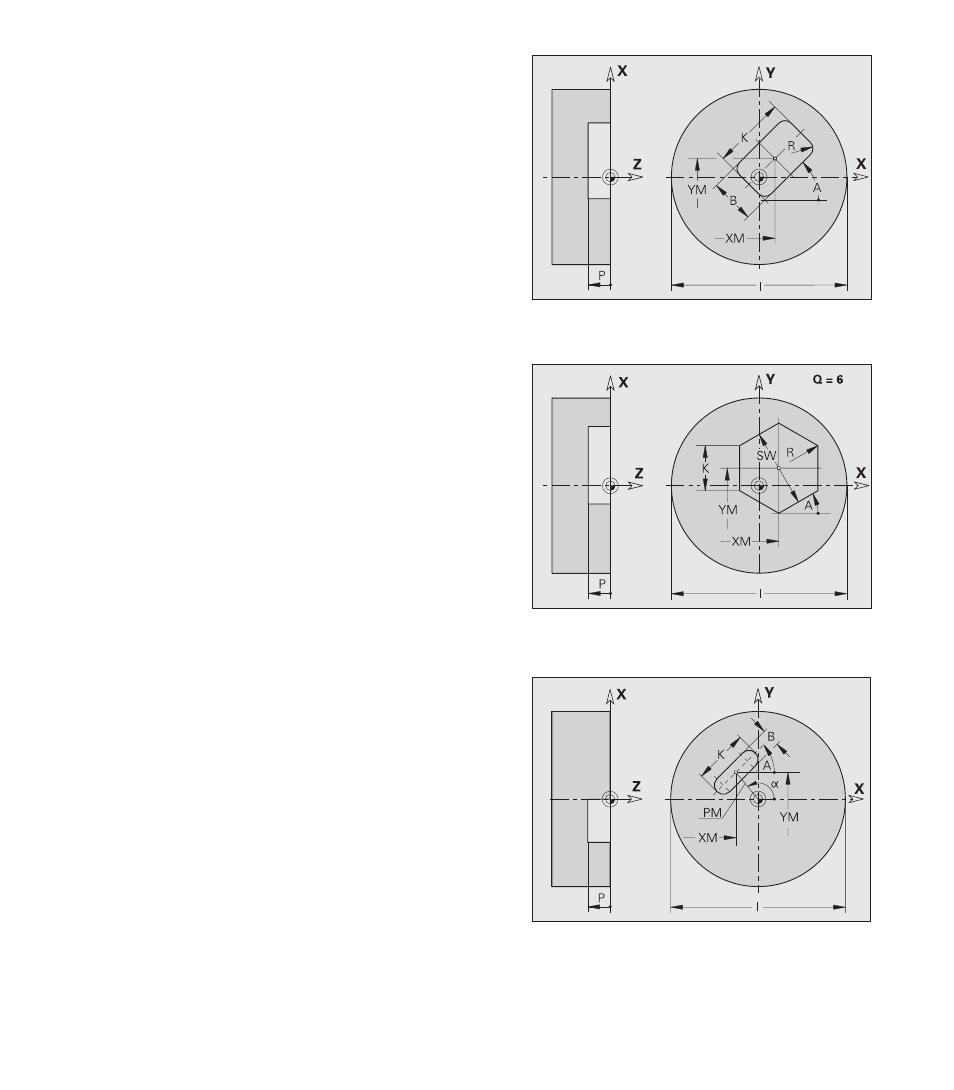

Rainure linéaire
Paramètres
XM(X), YM(Y): Centre en coordonnées cartésiennes (cote de rayon
XM)
PM,
α: Centre en coordonnées polaires (référence angle α: axe X
positif)
A:
Angle axe longitudinal de la rainure (référence: axe X)
K:
Longueur de la rainure
B:
Largeur de la rainure
P:
Profondeur de la figure
4.1
.2 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)
Rectangle
Paramètres
XM(X), YM(Y): Centre en coordonnées cartésiennes (cote de rayon
XM)
PM,
α: Centre en coordonnées polaires (référence angle α:
axe X positif)
A:
Anle de positionnement – Angle axe longitudinal du
rectangle (référence: axe X)
K:
Longueur du rectangle
B:
(Hauteur) largeur du rectangle
Chanfrein/arrondi
■
largeur du chanfrein
■
Rayon de l'arrondi
P:
Profondeur de la figure
Polygone
Paramètres
XM(X), YM(Y): Centre en coordonnées cartésiennes (cote de rayon
XM)
PM,
α: Centre en coordonnées polaires (référence angle α:
axe X positif)
A:
Angle de position – Angle par rapport à un côté du polygone
(référence: axe X)
Q:
Nombre de côtés
K:
Longueur du côté ou diamètre du cercle inscrit/rayon
interne)
Chanfrein/arrondi
■
largeur du chanfrein
■
Rayon de l'arrondi
P:
Profondeur de la figure
