Fenêtre du pourtour
Les représentations de contour et de déplacement
dans la fenêtre du pourtour sont orientées sur la
position sur le „développé du pourtour“
(désignation: CY) et sur les coordonnées Z.
3
A
x
e

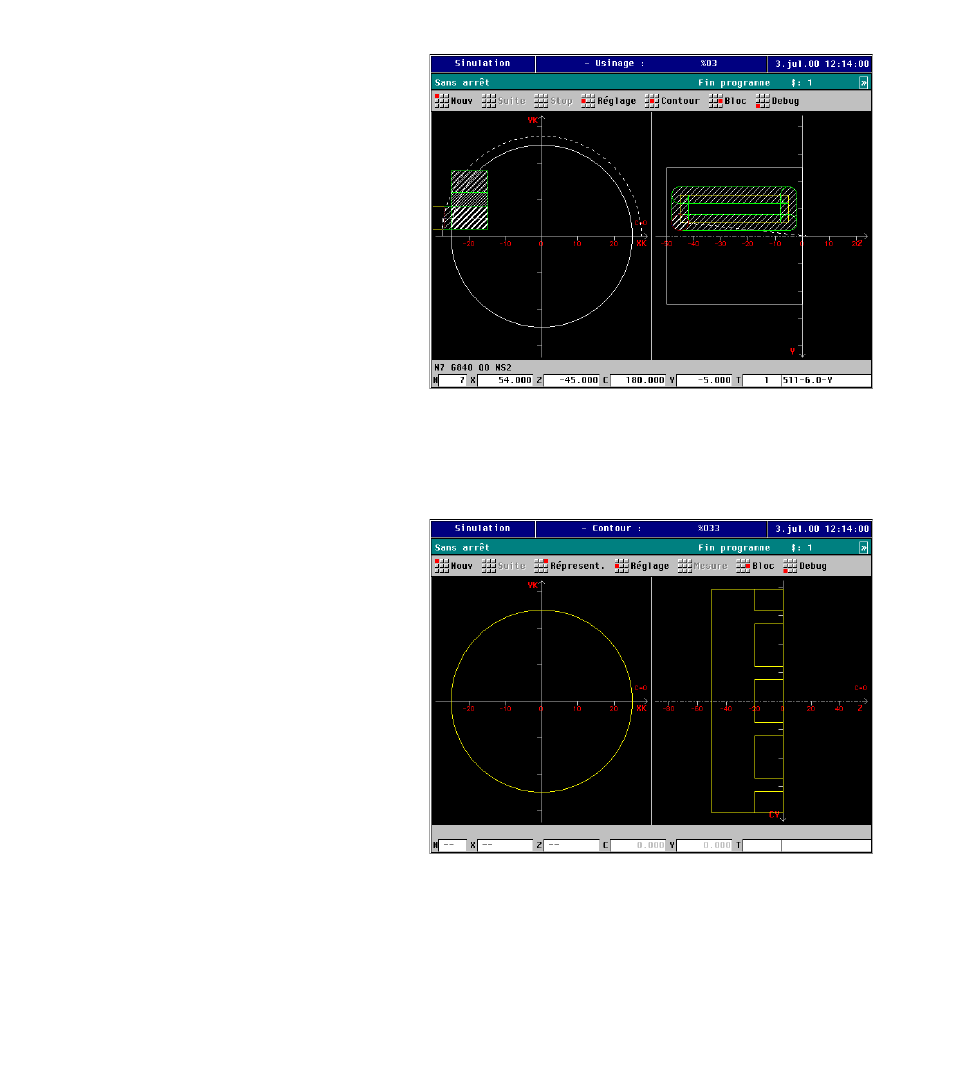

Y dans la simulation
Fenêtre face frontale
Dans la fenêtre face frontale, la représentation du
contour et du déplacement est réalisée dans le plan
XY en tenant compte de la position de la broche. La
position 0° de la broche est située sur l'axe X positif
(désignation: „XK“).
Fenêtre „vue latérale (YZ)“
Dans la fenêtre „vue latérale“, la représentation du
contour et du déplacement est réalisée dans le plan
YZ. Seules les coordonnées Y et Z – et non pas la
position broche – sont prises en compte.
