CNC PILOT 4290 HEIDENHAIN 17

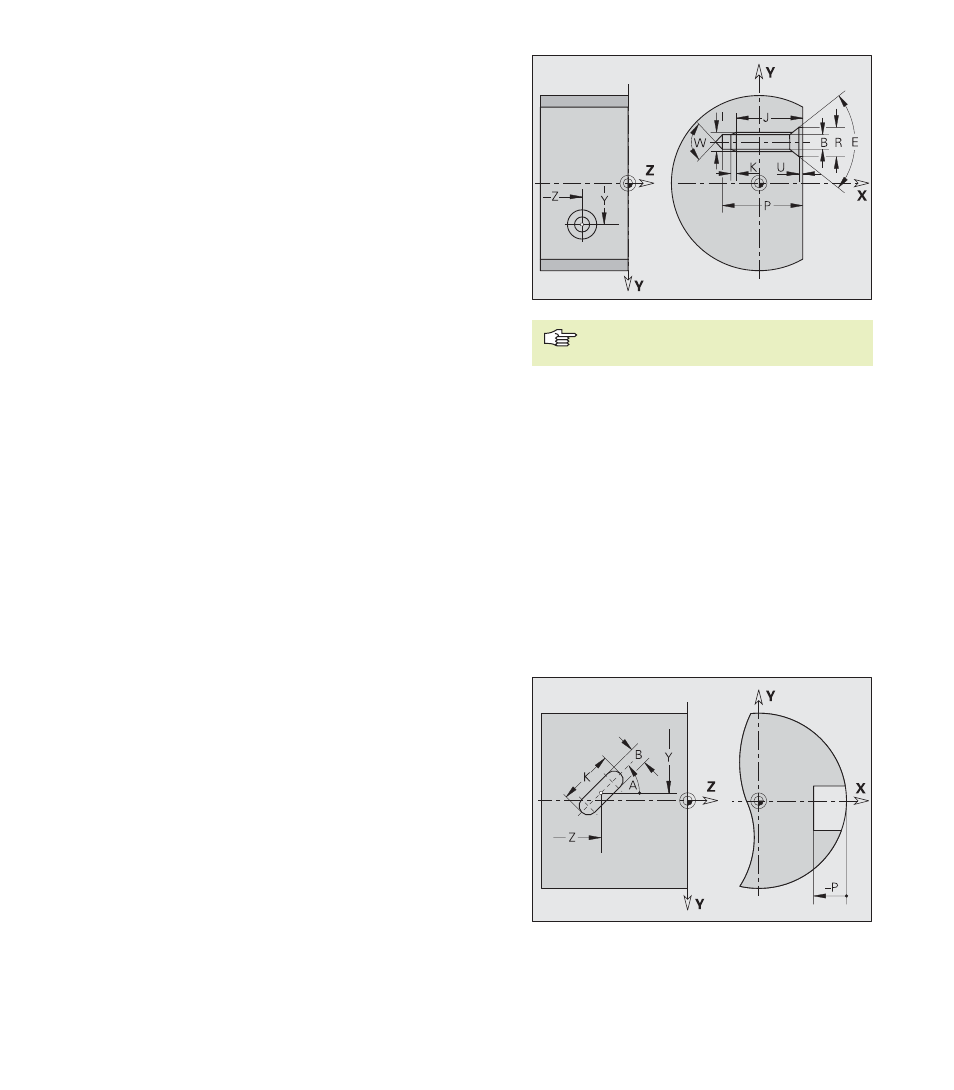

Perçage G380-Géo
G380 définit un trou indépendant avec lamage et taraudage dans le
plan YZ.
Paramètres
Y, Z:
Centre du trou
B: Diamètre de perçage
P: Profondeur de perçage (profondeur du trou et lamage –
sans pointe de perçage et de centrage)
W: Angle de pointe – par défaut: 180°
R: Diamètre de lamage
U: Profondeur de lamage
E: Angle de lamage
I: Diamètre du filet
J: Profondeur du filet
K: Attaque du filet (longueur en sortie)
F: Pas de vis
V: Filet à gauche ou à droite – par défaut: 0
■ V=0: filet à droite
■ V=1: filet à gauche
A: Angle – inclinaison du trou (référence: axe X positif; plage:
–90° < A < 90°)
O: Diamètre de centrage
Usiner avec G71...G74 les trous définis
avec G350-Géo.
Rainure linéaire G381-Géo
G381 définit une rainure linéaire dans le plan YZ.
Paramètres
Y, Z:
Centre de la rainure
X: Diamètre de référence
■ pas d'introduction: „X“ de l'indicatif de section
■ „X“ de G381 écrase „X“ de l'indicatif de section
K: Longueur de la rainure
B: Largeur de la rainure
A: Angle axe longitudinal de la rainure (référence: axe Z positif)
– par défaut: 0°
P: Profondeur de la poche – pas d'introduction: „P“ de G308
2.2.2 Cont
ours dans le plan
YZ (vue de dessus)
