Axe Y 54
Arcs de cercle
Lors de l'introduction d'un arc de cercle, vous sélectionnez le sens
de rotation à l'aide du symbole du menu et indiquez ensuite les
cotes de l'arc de cercle. Avec l'indication „tangentielle/non
tangentielle“, vous définissez la transition vers l'élément de contour
suivant.
Paramètres du point final de l'arc de cercle
Y, Z:
Point final en coordonnées cartésiennes
Yi, Zi: Distance point initial/point final dans le sens Y, Z
P,
α:
Point final en coordonnées polaires (référence angle
α: axe
Z positif)
Pi,
αi: Point final polaire, incrémental (Pi: distance linéaire entre le
point initial et le point final; référence
αi: angle compris
entre la ligne imaginaire au point initial, parallèle à l'axe Z et
la ligne point initial – point final)
Paramètres de centre de l'arc de cercle
YM, ZM: Centre
YMi, ZMi: distance entre le point initial et le centre dans le sens Y, Z
PM, β: Centre polaire (référence angle β: axe Z positif)
PMi, βi: Centre polaire, incrémental (PMi: distance linéaire entre le
point initial et le centre; référence βi: angle compris entre la
ligne imaginaire au point initial, parallèle à l'axe Z et la ligne
point initial – centre)
Autres paramètres
Rayon: Rayon de l'arc de cercle
WA: Angle compris entre l'axe Z positif et la tangente au point
initial de l'arc de cercle
WE: Angle compris entre l'axe Z positif et la tangente au point
final de l'arc de cercle
WV: Angle compris entre l'élément précédent et la tangente au
point initial de l'arc de cercle
WN: Angle compris entre la tangente au point final de l'arc de
cercle et l'élément suivant
WV, WN:
■ Partant de l'élément précédent/suivant, l'angle est dirigé
dans le sens horaire vers le nouvel élément
■ Arc de cercle comme élément précédent/suivant: angle
vers tangente
4.1
.3 Cont
ours dans le plan
YZ (vue de dessus)

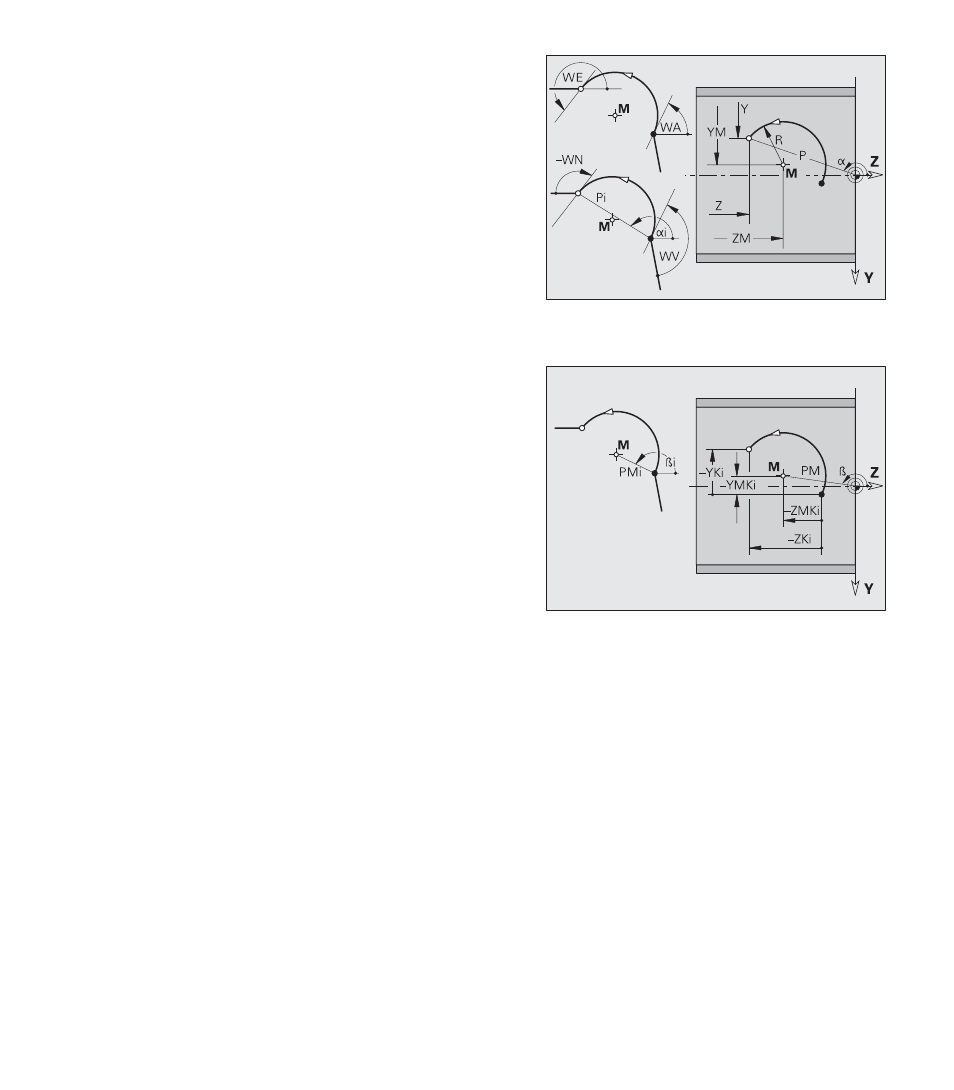

Exemple: Arc de cercle CCW (cotation du point fi-
nal)
Exemple: Arc de cercle CCW (cotation du centre)
