CNC PILOT 4290 HEIDENHAIN 33
2.3.5 Usinage intégral
2.3.5 Usinage intégral
Pour l'usinage intégral, l'usinage sur la face avant et sur la face
arrière est défini dans un programme CN. Pour changer les pièces,
vous disposez de programmes experts qui tiennent compte la
configuration du tour (cf. Manuel d'utilisation „
4.10.3 Usinage
intégral“).
Principes de base

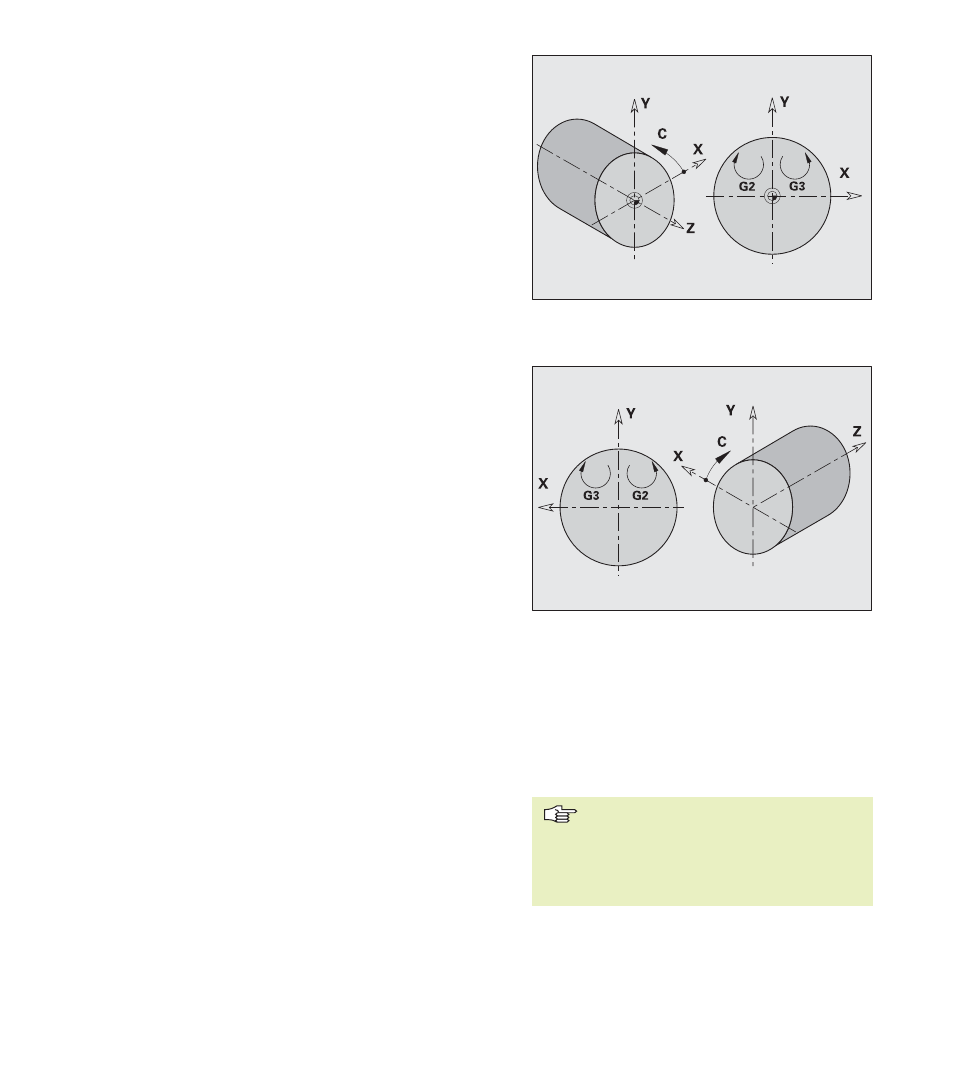

Contours sur face arrière, axe Y: L'orientation de l'axe X est „liée à
la pièce“. Pour la face arrière, il en résulte donc:
■ Orientation de l'axe X „vers la gauche“ (face frontale: „vers la
droite“)
■ Sens de rotation pour arcs de cercle G2: „sens anti-horaire“
■ Sens de rotation pour arcs de cercle G3: „sens horaire“
Programmation
Lors de la programmation du contour de la face arrière, il convient
de tenir compte de l'orientation de l'axe X et du sens de rotation
pour les arcs de cercle.
Tant que vous utilisez les cycles de perçage et de fraisage, vous
n'avez à tenir compte d'aucunes particularités pour l'usinage sur la
face arrière car ces cycles se réfèrent à des contours préalablement
définis.
Pour l'usinage sur la face arrière avec les commandes de base
G0..G3, G12.. G13, les conditions sont les mêmes que les
conditions relatives aux contours sur la face arrière.
Tournage
Les programmes experts de changement de pièces contiennent
des fonctions de conversion et d'inversion. Règles en vigueur pour
l'usinage sur la face arrière (2ème serrage):
■ Sens +: on s'éloigne de la pièce
■ Sens –: on se dirige vers la pièce
■ G2/G12: arcs de cercle „sens horaire“
■ G3/G13: arcs de cercle „sens anti-horaire“
Usinage intégral avec contre-broche
G30: Le programme expert commande l'inversion de l'axe Z et la
conversion des arcs de cercle (G2, G3, ..) . La conversion des arcs
de cercle est nécessaire pour le tournage et pour l'usinage avec
l'axe C.
G121: Le programme expert décale le contour et inverse le
système de coordonnées (axe Z). Toute autre programmation de
G121 est généralement inutile pour l'usinage de la face arrière
(2ème serrage).
Usinage intégral avec une broche
G30: n'est généralement pas nécessaire
G121: Le programme expert inverse le contour. Toute autre
programmation de G121 est généralement inutile pour l'usinage de
la face arrière (2ème serrage).
Face frontale
Face arrière
Travail sans programmes experts
Si vous n'utilisez pas les fonctions de conversion et
d'inversion, le principe suivant est de rigueur:
■ Sens +: on s'éloigne de la broche principale
■ Sens –: on se dirige vers la broche principale
■ G2/G12: arcs de cercle „sens horaire“
■ G3/G13: arcs de cercle „sens anti-horaire“
Pour l'usinage avec axe Y sur la face
arrière (face frontale arrière), vous devez
désactiver la conversion des arcs de
cercle (G30 H2) et réactiver celle-ci (G30
H1) pour le tournage et l'usinage du plan
YZ (pourtour).
