CNC PILOT 4290 HEIDENHAIN

53

4.1

.3 Cont

ours dans le plan

YZ (vue de dessus)

4.1.3 Contours dans le plan YZ (vue de dessus)

Point de départ du contour

Y, Z:

Point initial du contour

P,

α:

Point initial du contour polaire (référence angle

α: axe Z

positif)

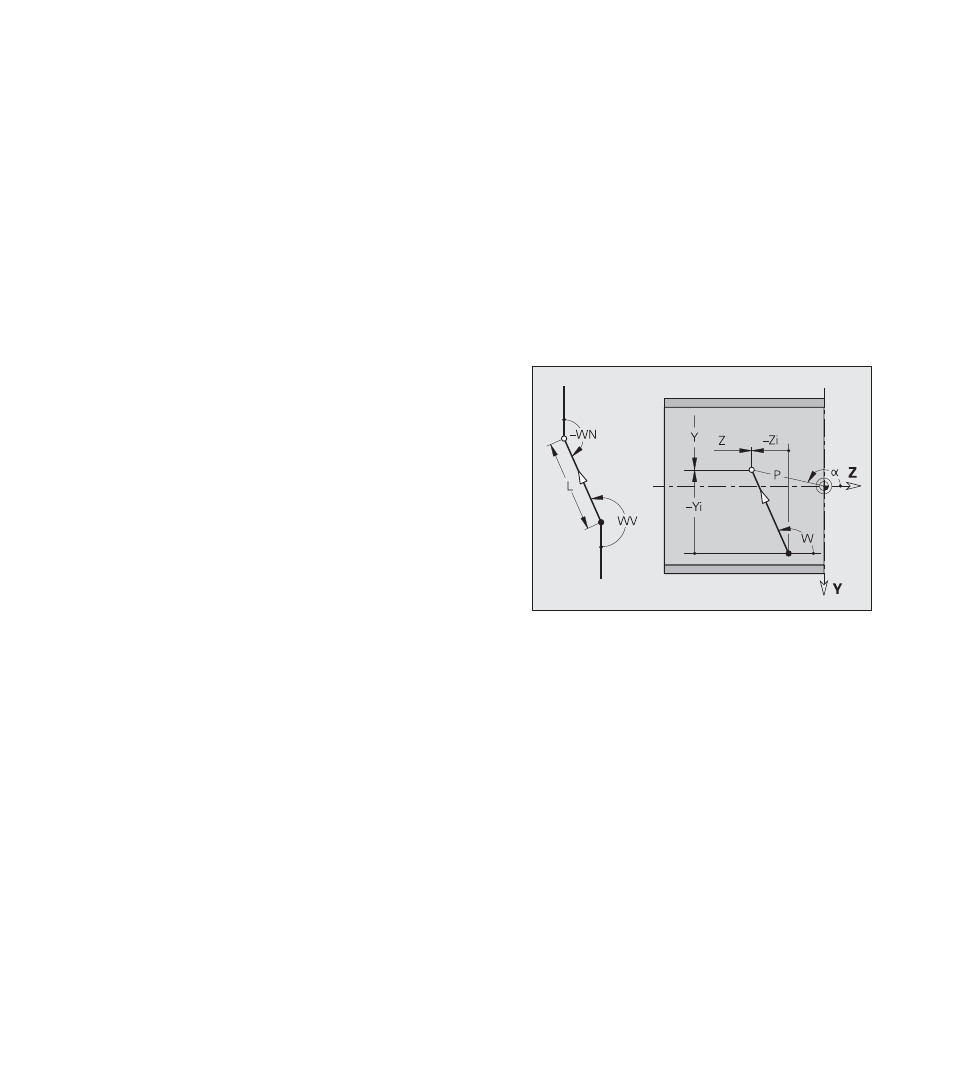

Droite

Lors de l'introduction d'une droite, vous sélectionnez son sens à
l'aide du symbole du menu et en inscrivez les cotes. Avec
l'indication „tangentielle/non tangentielle“, vous définissez la
transition vers l'élément de contour suivant.

Paramètres
Y, Z:

Point final en coordonnées cartésiennes

Yi, Zi:

Distance point initial/point final dans le sens Y, Z

P,

α:

Point final en coordonnées polaires (référence angle

α: axe

Z positif)

L:

Longueur de la droite

W(A):

Angle de la droite (référence: axe Z positif)

WV:

Angle par rapport à l'élément précédent

WN:

Angle par rapport à l'élément suivant

WV, WN:

Partant de l'élément précédent/suivant, l'angle est dirigé

dans le sens horaire vers le nouvel élément

Arc de cercle comme élément précédent/suivant: angle

vers tangente
