CNC PILOT 4290 HEIDENHAIN
59

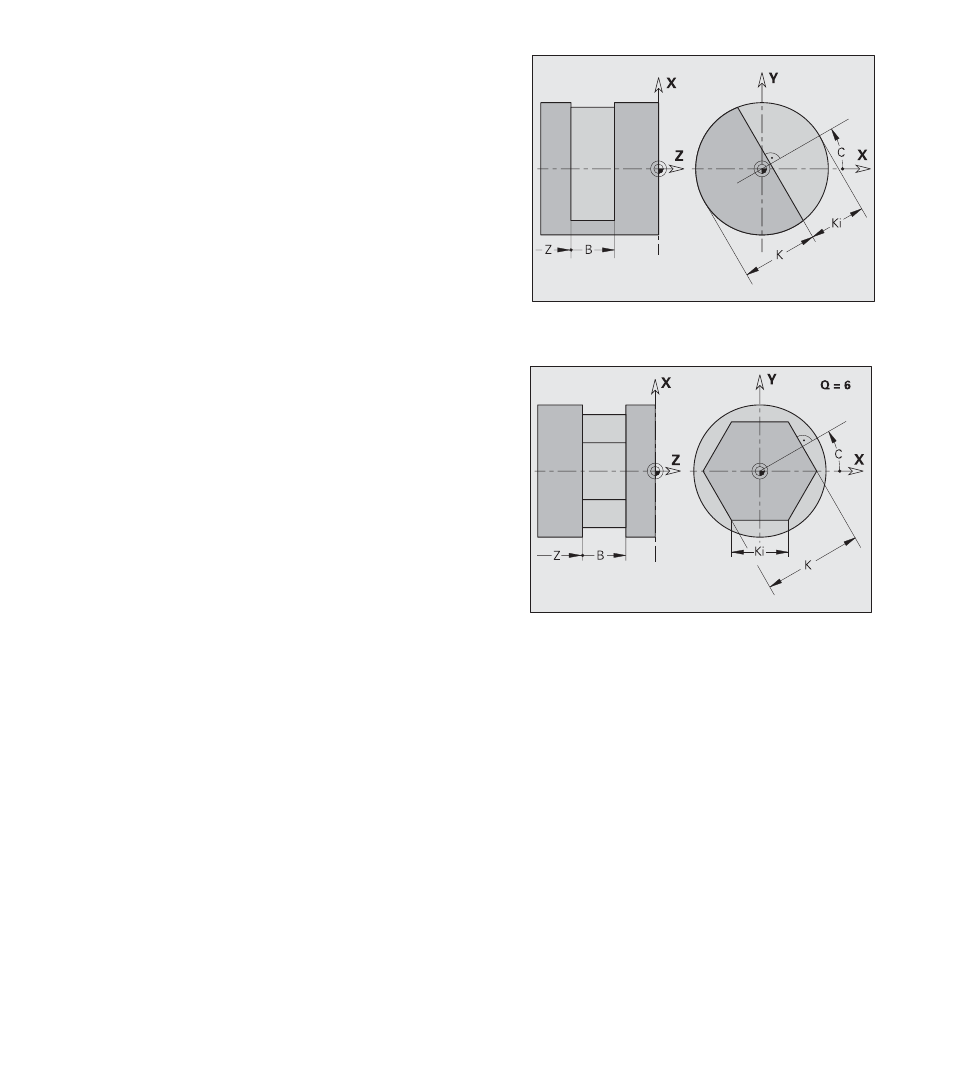

Lingots polygonaux
Paramètres
Q:
Nombre de côtés (Q ‡ 2)
K:
SW Diamètre du cercle inscrit
Ki:
Longueur côté
B:
Largeur (référence: côté de référence Z)
■
B<0: surface dans le sens négatif de Z
■
B>0: surface dans le sens positif de Z
Surface délimitée
Paramètres
Ki:
Profondeur (matière à fraiser)
K:
Epaisseur résiduelle (restant de matière)
B:
Largeur (référence: côté de référence Z)
■
B<0: surface dans le sens négatif de Z
■
B>0: surface dans le sens positif de Z
4.1
.3 Cont
ours dans le plan
YZ (vue de dessus)
