Limitation de coupe
Si des parties du contour de fraisage sont situées en dehors du
contour de tournage, vous délimitez la surface à usiner au moyen
du „diamètre surface X / diamètre de référence X“ (paramètres
pour indicatifs de sections ou définition de figures).
2
A
x
e
Y en DIN PLUS

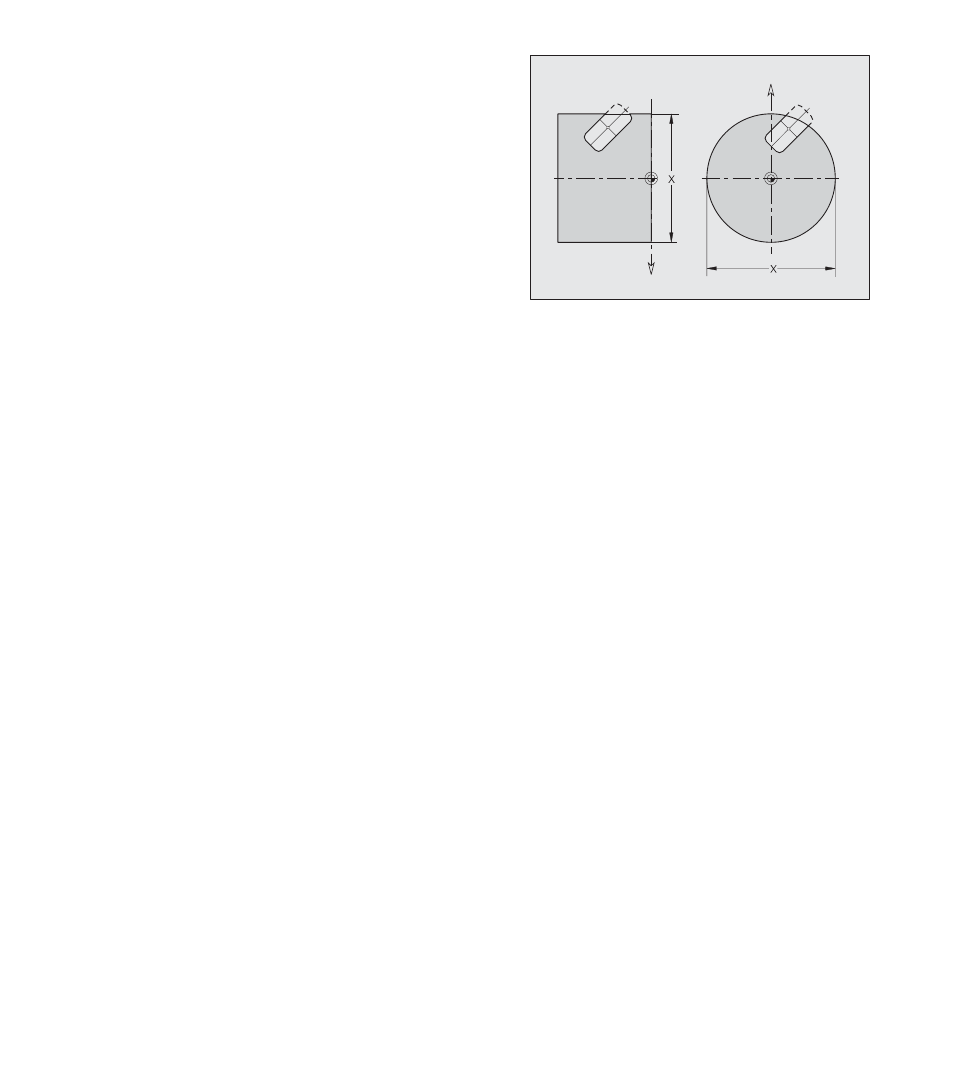

Limitation de coupe dans les plans YZ et XY.
Contours sur plusieurs plans
Vous programmez les contours imbriqués hiérarchiquement (poche
à l'intérieur d'une poche, par exemple) de la manière suivante:
■ Pour chaque poche/îlot, vous définissez un indicatif de section ou
■ vous débutez avec „G308 Début îlot/poche“ et terminez avec
„G309 Fin poche/îlot“.
