CNC PILOT 4290 HEIDENHAIN 7

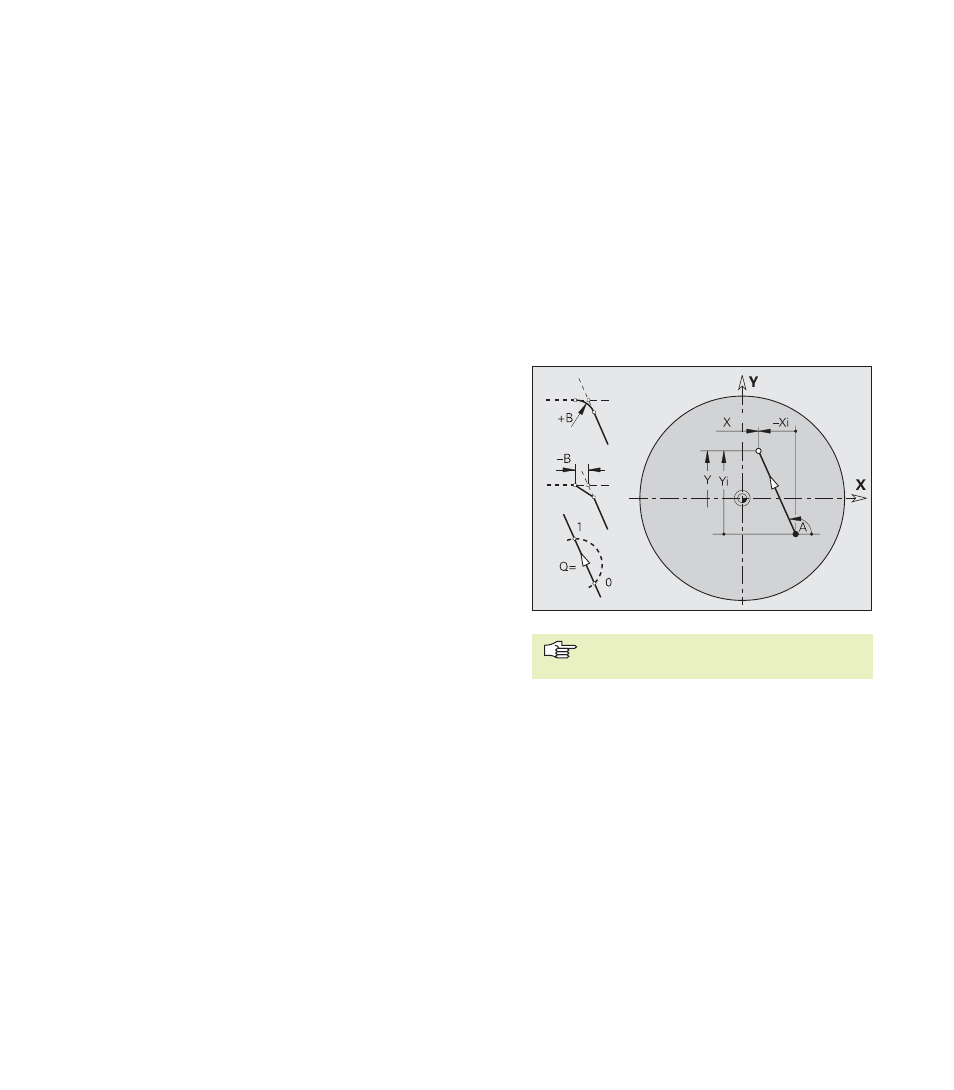

Droite G171-Géo
G171 définit une droite dans un contour du plan XY.
„Chanfrein/arrondi B“ définit la transition vers l'élément de contour
suivant. Programmez le point final théorique de l'élément de
contour si vous indiquez un chanfrein/arrondi.
Le „point d'intersection Q“ définit le point final si la droite coupe
un arc de cercle et si le point final n'est pas défini.
Paramètres
X,Y:
Point final (cote de rayon X)
A: Angle par rapport à l'axe positif X
B: Chanfrein/arrondi
■ B aucune introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
Q: Point d'intersection – par défaut: 0
■ Q=0: point d'intersection proche
■ Q=1: point d'intersection éloigné
2.2.1 Cont
ours dans le plan XY (face fr
ontale et ar
ri
è
re)
2.2 Fonctions G pour définition du
contour
2.2.1 Contours dans le plan XY (face frontale et
arrière)
Point initial du contour G170-Géo
G170 définit le point initial d'un contour dans le plan XY.
Paramètres
X,Y:
Point initial du contour (cote de rayon X)
Programmation X, Y: en absolu, en
incrémental, avec effet modal ou „?“
