Finition surfaçage G842
G842 effectue la finition avec G376-Géo (plan XY) ou G386-Géo
(plan YZ) de surfaces définies. Le cycle frais de l'extérieur vers
l'intérieur.

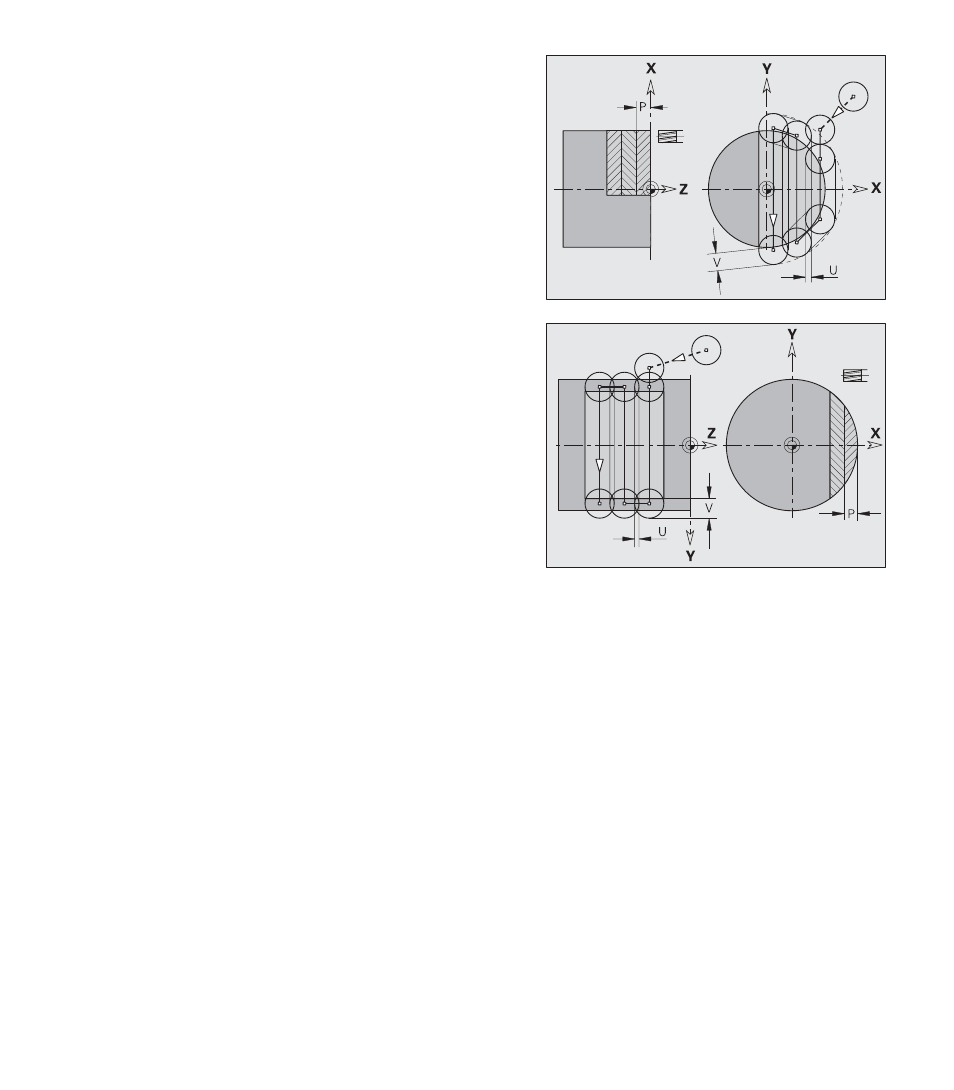

„U“ définit le recouvrement des trajectoires de fraisage. „V“ définit
la valeur en fonction de laquelle la fraise doit dépasser le rayon ex-
terne (référence: diamètre de la fraise).
L'approche de la fraise a lieu en dehors de la matière.
Exécution du cycle
1 Position initiale (X, Y, Z, C) correspondant à la position avant le
cycle
2 calcule la répartition des passes (passes surfaces de fraisage,
passes fraisage en profondeur)
3 déplace l'outil à la distance de sécurité et plonge pour la
première profondeur de fraisage
4 fraise la surface
5 relève l'outil à la distance de sécurité, se déplace et plonge pour
la profondeur de fraisage suivante
6 répète 4...5 jusqu'à ce que la totalité de la surface soit fraisée
7 rétracte l'outil en fonction du „plan de retrait J“
Paramètres
NS:
Numéro de séquence – référence à la définition du contour
H: Sens du fraisage (se référant à l'usinage des flancs) – par
défaut: 0
■ H=0: en opposition
■ H=1: en avalant
P: Profondeur de fraisage (max.) (plongée sur le plan de
fraisage)
U: Facteur (min.) de recouvrement (recouvrement =
U*diamètre de la fraise) – par défaut: 0,5
V: Facteur de dépassement (dépassement = V*diamètre de la
fraise) – par défaut: 0,5
F: Avance de plongée (pour plongée en profondeur) – par
défaut: avance active
J: Plan de retrait – pas d'introduction: l'outil retourne à la
position initiale
■ plan XY: position de retrait dans le sens Z
■ plan YZ: position de retrait dans le sens X (cote de
diamètre)
2.3.4 Cycles de fraisage
