Axe Y 56

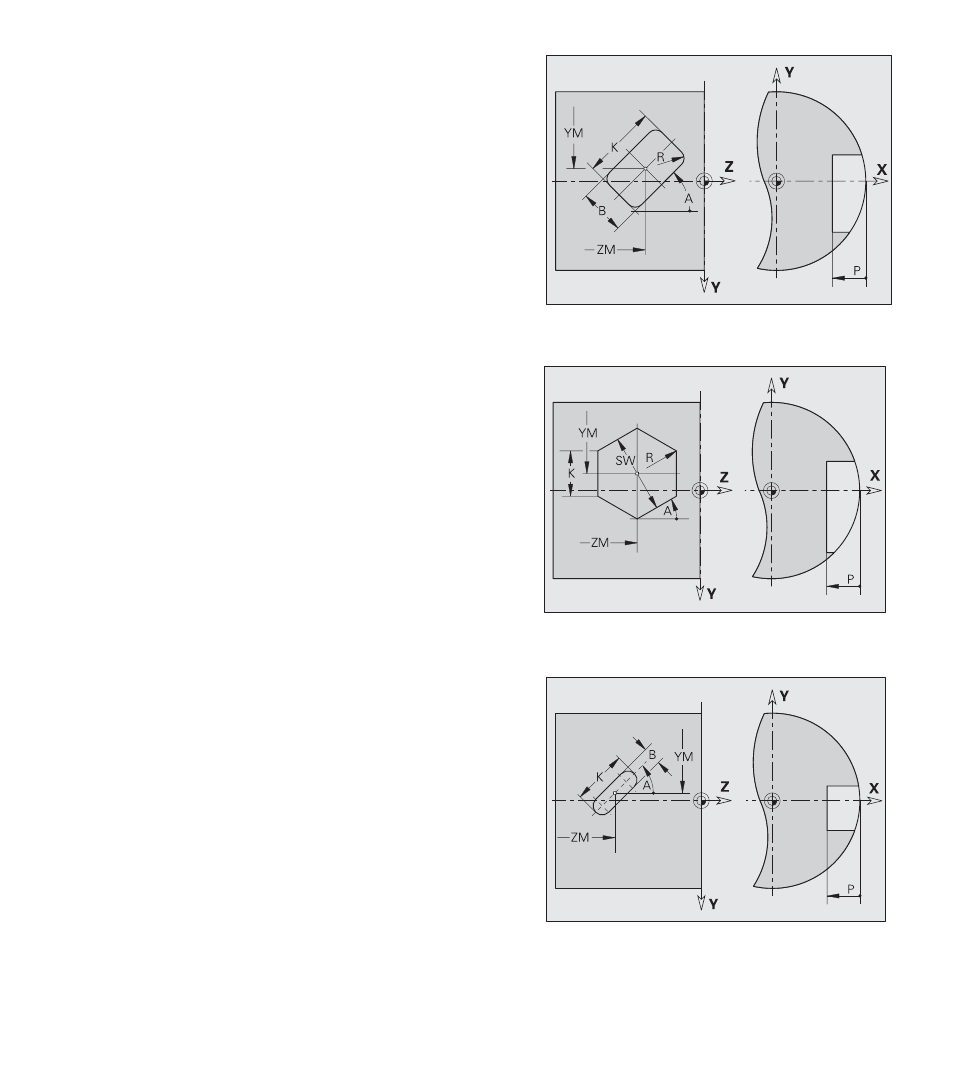

Polygone
Paramètres
YM(Y), ZM(Z): Centre
A: Angle de position (référence: axe Z positif et côté du
polygone)
Q: Nombre de côtés
K: Longueur du côté ou diamètre du cercle inscrit/rayon
interne)
Chanfrein/arrondi: largeur du chanfrein/rayon de l'arrondi
P: Profondeur de la poche 4.1
.3 Cont
ours dans le plan
YZ (vue de dessus)
Rectangle
Paramètres
YM(Y), ZM(Z): Centre
A: Angle de position (référence: axe Z positif et longueur du
rectangle)
K: Longueur du rectangle
B: Largeur du rectangle
Chanfrein/arrondi: largeur du chanfrein/rayon de l'arrondi
P: Profondeur de la poche
Rainure linéaire
Paramètres
YM(Y), ZM(Z): Centre
A: Angle de position de la rainure (référence: axe Z positif)
K: Longueur de la rainure
B: Largeur de la rainure
P: Profondeur de la poche
