Axe Y 18
Cercle entier G384-Géo
G374 définit un cercle entier dans le plan YZ.
Paramètres
Y, Z:
Centre du cercle
X: Diamètre de référence
■ pas d'introduction: „X“ de l'indicatif de section
■ „X“ de G384 écrase „X“ de l'indicatif de section
R: Rayon du cercle
P: Profondeur de la poche – pas d'introduction: „P“ de G308
Rainure circulaire G382/G383-Géo

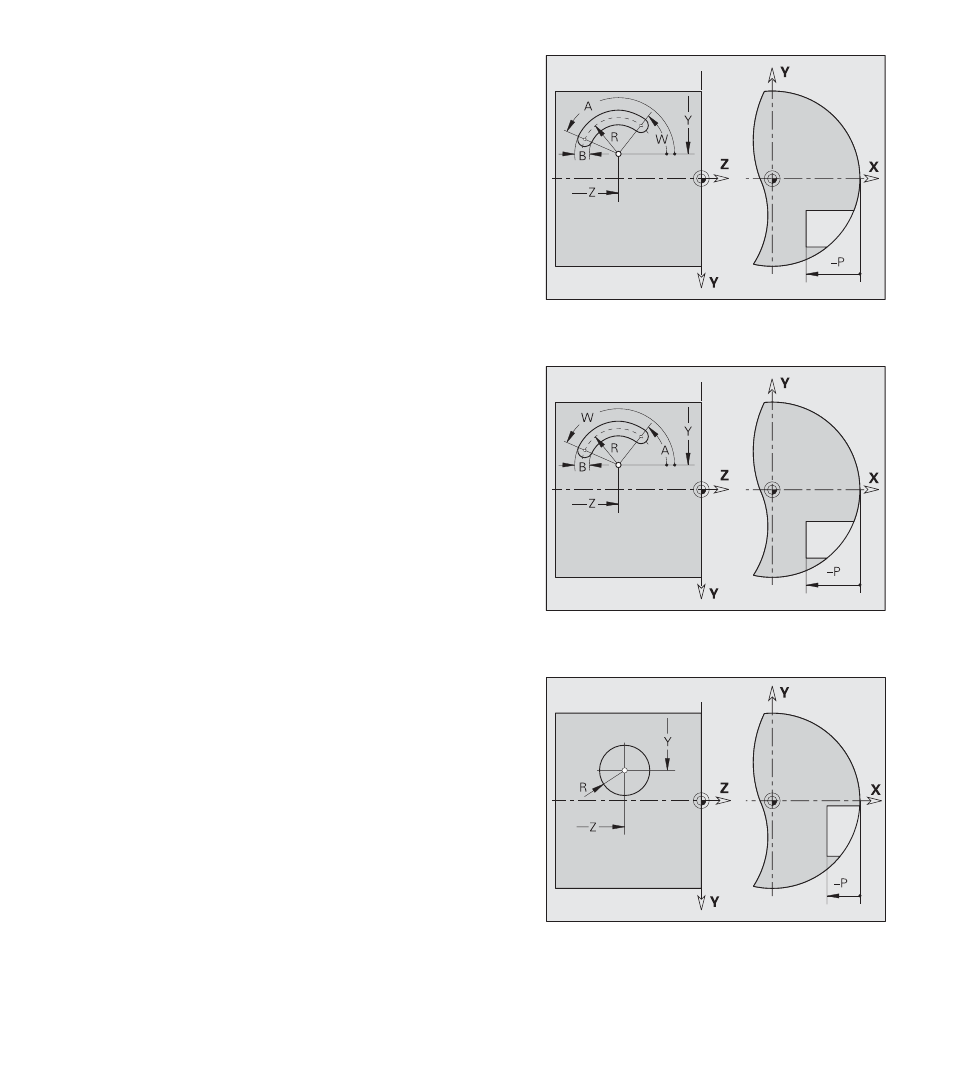

G382/G383 définit une rainure circulaire dans le plan YZ.
■ G382-Géo Rainure circulaire sens horaire
■ G383-Géo Rainure circulaire sens anti-horaire
Paramètres
Y, Z:
Centre de courbure de la rainure
X: Diamètre de référence
■ pas d'introduction: „X“ de l'indicatif de section
■ „X“ de G382/G383 écrase „X“ de l'indicatif de section
R: Rayon de courbure (référence: trajectoire du centre de la
rainure)
B: Largeur de la rainure
A, W: Angle initial, angle final (référence: axe Z positif) – par
défaut: 0°
P: Profondeur de la poche – pas d'introduction: „P“ de G308
2.2.2 Cont
ours dans le plan
YZ (vue de dessus)
G382
G383
