CNC PILOT 4290 HEIDENHAIN 15

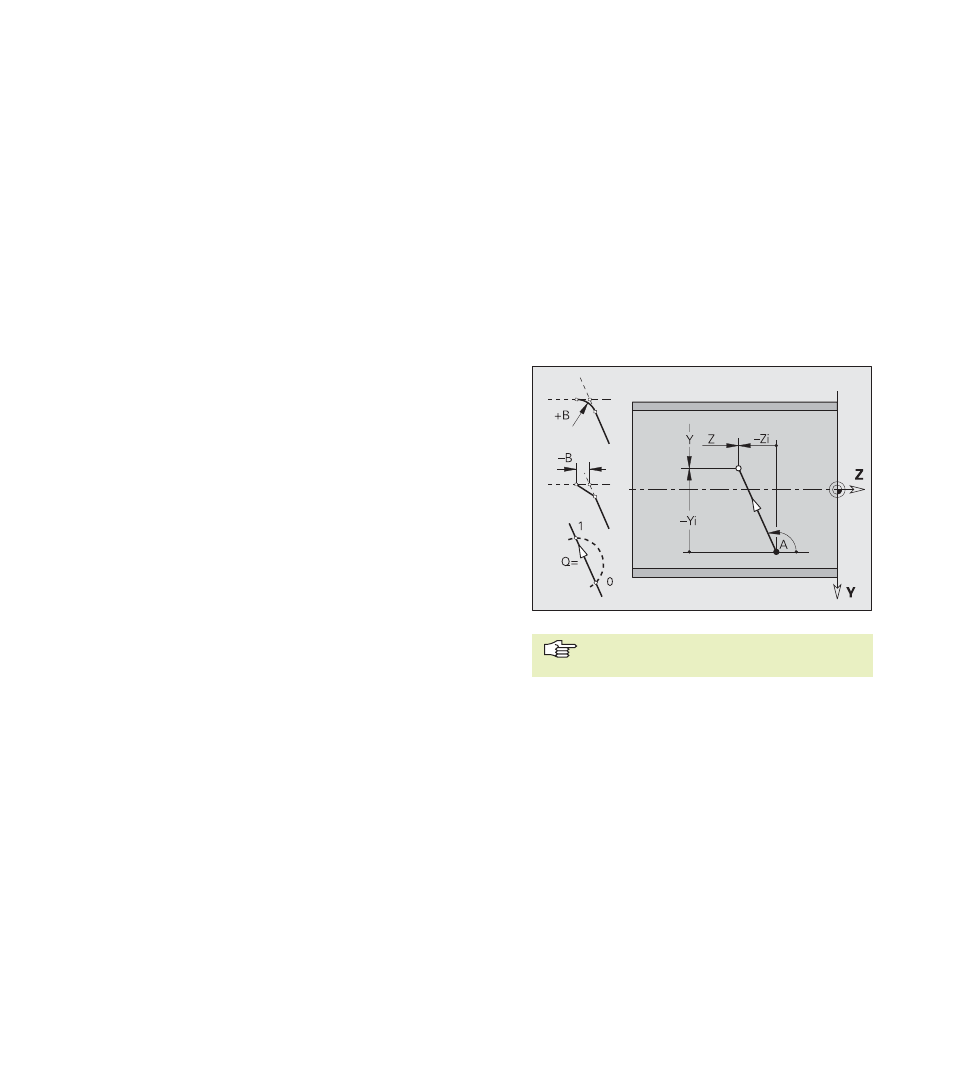

Droite G181-Géo
G181 définit une droite dans un contour du plan YZ.
„Chanfrein/arrondi B“ définit la transition vers l'élément de contour
suivant. Programmez le point final théorique de l'élément de
contour si vous indiquez un chanfrein/arrondi.
Le „point d'intersection Q“ définit le point final si la droite coupe
un arc de cercle et si le point final n'est pas défini.
Paramètres
Y, Z:
Point final
A: Angle par rapport à l'axe positif Z
B: Chanfrein/arrondi
■ B aucune introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
Q: Point d'intersection – par défaut: 0
■ Q=0: point d'intersection proche
■ Q=1: point d'intersection éloigné
2.2.2 Cont
ours dans le plan
YZ (vue de dessus)
2.2.2 Contours dans le plan YZ (vue de dessus)
Point initial du contour G180-Géo
G180 définit le point initial d'un contour dans le plan YZ.
Paramètres
Y, Z:
Point initial du contour
Programmation Y, Z: en absolu, en
incrémental, avec effet modal ou „?“
