CNC PILOT 4290 HEIDENHAIN 55

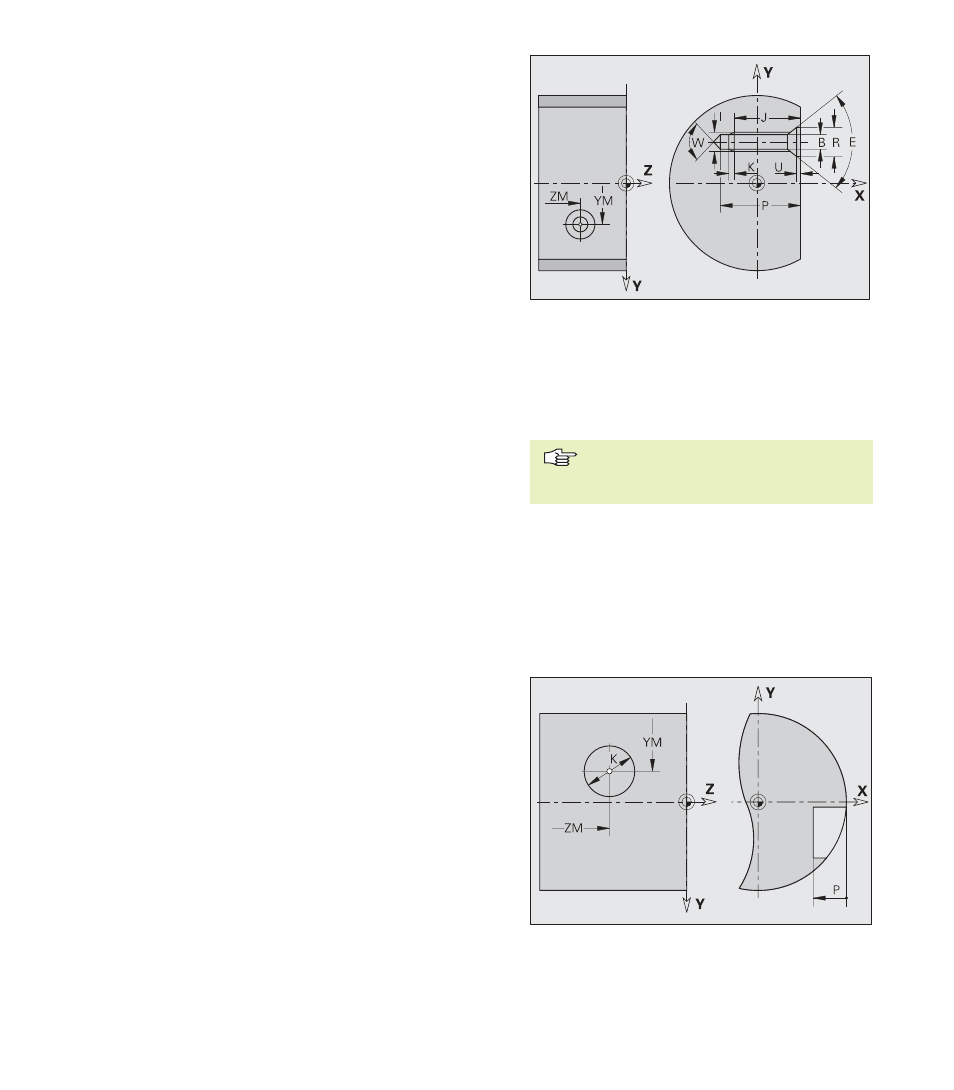

Trou indépendant
Paramètres „Point de référence“
YM(Y), ZM(Z): Point de référence du trou
Le „contour du trou“ peut comporter les éléments suivants:
■ Centrage
■ Plongée
■ Lamage
■ Filet
Paramètres pour le „centrage“
O:
Diamètre de centrage
Paramètres pour la „plongée“
B:
Diamètre de perçage
P: Profondeur de perçage (profondeur du trou et lamage –
sans pointe de perçage et de centrage)
W: Angle de pointe
■ W=0°: signification spéciale „avance réduite (V=1)“
■ W>0°: angle de pointe
Ajustement: H6...H13 ou „sans ajustement“
Paramètres pour le „lamage“
R:
Diamètre de lamage
U: Profondeur de lamage
E: Angle de lamage
4.1
.3 Cont
ours dans le plan
YZ (vue de dessus)
Paramètres pour le „filet“
I:
Diamètre nominal
J: Profondeur du filet
K: Attaque du filet (longueur en sortie)
F: Pas de vis
Mode: filet à droite/à gauche
Si vous programmez „angle de pointe
W=0°“, la CAP génère une „avance
réduite (V=1)“ pour le cycle de perçage.
Cercle (cercle entier)
Paramètres
YM(Y), ZM(Z): Centre
Rayon: Rayon du cercle
K: Diamètre du cercle
P: Profondeur de la poche
