Axe Y 42
3 Axe Y dans la simulation

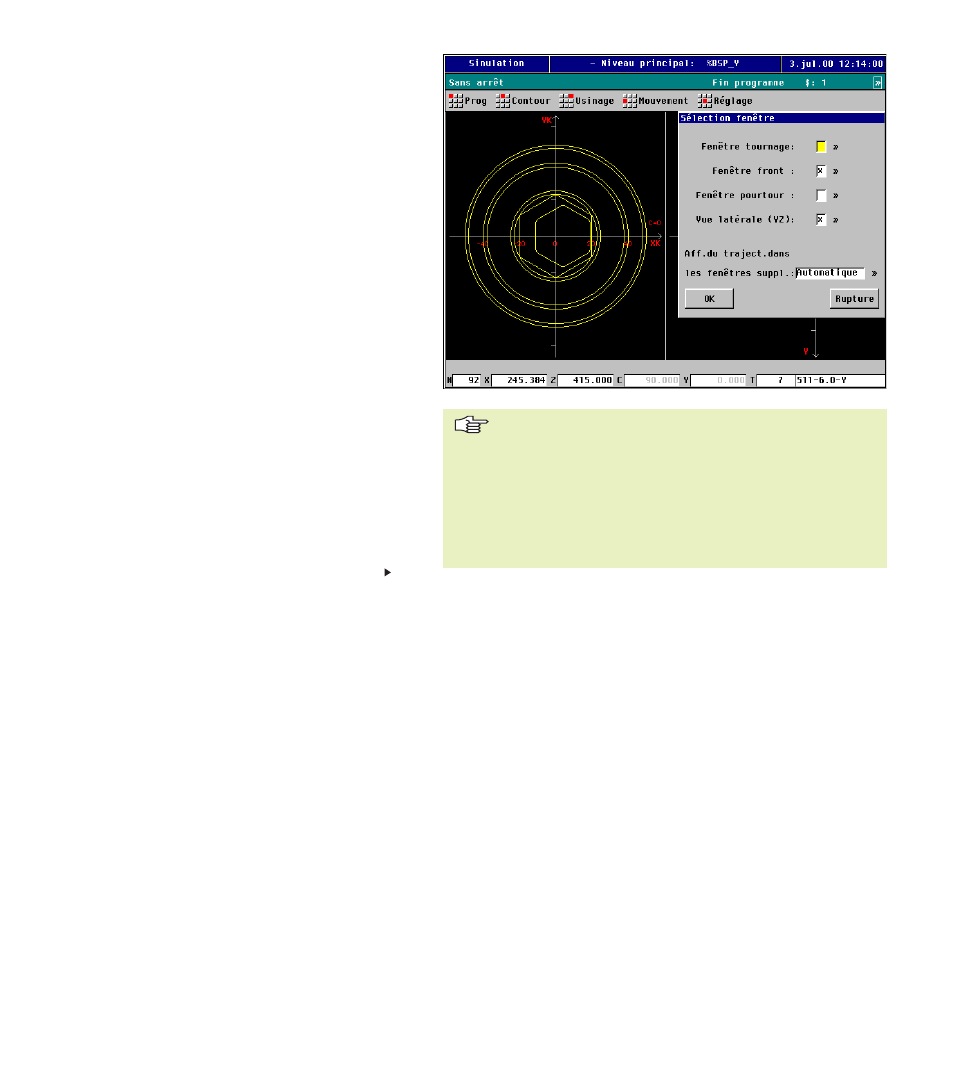

Vous sélectionnez la combinaison de fenêtres (boîte
de dialogue: „Sélection fenêtre“) en fonction de
l'usinage à contrôler:
■ fenêtre de tournage
■ fenêtre face frontale
■ vue latérale (YZ) en alternative fenêtre pourtour
Les fenêtres de la face frontale et du pourtour ainsi
que la vue latérale sont des fenêtres auxiliaires.
Les déplacements ne sont dessinés dans les
fenêtres auxiliaires que si l'axe C a été mis en
position ou si G17 ou G19 a été exécutée.
G18 ou la désactivation de l'axe C stoppent la
création des déplacements dans les fenêtres
auxiliaires.
En alternative, vous pouvez effectuer le réglage „aff.
de traject. dans les fenêtres suppl.: toujours“ (boîte
de dialogue: „Sélection fenêtre“). Dans ce cas, tout
déplacement est affiché dans toutes les fenêtres de
simulation.
3
A
x
e
Y dans la simulation
■ Fenêtre face frontale et fenêtre du pourtour
fonctionnent avec position broche „fixe“. Lorsque le tour
tourne la pièce, la simulation bouge l'outil - la „pièce“ ne
tourne pas.
■ Les contours et opérations de fraisage dans le plan YZ
sont affichés dans une taille plus petite dans le
développé du pourtour. Les droites sont dessinées en
„fond du fraisage“ et sont donc plus courtes que l'arc de
cercle sur la surface de la pièce.
Suite: cf. page suivante
