<1>Ceci est le réglage recommandé lors de l'utilisation d'une commande vecteur en boucle ouverte. En commande en V/f, régler le niveau à la

fréquence de glissement nominale du moteur plus 0,5 Hz. Le couple moteur sera insuffisant si cette valeur est fixée trop bas, et la charge pourra
avoir tendance à glisser. Veiller à ce que cette valeur soit supérieure à la fréquence de sortie minimale et supérieure à la valeur de L4-02, comme
illustré sur le schéma ci-dessous. Cependant, si elle est fixée trop haut, il pourra y avoir une secousse au départ.

<2>L'hystérésis pour la détection de fréquence 2 peut être ajustée en changeant la largeur de détection de fréquence (L4-02) entre 0,0 et 0,5 Hz.

Si la charge glisse lors de l'arrêt, apporter des changements par étapes de 0,1 Hz jusqu'à ce que la charge ne glisse plus.

L4-02

L4-01

OFF (Arrêt)

ON (Marche)

temps

fréquence

de sortie

Détection

de fréquence 2

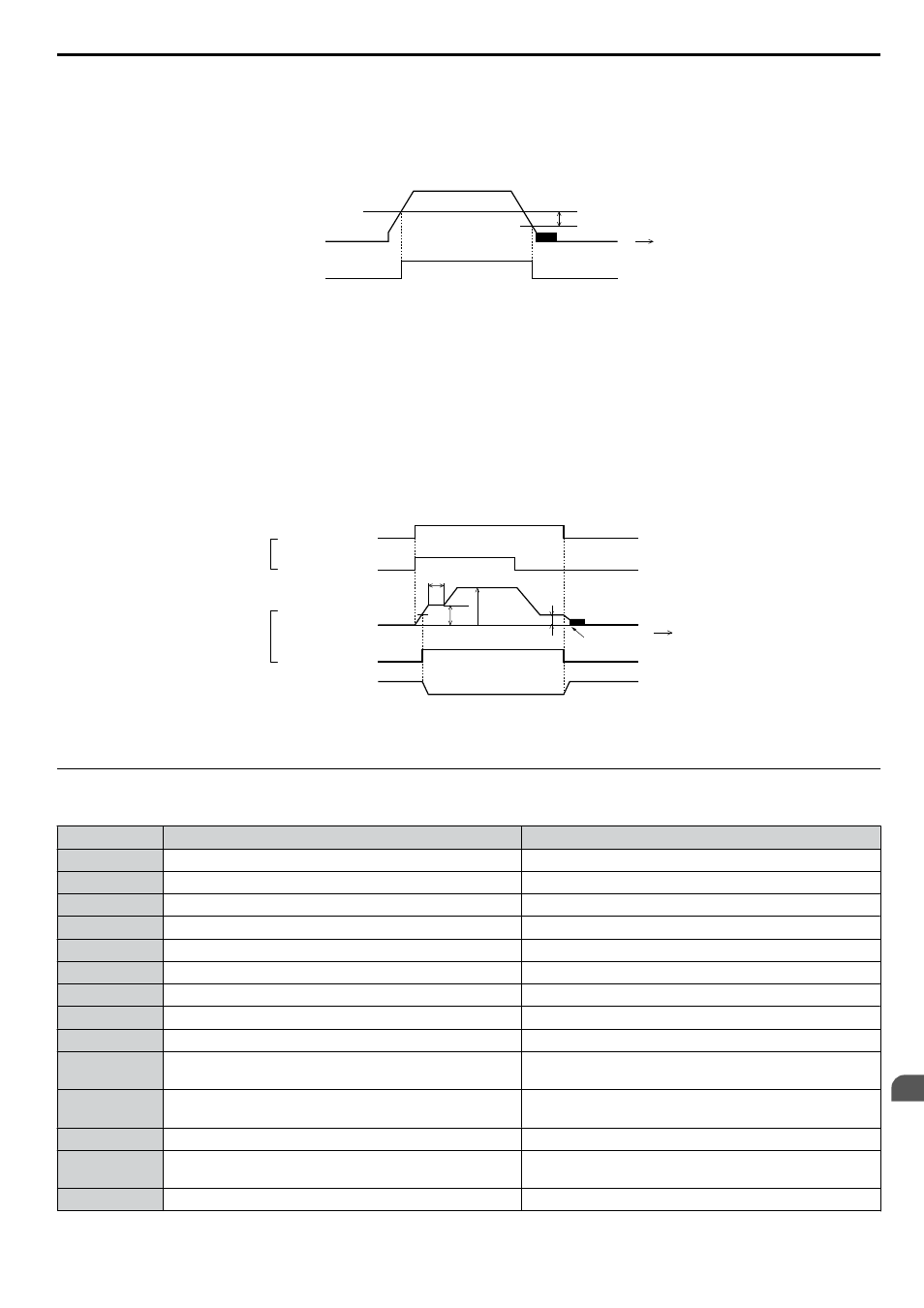

Figure 4.6 Détection de fréquence 2

• La séquence de freinage doit être conçue comme suit :

Un signal normalement ouvert (N.O.) doit être utilisé pour commander le frein, de manière à ce qu'il soit desserré

lorsque que la borne P2-PC se ferme.

Lorsqu'une commande haut ou bas est entrée, le frein doit se desserrer.

Lorsqu'un signal de panne est émis, le frein doit se serrer.

• Lors d'un changement de vitesse à l'aide d'un signal analogique, veiller à ce que la source de la référence de fréquence

soit assignée aux bornes du circuit de commande (b1-01 = 1).

• Une séquence permettant d'ouvrir et de fermer le frein d'arrêt est illustrée sur le schéma ci-dessous.

Temps

HAUT

S1-SC

S6-SC

OFF

(Arrêt)

OFF

(Arrêt)

d1-03

d1-01 (Activé lorsque b1-01 = 0)

L4-01

b4-01

OFF (Arrêt)

Freinage par
injection CC

ON (Marche)

ON (Marche)

ON (Marche)

P2-PC

Frein d'arrêt

Rapide/Lent

Fréquence de sortie

0

Détection de fréquence 2
(H2-03= 05)

Fermé

Fermé

Ouvert

b6-02

b6-01

Entrée

Sortie

Figure 4.7 Chronologie du freinage d'arrêt

u

Réglage 7 : Configuration pré-établie 7

Table 4.15 Configuration pré-établie 7 : Paramètres et réglages

No.

Nom du paramètre

Réglage par défaut

A1-02

Mode de commande

0: Commande en V/f

b1-01

Sélection de la référence de fréquence

0: Opérateur

C1-01

Durée d'accélération 1

3,0 s

C1-02

Durée de décélération 1

3,0 s

C6-01

Cycle de charge

0: Charge lourde

C6-02

Sélection de la fréquence porteuse

2: 5 kHz

d1-01

Référence de fréquence 1

6,0 Hz

d1-02

Référence de fréquence 2

30,0 Hz

d1-03

Référence de fréquence 3

60,0 Hz

H1-05

Fonction de la borne d'entrée numérique multifonctions

S5

3: Multivitesse 1

H1-06

Fonction de la borne d'entrée numérique multifonctions

S6

4: Multivitesse 2

H2-02

Sélection de la fonction des bornes P1

37: Pendant l'émission de la fréquence

L3-04

Sélection de la prévention du calage au cours de la

décélération

0: Désactivée

L8-05

Sélection de la protection contre la perte de phase d'entrée 1: Activé

4.5 Sélection d'une application

YASKAWA ELECTRIC TOFP C710606 14D Variateur de vitesse YASKAWA Manuel de mise en route rapide

59

4

Programmation
