n CIMR-V 200 V c.a. triphaséo2A0030F ~ 0069F
CIMR-V 400 V c.a. triphaséo4A00018F ~ 0038F
C
B
A
D
E
H
I
O
K
M
N
L
F
G
J
A – Grille de ventilateur
B – Ventilateur de refroidissement
C – Orifice de montage
D – Boîtier et dissipateur de chaleur
E – Couvercle du connecteur de
l'alimentation électrique 24 V c.c.
en option
F – Vis du capot
G – Coussinet en caoutchouc
H – Capot inférieur
I – Vis du capot avant
J – Cache-bornes
K – Panneau de raccordement
Se
reporter à Fonctions du bloc de
bornes du circuit de commande à
la page 34
L – Capot avant
M – Port de communication
N – Opérateur à DEL
Se reporter à
Utilisation du clavier à DEL
numérique à la page 44
O – Capot supérieur

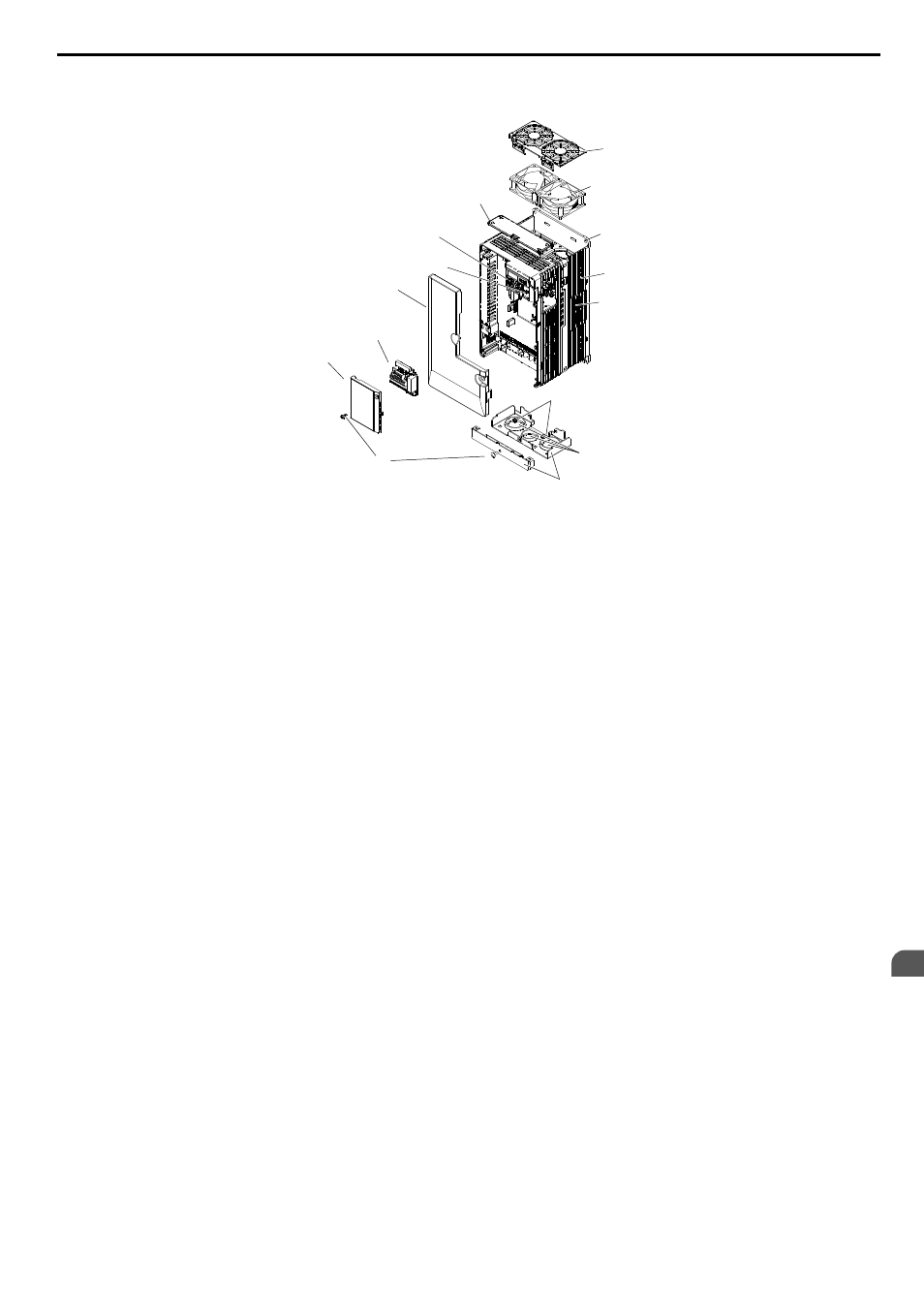

Figure 1.7 Vue éclatée des composants du modèle CIMR-V avec boîtier IP20/NEMA type 1 400 V c.a.
triphaséeo4A0018F
1.2 Noms des composants
YASKAWA ELECTRIC TOFP C710606 14D Variateur de vitesse YASKAWA Manuel de mise en route rapide 17
