u Boîtier IP20/NEMA Type 1
n CIMR-V 200 V c.a. monophaséoBA0001F ~ 0003F
CIMR-V 200 V c.a. triphaséo2A0001F ~ 0006F
A
B
C
D
E
F
G
H
I
J
K
L
N
O
M
A – Grille de ventilateur <1>
B – Orifice de montage
C – Dissipateur de chaleur
D – Couvercle du connecteur de
l'alimentation électrique 24 V c.c.
en option
E – Panneau de raccordement Se
reporter à Fonctions du bloc de
bornes du circuit de commande à
la page 34
F – Vis du capot inférieur
G – Coussinet en caoutchouc
H – Capot avant inférieur
I – Vis du capot avant
J – Capot avant
K – Port de communication
L – Opérateur à DEL
Se reporter à
Utilisation du clavier à DEL
numérique à la page 44
M – Boîtier
N – Capot supérieur
O – Ventilateur de refroidissement
<1>

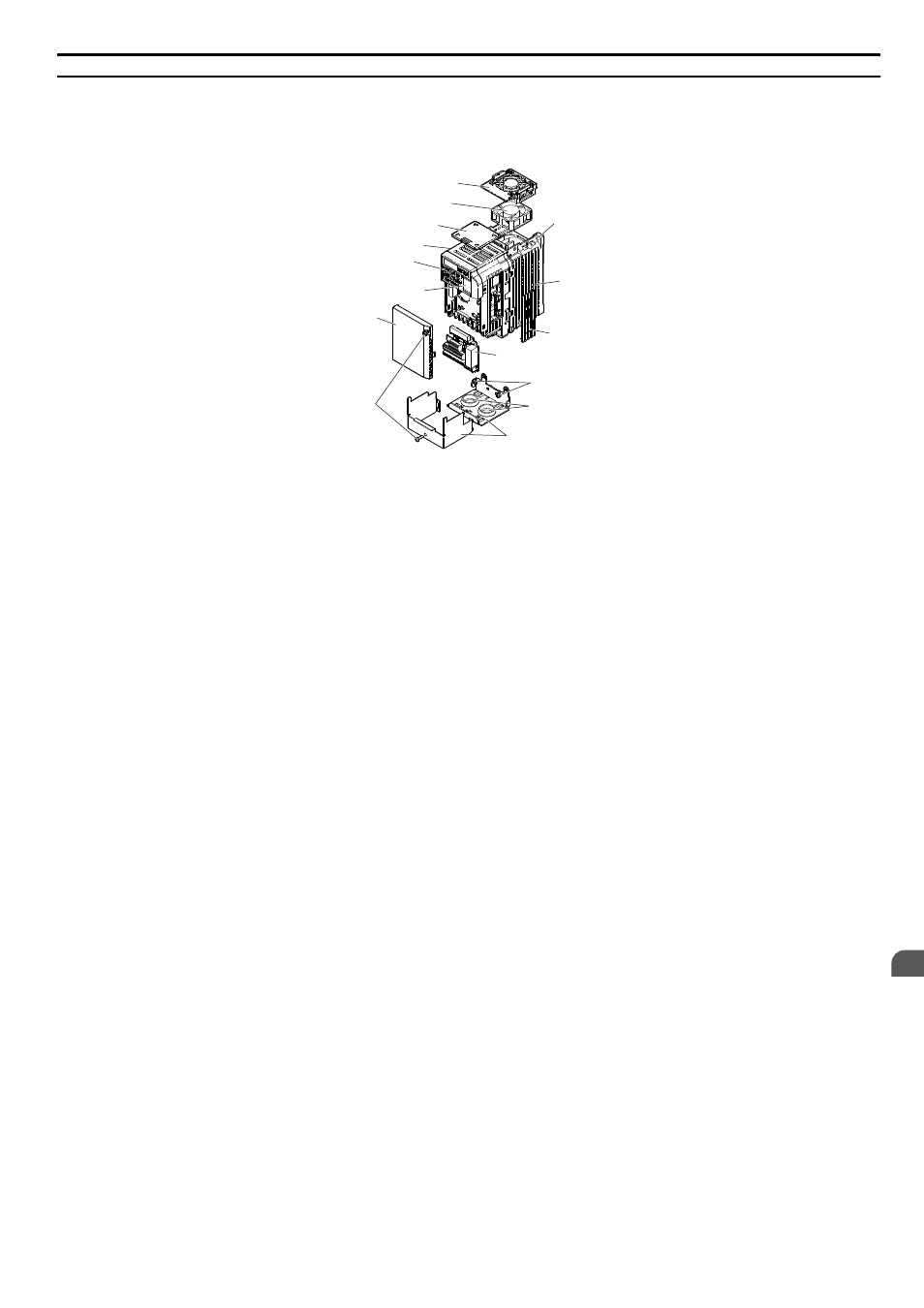

Figure 1.5 Vue éclatée des composants du modèle CIMR-V avec boîtier IP20/NEMA type 1 200 V c.a.
triphaséeo2A0006F
<1> Les variateurs de vitesse CIMR-VoBA0001F ~ 0003F et CIMR-Vo2A0001F ~ 0004F ne sont pas munis de ventilateur de
refroidissement ni de grille de ventilateur de refroidissement.
