Câbler le panneau de raccordement en utilisant la Figure 3.7 en tant que guide (bloc de bornes du circuit de commande).
Préparer les extrémités des fils du circuit de commande comme illustré à la Figure 3.7 . Se reporter à Spécifications de
taille des fils et de couple de serrage à la page 36 .
REMARQUE: Ne pas serrer les vis au-delà du couple de serrage spécifié. Le non respect de cette consigne risque d'endommager le
bloc de bornes.
REMARQUE: Utiliser des câbles blindés à paire torsadée, comme indiqué, pour éviter les problèmes de fonctionnement. Des pratiques
de câblage incorrectes peuvent entraîner un mauvais fonctionnement du variateur de vitesse ou des équipements en raison
d'interférences électriques.
Connecter les fils de commande comme illustré à la figure suivante :
E
Préparation des extrémités
de fil pour les bornes
A
B
D
C
A – Bloc de bornes de commande
B – Éviter d'effilocher les brins du fil
en retirant l'isolant du fil. Dénuder
une longueur de 5,5 mm.
C – Fil plein ou fil à brins
D – Desserrer la vis pour insérer le fil.
E – Profondeur de lame de 0,4 mm ou
inférieure
Largeur de lame de 2,5 mm ou
inférieure

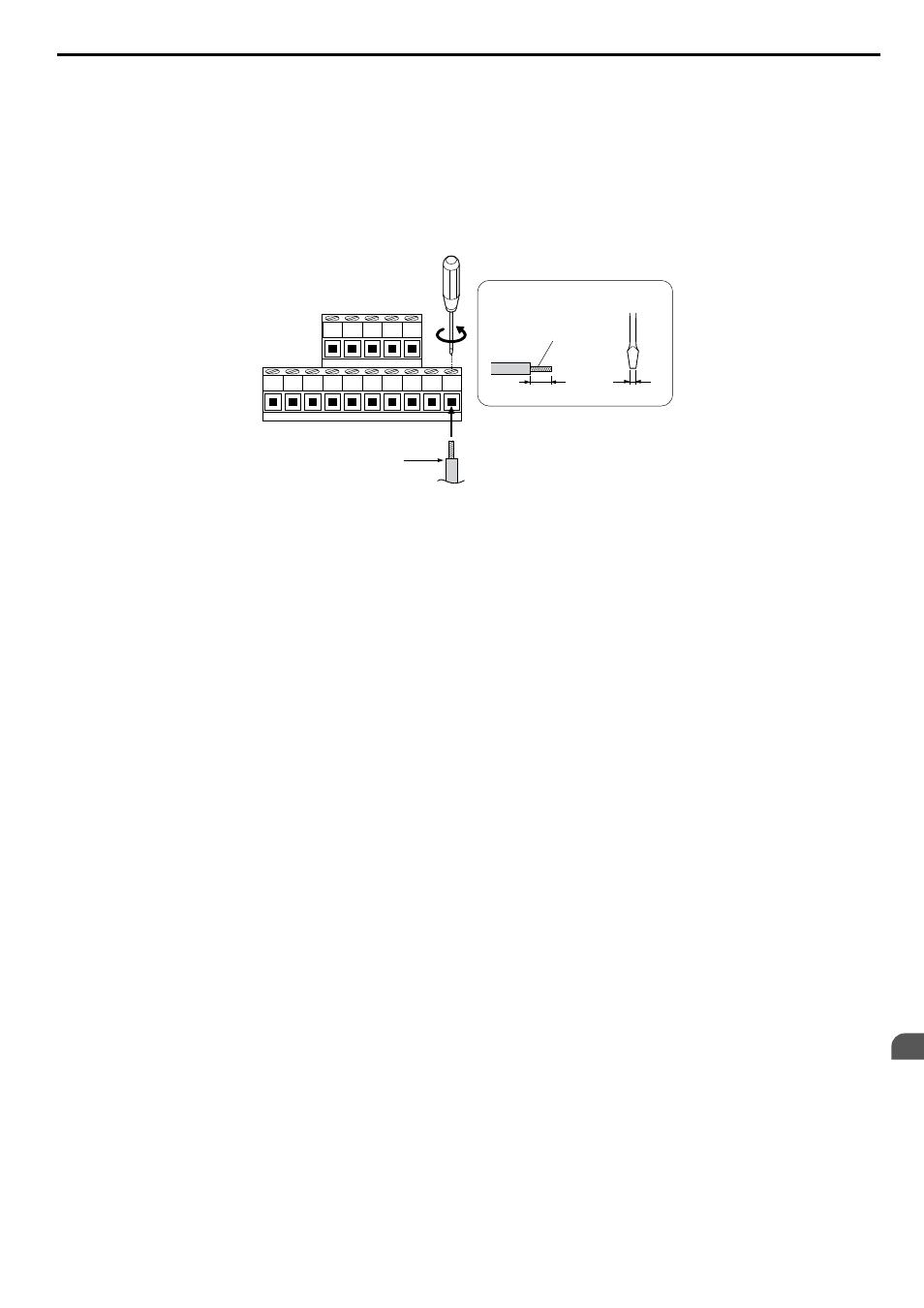

Figure 3.7 Guide de câblage du panneau de raccordement
3.3 Câblage du circuit de commande
