n

CIMR-V 200 V c.a. monophaséoBA0006B ~ 0018B

CIMR-V 200 V c.a. triphaséo2A0010B ~ 0020B

CIMR-V 400 V c.a. triphaséo4A0001B ~ 0011B

A

B

C

D

E

F

G

H

I

J

M

K

L

A – Grille de ventilateur

<1>

B – Orifice de montage
C – Dissipateur de chaleur
D – Couvercle du connecteur de

l'alimentation électrique 24 V c.c.
en option

E – Port de communication
F – Panneau de raccordement

Se

reporter à Fonctions du bloc de
bornes du circuit de commande à
la page 34

G – Vis du capot avant

H – Capot avant
I – Cache-bornes
J – Capot inférieur
K – Opérateur à DEL

Se reporter à

Utilisation du clavier à DEL
numérique à la page 44

L – Boîtier
M – Ventilateur de refroidissement

<1>

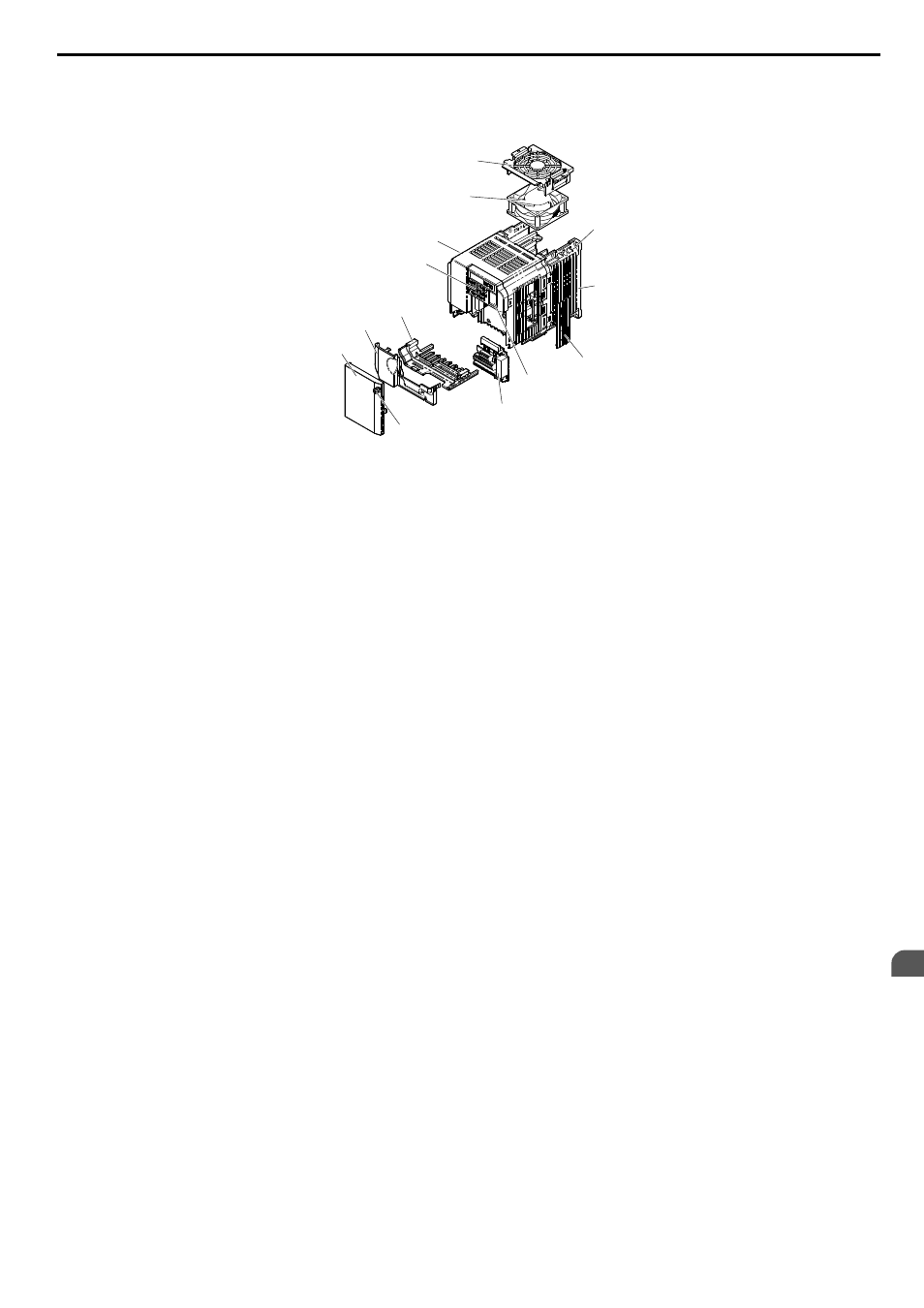

Figure 1.3 Vue éclatée des composants du modèle CIMR-V avec boîtier IP20/à châssis ouvert 200 V c.a.

triphaséeo2A0012B

<1> Les variateurs de vitesse CIMR-VoBA0006B et CIMR-VoLes modèles 4A0001B ~ 0004B ne sont pas munis de ventilateur

de refroidissement ni de grille de ventilateur de refroidissement. Le variateur CIMR-VoBA0018B est muni de deux
ventilateurs de refroidissement.

1.2 Noms des composants

YASKAWA ELECTRIC TOFP C710606 14D Variateur de vitesse YASKAWA Manuel de mise en route rapide

13

1

Réception
